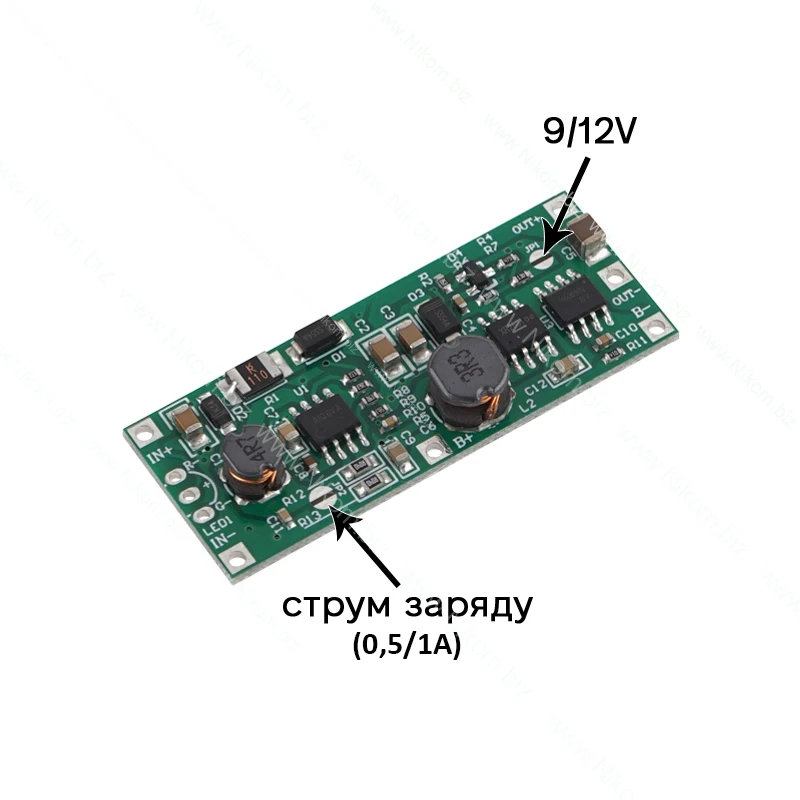

Внимание! По умолчанию выходное напряжение данного модуля равно 9V (перемычка JP1 не запаяна). Для получения 12V на выходе - перемычку JP1 нужно запаять.

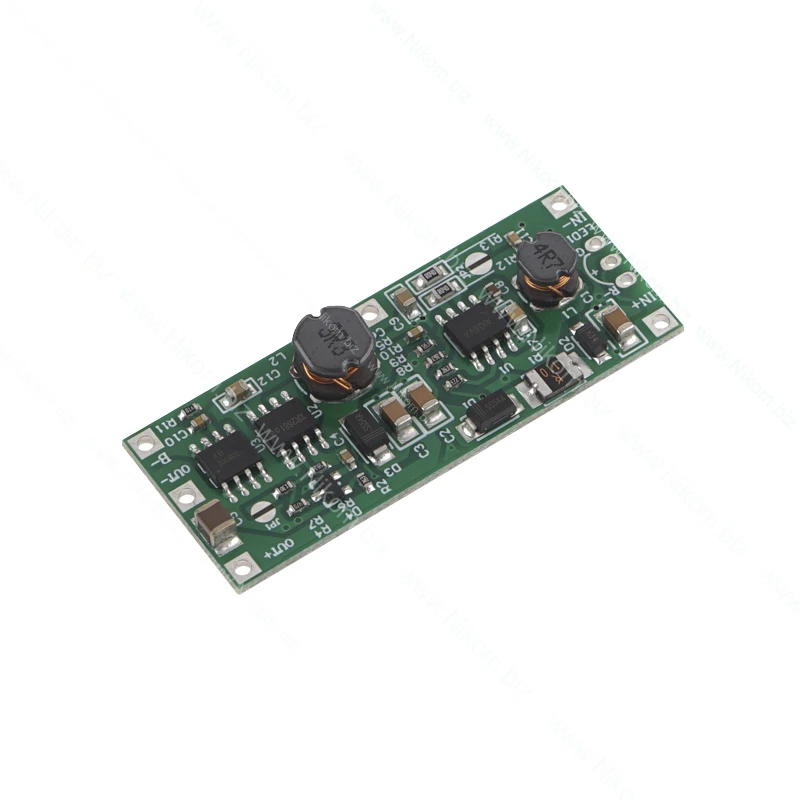

Описание

Данное устройство является комбинацией платы заряда Li-Ion аккумулятора и стабилизатора напряжения, что позволяет использовать его как основу для источника бесперебойного питания. Модуль поддерживает высокий уровень заряда аккумулятора, пока имеется подключение к внешнему источнику питания, и обеспечивает выходное напряжение 9В. В случае же отсутствия внешнего источника, для обеспечения выходного напряжения используется сам аккумулятор.

Особенности подключения

• B+: положительный полюс аккумулятора;
• B-: отрицательный полюс аккумулятора;
• In+: положительный полюс подключения входного напряжения;
• In-: отрицательный полюс подключения входного напряжения;
• Out+: положительный полюс выходного напряжения;
• Out-: отрицательный полюс выходного напряжения;

Для индикации состояний может применяться двухцветный светодиод с общим анодом, который может быть подключен к выводам R-, +, G-.

Технические характеристики

• поддерживаемый тип аккумуляторов: Li-ion 18650;
• количество аккумуляторов: 1 шт.;
• входное напряжение: 5 - 12 В;
• выходное напряжение: 9 В;

• рабочий ток: 1 A;
• рабочая температура: от -40 до +85 ºС;
• размеры модуля: 50 х 20 x 6 мм;
• вес: 5 г.
