Описание

LCD-дисплей SW-G518 с цветным антибликовым экраном 2,3" предназначен для электровелосипедов стандарта EN15194 и обеспечивает полный контроль над параметрами движения и работы системы. Поддерживает напряжение 24/36/48/60/72 В, отображает скорость, пробег, заряд аккумулятора, ошибки и другую важную информацию. Управление осуществляется отдельным пультом кнопок, настройки позволяют адаптировать дисплей под индивидуальные требования.

Технические характеристики

• Тип: LCD-дисплей для электровелосипеда
• Экран: 2,3", цветной, антибликовый, высокая яркость
• Рабочее напряжение: 24/36/48/60/72 В (выбирается в настройках)
• Номинальный рабочий ток: 12 мА
• Ток утечки: <1 мкА
• Интерфейс связи: UART (по умолчанию), CAN (опция)
• Степень защиты: IP65
• Разъём подключения: 5-контактный
• Цвет подсветки: белый, 3 уровня яркости

Функции отображения

• Скорость: текущая, максимальная, средняя (км/ч или миль/ч)
• Заряд батареи в %, предупреждение о низком заряде
• Пробег: общий (ODO) и за поездку (TRIP)
• Время в пути (TIME)
• Напряжение батареи (VOL), мощность (Wh), ток (CUR)
• Режим ассистента педалирования: 3/5/9 уровней
• Состояние фар, тормозов, круиз-контроля, поворотников
• Индикация ошибок (E-коды)

Функции управления

• Включение/выключение питания
• Регулировка уровня ассистента педалирования
• Переключение отображаемых данных (ODO, TRIP, TIME и др.)
• Включение/выключение передней фары
• Режим помощи при ходьбе (Walk Assist, до 6 км/ч)

Настройки

• P01 — Яркость подсветки (1–3)
• P02 — Единицы измерения (0: км; 1: мили)
• P03 — Системное напряжение (24/36/48/60/72 В)
• P04 — Таймер автоотключения (0 — выкл.)
• P05 — Режим ассистента (0–3, 0–5, 0–9 уровней)
• P06 — Размер колеса (в дюймах, шаг 0,1)
• P07 — Количество магнитов датчика скорости (1–100)
• P08 — Ограничение скорости (0–100 км/ч)
• P09 — Запуск с педалей или с ручки газа
• P10 — Режим привода (только PAS, только ручка газа, смешанный)
• P11 — Чувствительность PAS (1–24)
• P12 — Интенсивность старта PAS (0–5)
• P13 — Количество магнитов в датчике PAS (5/8/12)
• P14 — Ограничение тока (1–20 А, по умолчанию 12 А)
• P15 — Порог низкого напряжения
• P16 — Сброс одометра
• P17 — Активация круиз-контроля

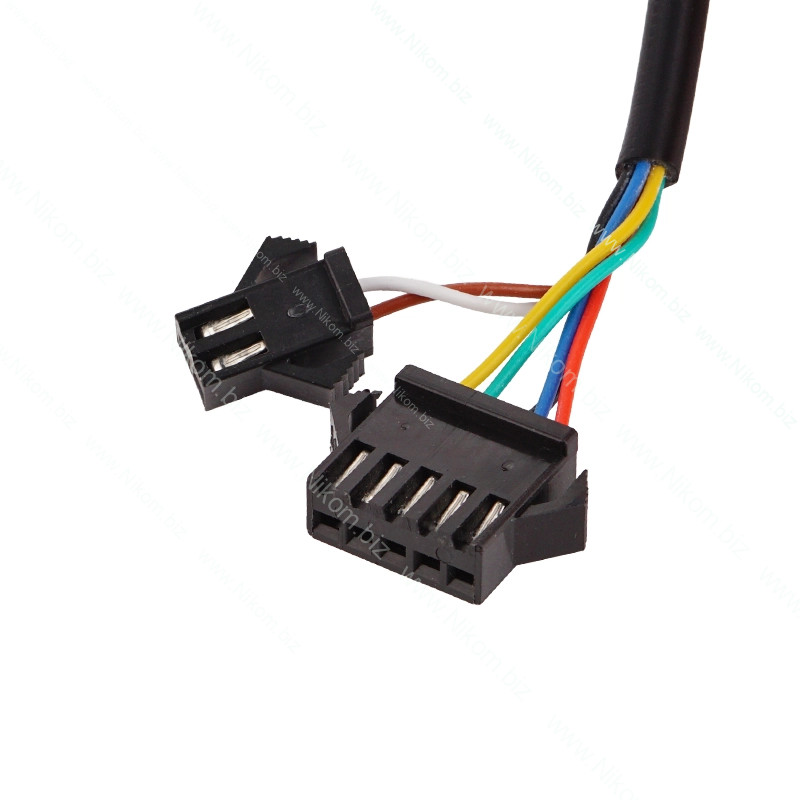

Подключение

1 — Красный (VCC) — питание дисплея
2 — Синий (K) — управляющий провод питания контроллера
3 — Чёрный (GND) — земля
4 — Зелёный (RX) — приём данных
5 — Жёлтый (TX) — передача данных
