Описание

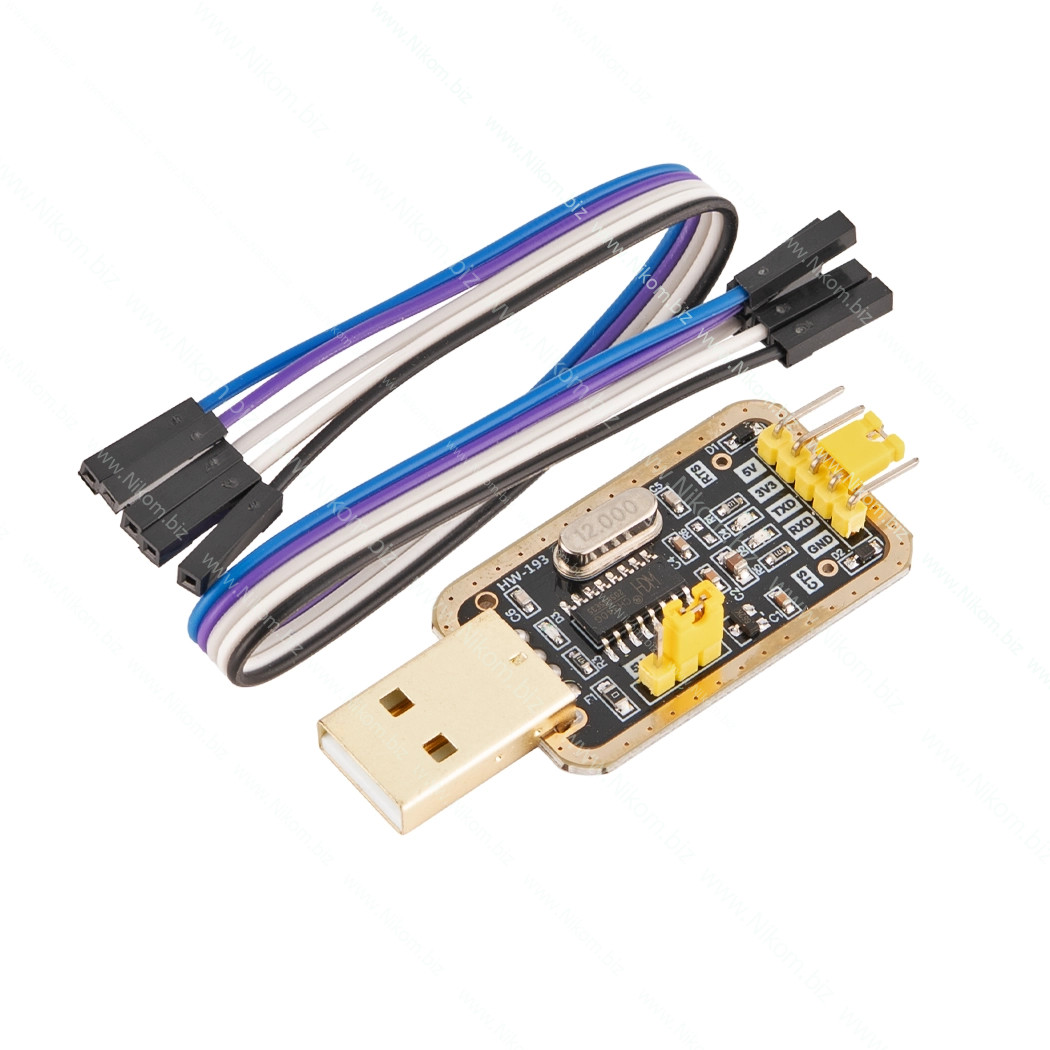

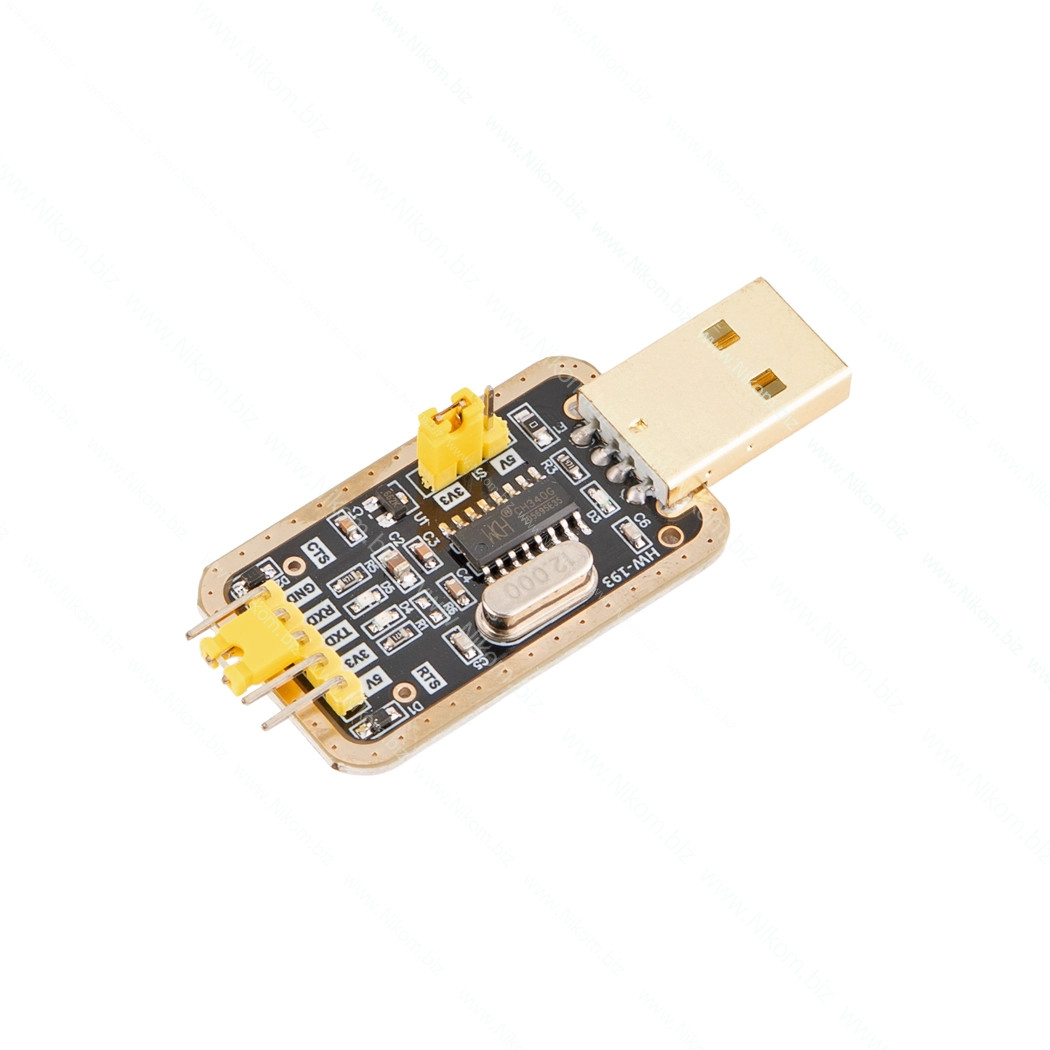

USB-TTL переходник на базе микросхемы CH340G предназначен для преобразования USB в UART/TTL интерфейс и используется для прошивки и обмена данными с микроконтроллерами, включая STC и Arduino Pro Mini. Поддерживает работу с логическими уровнями 3.3В и 5В и создает виртуальный COM-порт при подключении к ПК.

Технические характеристики

• Микросхема: CH340G
• Интерфейс 1: USB 2.0
• Интерфейс 2: UART, TTL, RS232, RS485, RS422
• Линии: TXD, RXD, CTS (в расширенной версии также RTS)
• Скорость передачи данных: 50 бит/с – 2 Мбит/с
• Напряжение питания: 5 В (от USB)
• Уровни логики: 3.3 В / 5 В (переключаются джампером)
• Выходное напряжение: 3.3 В, 5 В (отдельные выводы)

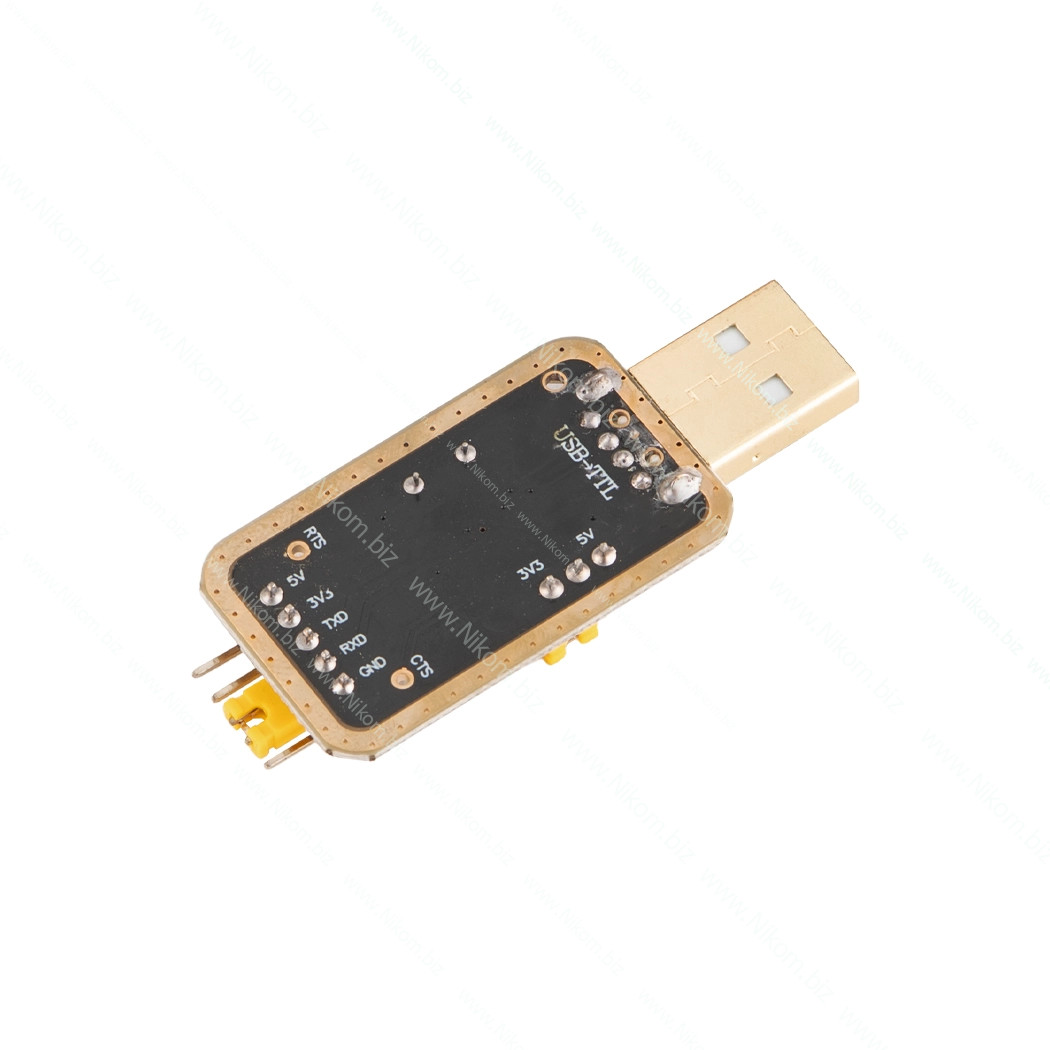

• Распиновка: 5V, VCC, 3V3, TXD, RXD, GND
• Совместимость ОС: Windows XP/7/8, Mac OS, Linux
• Совместимость ПО: совместим с CH341
• Индикация: Power, RXD, TXD (в модернизированной версии)

Функционал

• Преобразование интерфейса USB в UART/TTL
• Создание виртуального COM-порта
• Прошивка и обмен данными с микроконтроллерами
• Поддержка работы с Arduino IDE и терминальными программами
• Выбор уровня логики 3.3 В или 5 В с помощью джампера
• Передача и прием данных через RXD и TXD
• Поддержка аппаратного управления потоком (CTS, RTS в расширенной версии)
• Светодиодная индикация питания и передачи данных (в модернизированной версии)
