Описание

Макетная плата это универсальная печатная плата которая предназначена для сборки и моделирования прототипов электронных устройств. В данном разделе представлены макетные платы монтаж на которые осуществляется посредством пайки.

Есть несколько основных типов макетных плат

• Универсальные имеют исключительно металлизированные отверстия, которые разработчик должен соединять перемычками.
• Для цифровых устройств намечены возможные места для микросхем, по всей плате проведены шины питания.
• Специализированные для устройств на микросхеме конкретной модели. На таких платах есть как заранее разведённые стандартные цепи, так и матрица отверстий и дорожек для нестандартных.

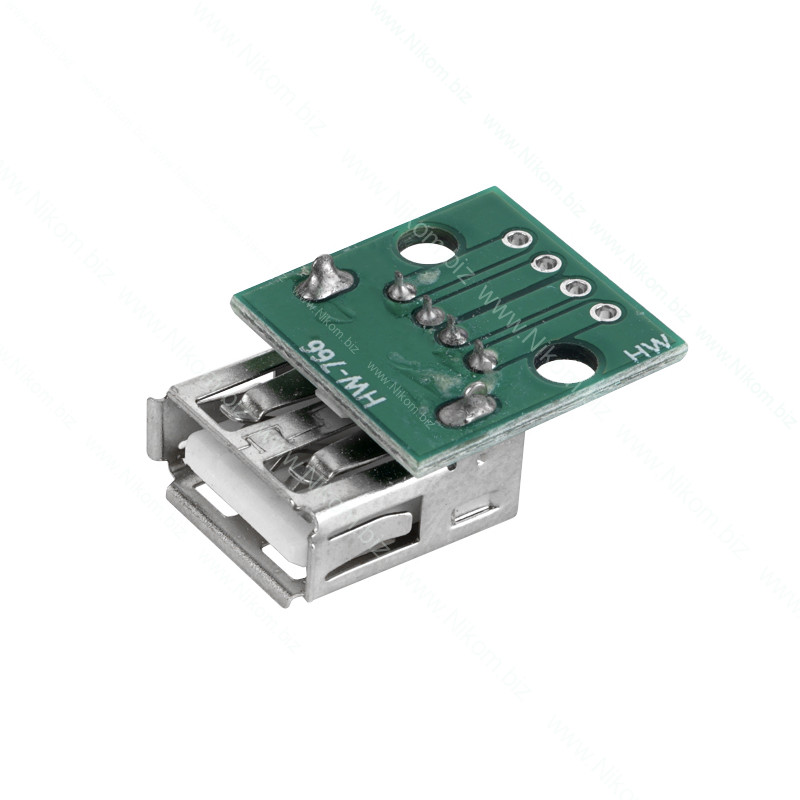

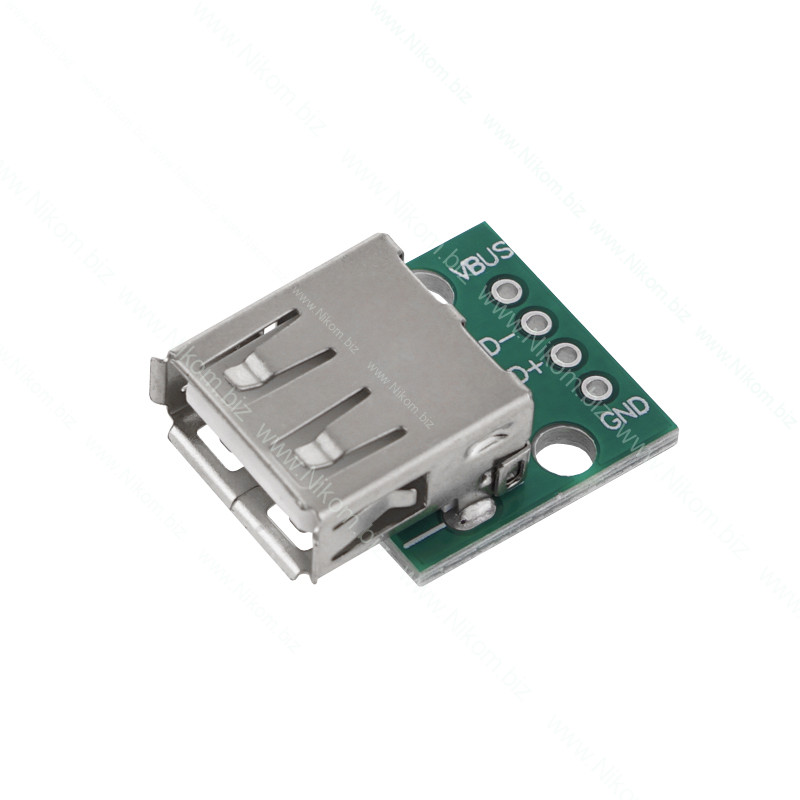

Данная макетная плата являеться переходником с гнезда USB A на контактные площадки на плате такие как "GND", "D+", "D-", "VBUS", либо в обратную сторону.

Характеристики

• Материал платы - стеклотекстолит FR4;
• Тип платы - двусторонняя;
• Диаметр отверстий - 0,8 мм;
• Шаг между отверстиями - 2,54 мм;
• Количество отверстий - 4 шт;
• Наличие паяльной маски - да;
• Наличие металлизации - да;
• Отверстия не соединены между собой;
• Диаметр монтажных отверстий - 3,0 мм;

• Габаритные размеры - 17 x 23 (17) x 10 мм;
