Описание

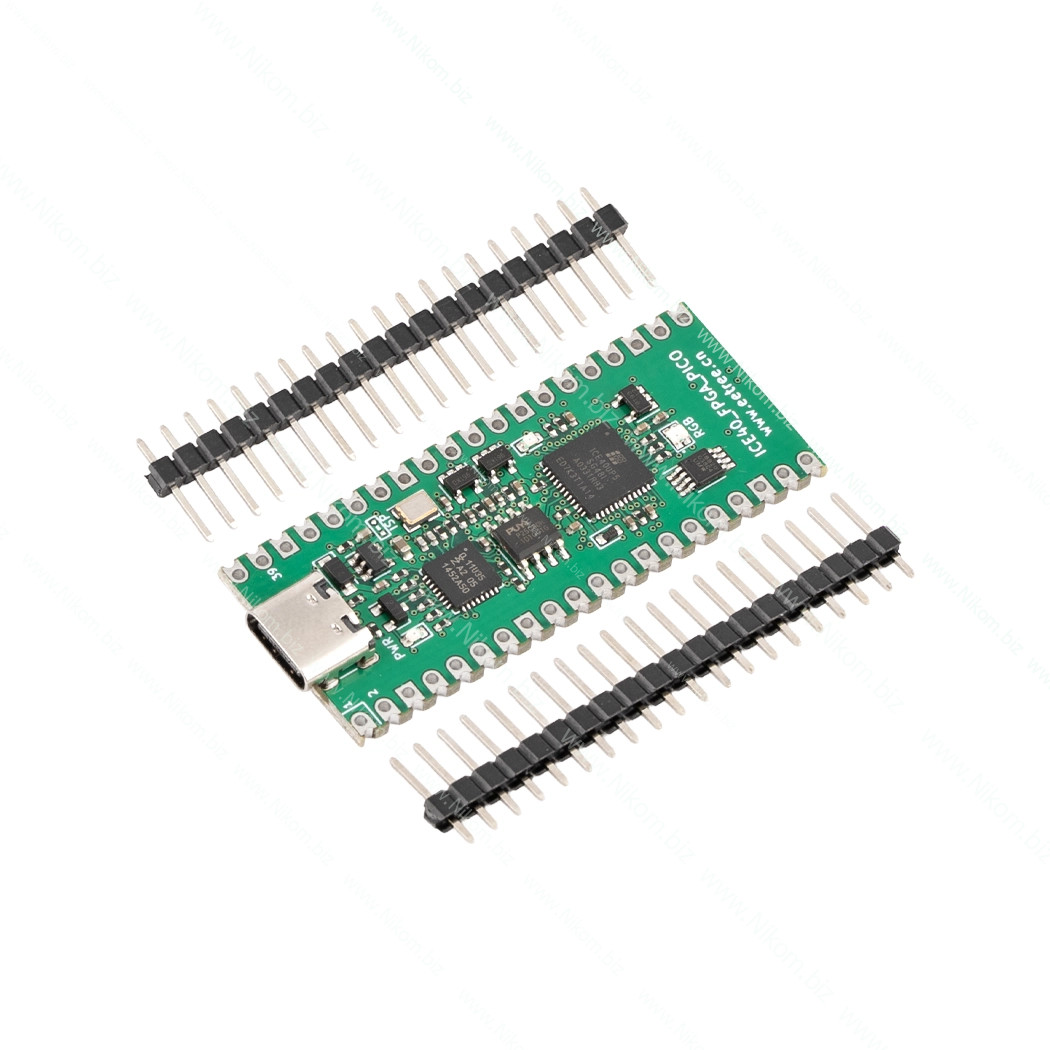

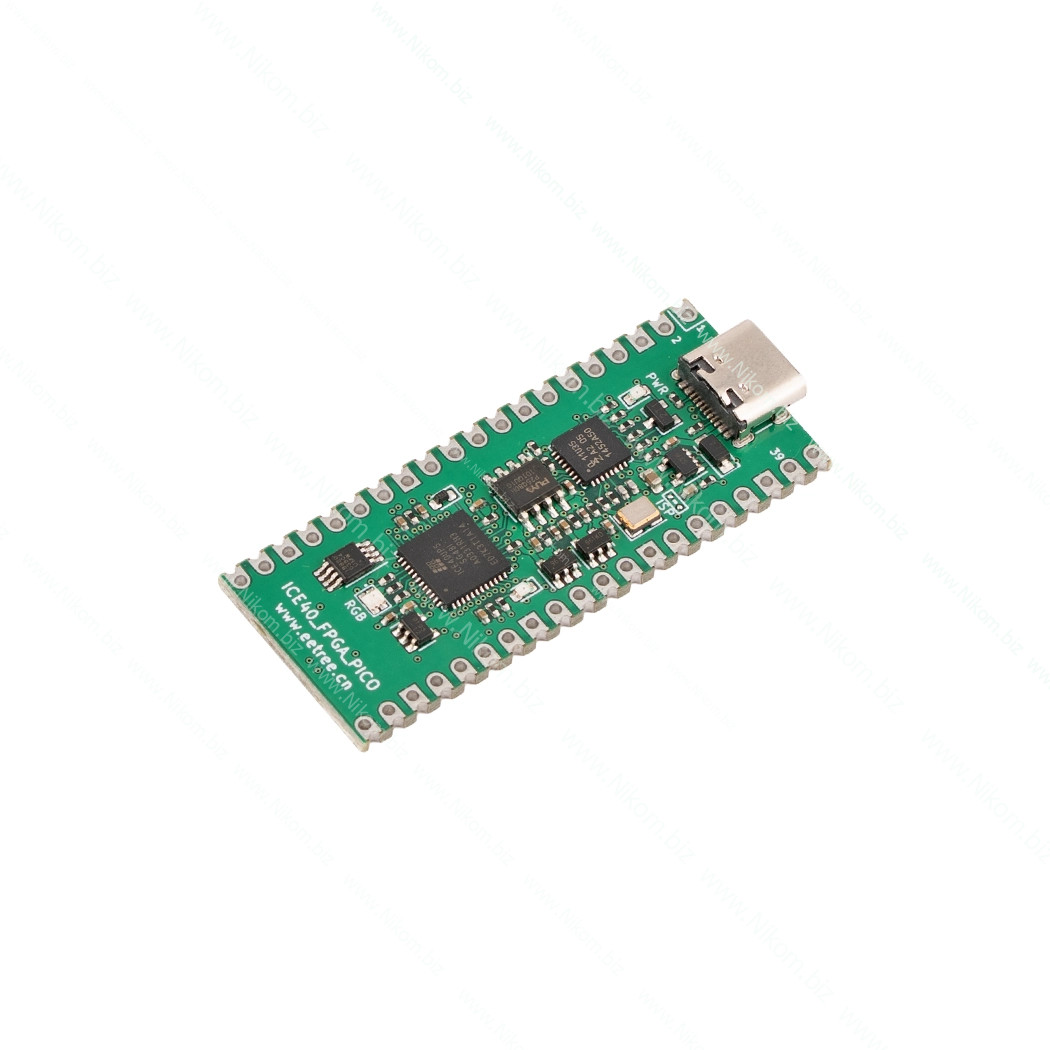

Учебная FPGA-плата на базе микросхемы iCE40UP5K, предназначенная для разработки и тестирования цифровых схем, логических устройств и soft-core процессоров. Выполнена в форм-факторе, совместимом по расположению выводов с Raspberry Pi Pico, и оснащена встроенным USB-программатором для загрузки конфигурации.

Технические характеристики

• FPGA: iCE40UP5K-SG48
• Количество логических элементов: около 5280 LUT
• Встроенная память SPRAM: 1 Мбит (128 КБ)
• Двухпортовая RAM: 120 Кбит (15 КБ)
• Аппаратные умножители: 8
• Корпус микросхемы: QFN-48 (SG48)
• Тактовая частота: 12 МГц (внешний генератор)
• Интерфейс подключения: USB Type-C
• Встроенный программатор: LPC11U35
• Тип загрузки: через USB (DAPLink/STEPLINK, SPI Flash)
• UART: виртуальный COM-порт через USB
• Количество GPIO: около 28
• Питание логики: 3.3 В, 1.2 В
• Индикация: RGB-светодиод
• Форм-фактор: совместим с Raspberry Pi Pico

Функционал

• Загрузка конфигурации FPGA через USB без внешнего программатора
• Запись конфигурации в SPI Flash
• Поддержка открытых FPGA-инструментов (Yosys, nextpnr, IceStorm)
• Разработка и тестирование цифровых логических схем
• Реализация интерфейсов UART, SPI, I²C
• Генерация сигналов PWM
• Подключение и управление дисплеями
• Реализация soft-core процессоров (например, RISC-V)
• Использование в качестве логического анализатора или генератора сигналов
