Описание

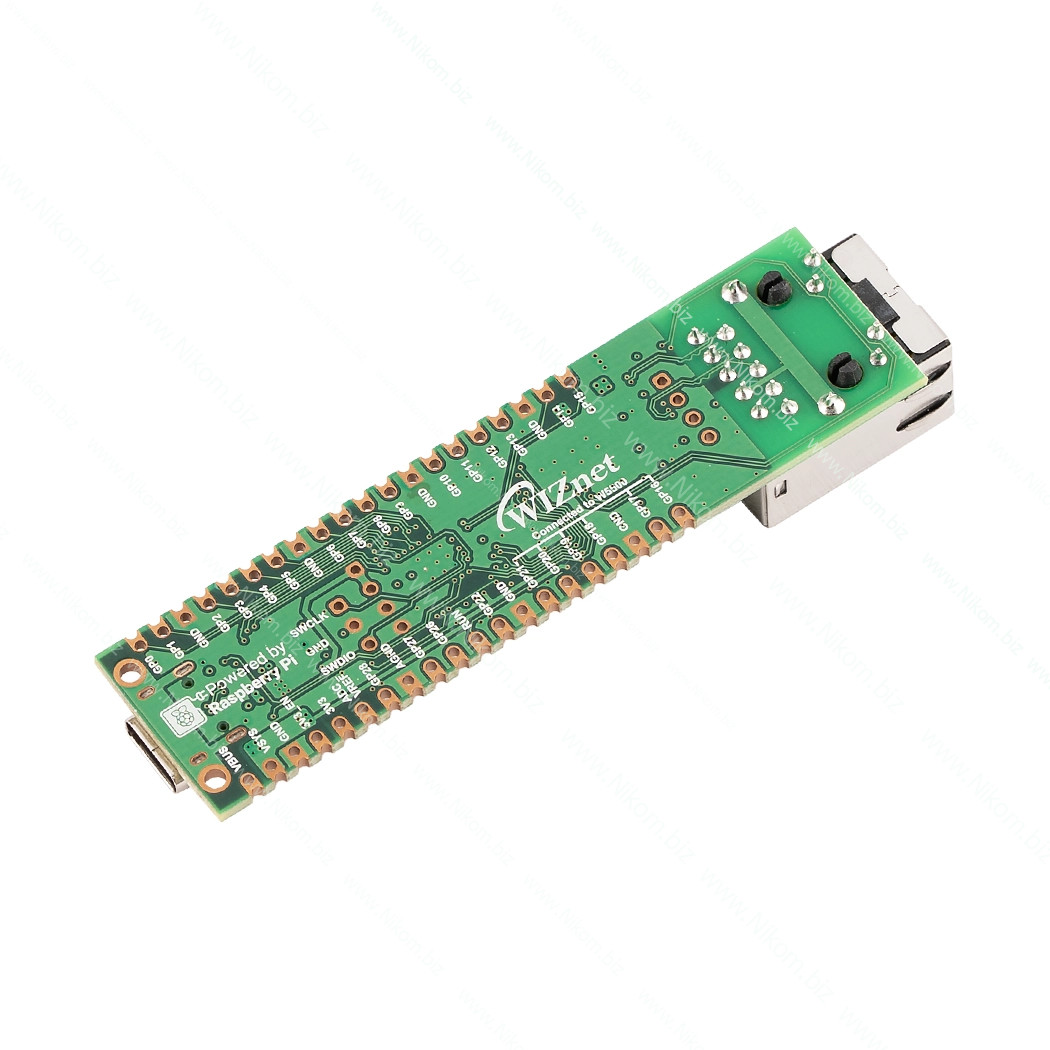

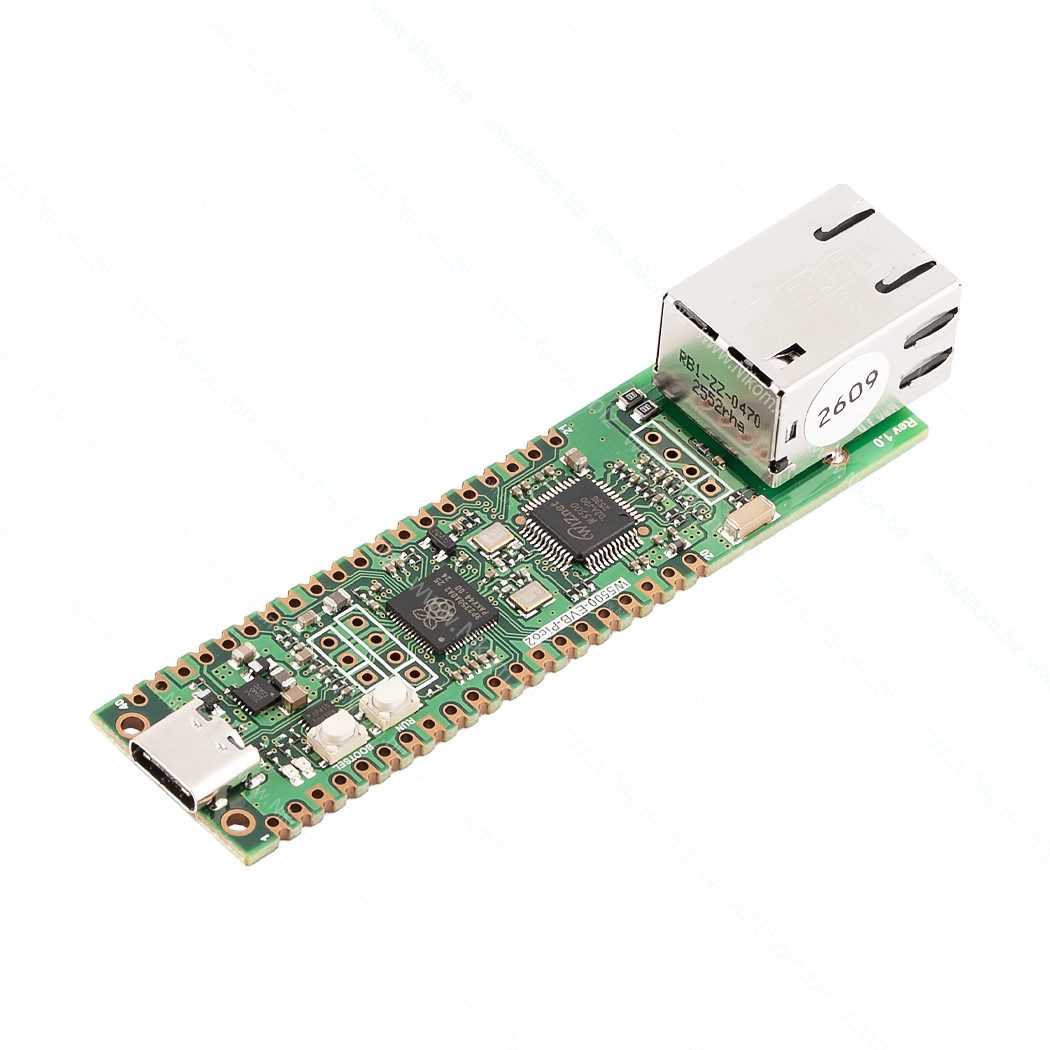

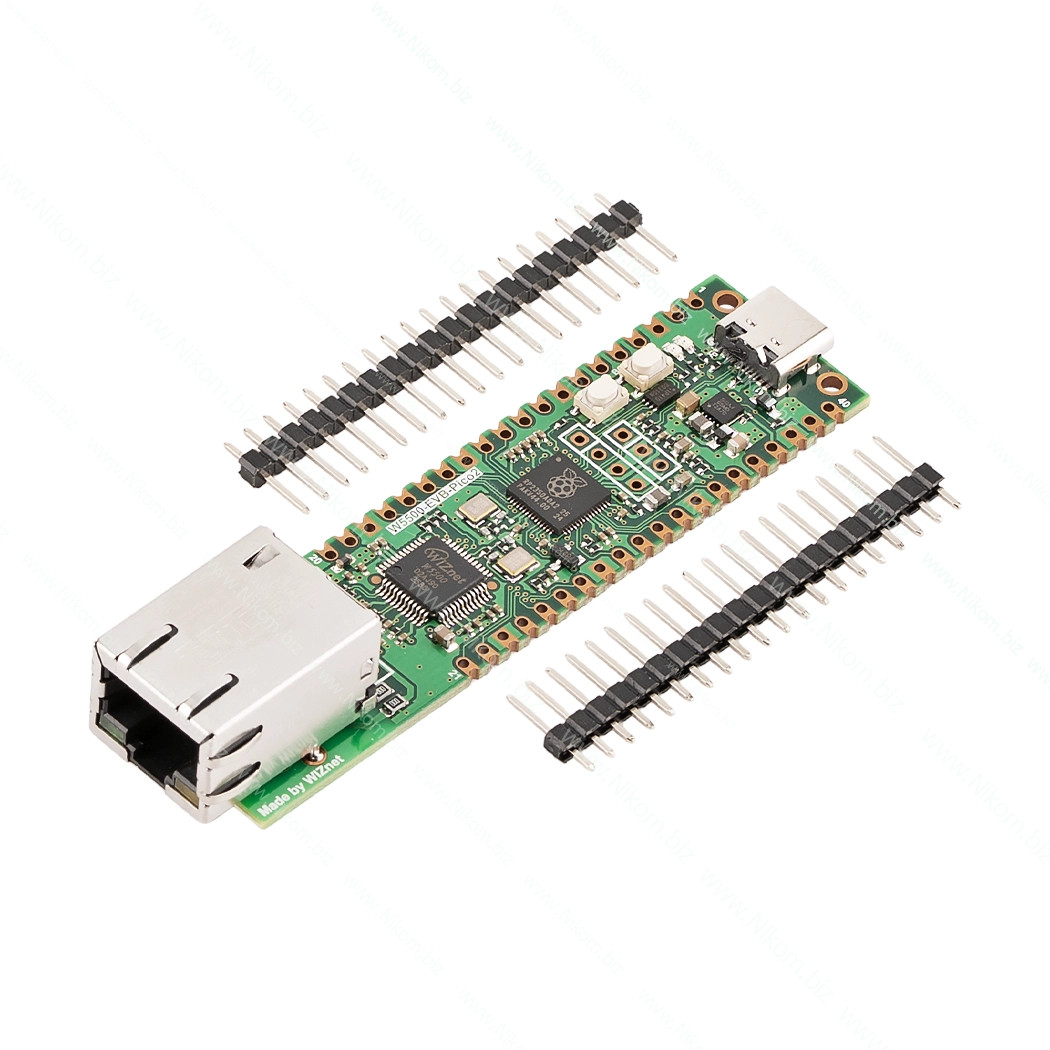

W5500-EVB-PICO2 — плата разработки с двухъядерным микроконтроллером RP2350 и проводным интерфейсом Ethernet. Предназначена для создания сетевых устройств, систем мониторинга и управления; имеет форм-фактор, совместимый с Raspberry Pi Pico 2.

Технические характеристики

• Микроконтроллер: RP2350, 2 ядра Arm Cortex-M33
• Тактовая частота: до 150 МГц
• Оперативная память: 520 КБ SRAM
• Флеш-память: 16 МБ Quad-SPI с поддержкой XIP
• Контроллер Ethernet: W5500, 10/100 Мбит/с
• Количество одновременных сетевых соединений: до 8
• Буфер Ethernet: 32 КБ для передачи и приёма
• Интерфейсы микроконтроллера: 2×SPI, 2×UART, 2×I2C
• Периферия: 16 каналов ШИМ, 12-битный АЦП, 3 блока PIO
• Разъёмы: USB Type-C, Ethernet RJ45, 40-контактный разъём в форм-факторе Raspberry Pi Pico 2
• Питание VSYS: 4,3–5,5 В; питание через USB: 5 В ±10%
• Размер: 51×21 мм

Функционал

• Подключение устройства к проводной сети Ethernet
• Аппаратная обработка протоколов TCP/UDP, ARP, IGMP, ICMP и PPPoE контроллером Ethernet
• Разработка сетевых шлюзов, веб-серверов и MQTT-клиентов
• Подключение датчиков и исполнительных устройств через интерфейсы микроконтроллера
• Интеграция с AWS IoT Core в соответствующих программных проектах
