Описание

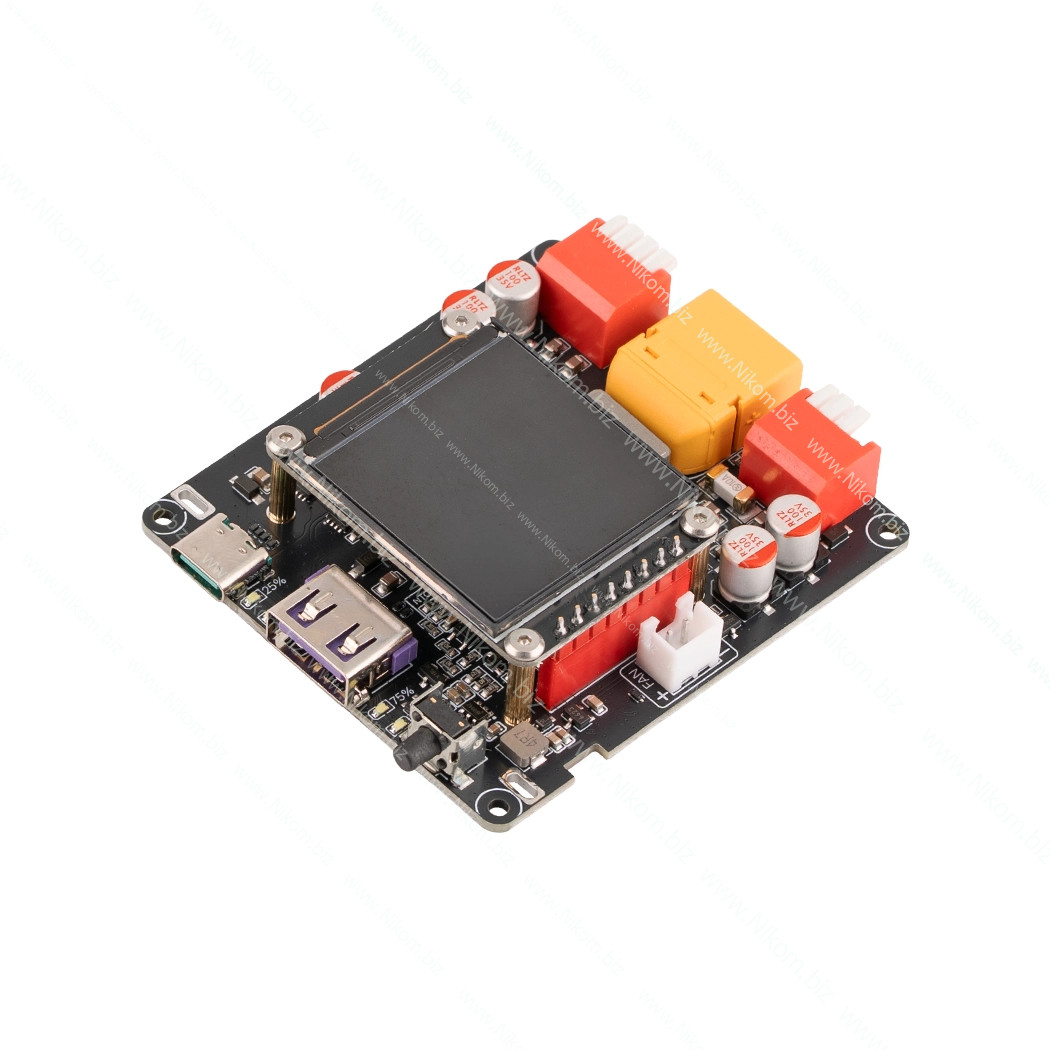

Модуль двунаправленного преобразования Buck-Boost предназначен для создания пауэрбанков и портативных источников питания с зарядкой аккумулятора через USB Type-C и отдачей энергии на внешние устройства. Поддерживает протоколы быстрой зарядки и работу мощностью до 100 Вт, оснащён дисплеем и силовыми разъёмами.

Технические характеристики

• Тип преобразования: синхронный Buck-Boost
• Направление работы: двунаправленный (заряд/разряд)
• Максимальная мощность: до 100 Вт
• Интерфейсы: USB Type-C, USB-A
• Мощность USB-A: до 40 Вт
• Силовой разъём: XT60
• Поддержка протоколов: PD2.0, PD3.0, PD3.2, PPS, QC2.0, QC3.0, AFC, FCP, SCP, VOOC, SVOOC, UFCS
• Диапазон PPS: 5–21 В до 5 А
• Диапазон AVS: 9–20 В до 2.65 А
• Максимальный ток: до 9 А

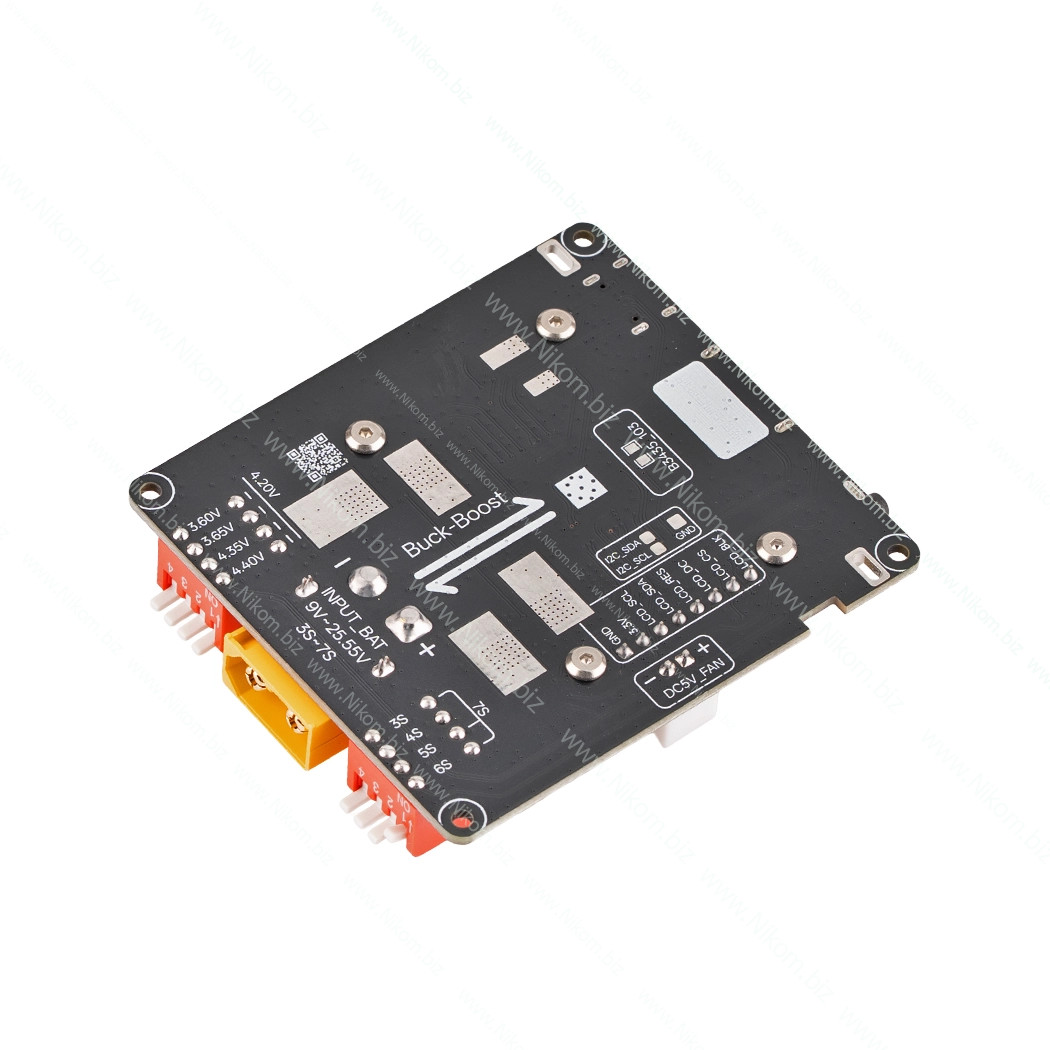

• Поддержка аккумуляторов LiFePO4: 3S–7S
• Поддержка аккумуляторов Li-ion (LiPo): 2S–6S
• Количество последовательно соединённых элементов: 2S–6S (Li-ion), 3S–7S (LiFePO4)

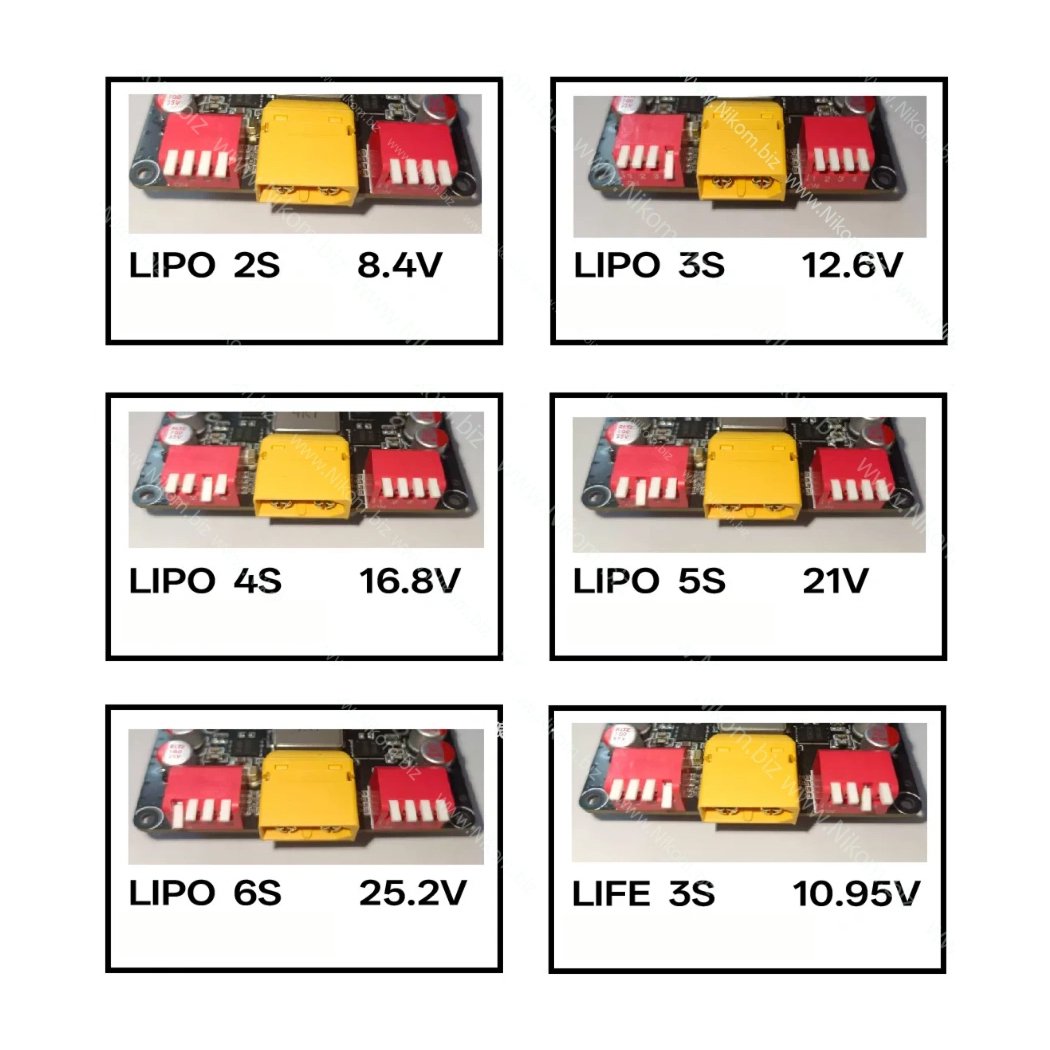

• Выходное напряжение для конфигураций: 8.4 В (2S), 12.6 В (3S), 16.8 В (4S), 21 В (5S), 25.2 В (6S)

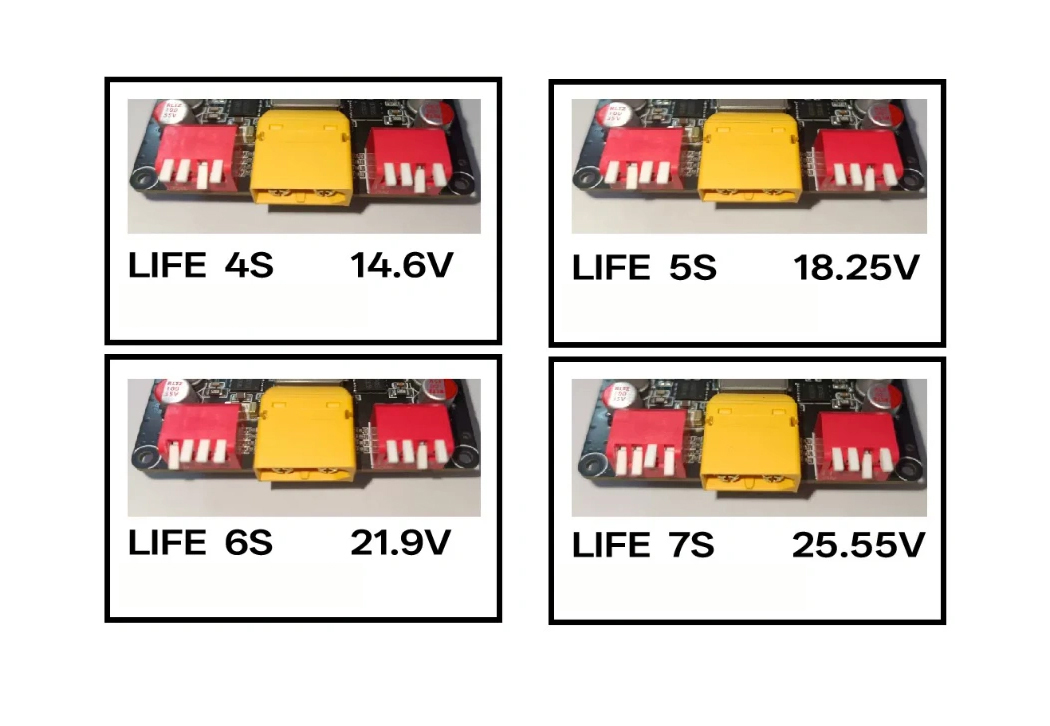

• Выходное напряжение LiFePO4: 10.95 В (3S), 14.6 В (4S), 18.25 В (5S), 21.9 В (6S), 25.55 В (7S)

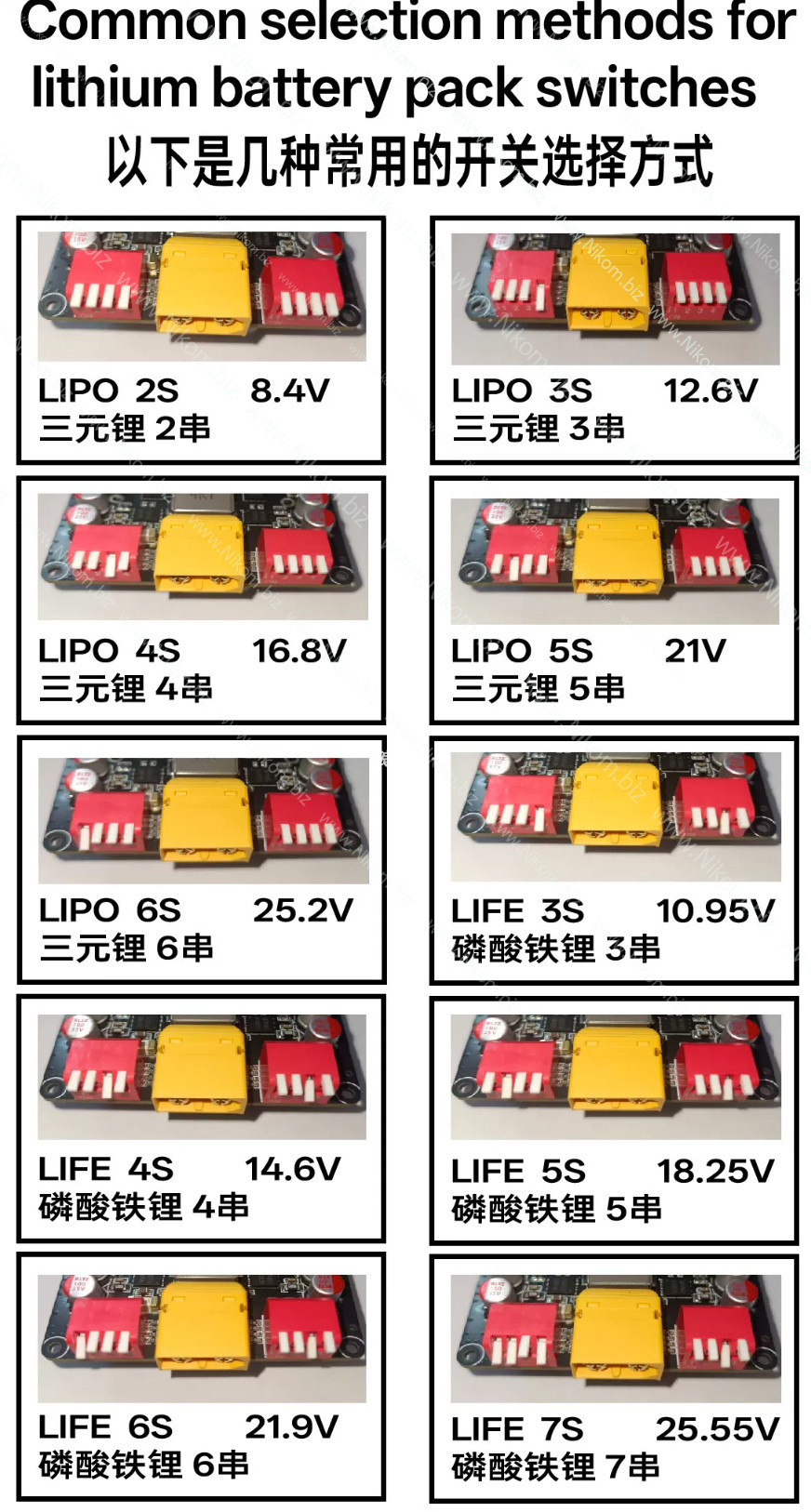

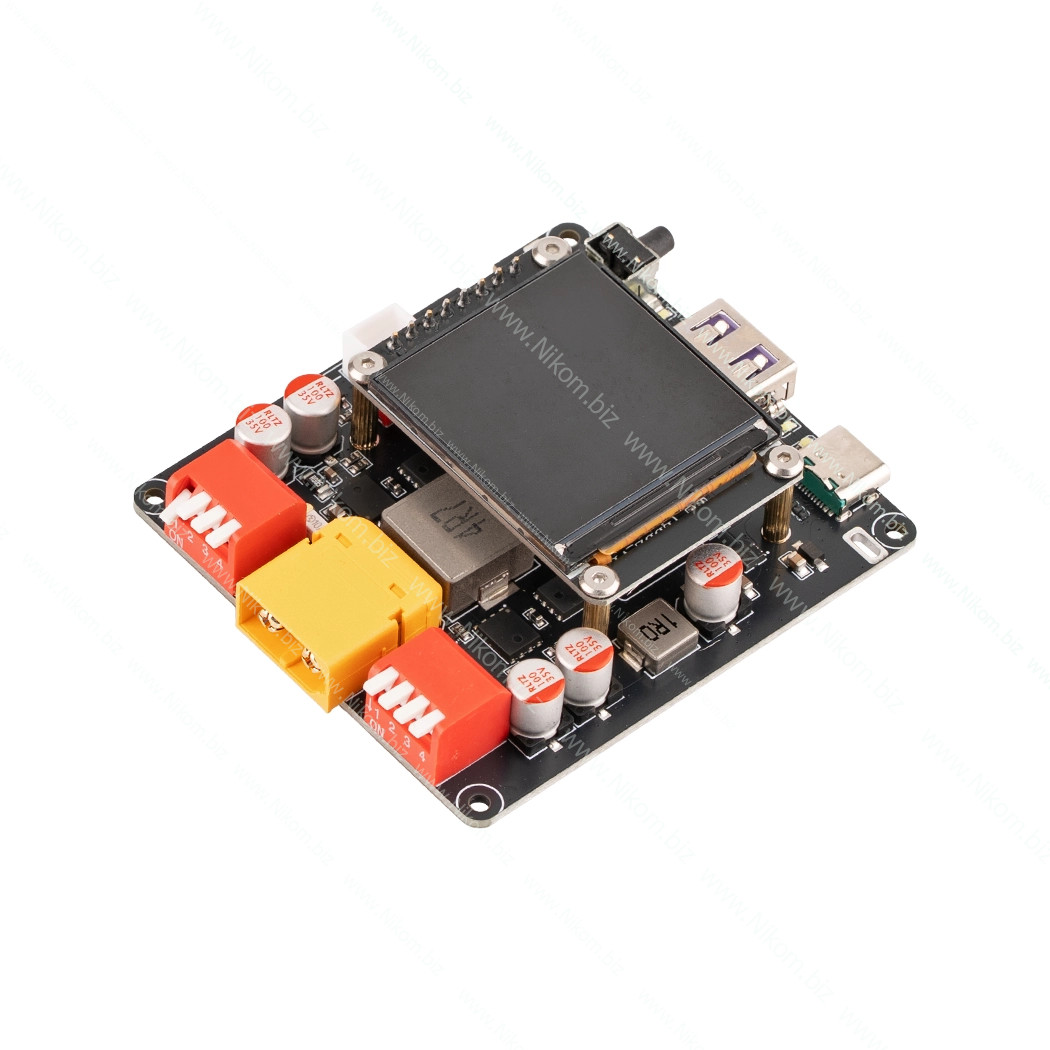

• Переключатели: DIP-переключатели для выбора типа АКБ и количества элементов
• Индикация: дисплей 1.54" (240×240)
• Охлаждение: пассивное, поддержка вентилятора 5 В (автозапуск ~45°C)
• Коммуникация: I2C (контактные площадки)

Функционал

• Зарядка аккумуляторной батареи через USB Type-C
• Питание внешних устройств через USB Type-C и USB-A
• Автоматическое согласование протоколов быстрой зарядки
• Понижение и повышение напряжения относительно аккумулятора
• Отображение параметров работы на экране
• Подключение вентилятора с автоматическим управлением
• Считывание температуры через NTC-датчик
• Обмен данными через интерфейс I2C

Способы управления

• DIP-переключатели для настройки типа аккумулятора (LiFePO4 или Li-ion)
• DIP-переключатели для выбора количества последовательно соединённых элементов
• Кнопка управления на плате
• Управление через интерфейс I2C
