Плата разработки ESP32-S3 с дисплеtм 3.16

Xtensa LX7 240 МГц; 512 КБ SRAM, 16 МБ Flash, Wi-Fi 2.4 ГГц; Bluetooth 5

Плата разработки ESP32-S3 с дисплеtм 3.16

Xtensa LX7 240 МГц; 512 КБ SRAM, 16 МБ Flash, Wi-Fi 2.4 ГГц; Bluetooth 5

1045 грн

код: A725044

Параметр	Значение
Тип пристрою	плата розробника
Основний чип / мікроконтролер	ESP32-S3
Тактова частота, МГц	240
Інтерфейси	UART / I2C / GPIO / USB
Напруга живлення, В	3.7
Обсяг Flash-пам’яті, МБ	16
GPIO	так
UART	так
USB Type-C	так
USB	так
BLE	так
Bluetooth	так
Wi-Fi	так
Стандарт Wi-Fi	802.11 b/g/n

Способы оплаты

💳 Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.

В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.

Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.

Описание

Плата разработки ESP32-S3-LCD-3.16 — это микроконтроллерная платформа с интегрированным 3.16-дюймовым LCD-дисплеем разрешением 320×820 пикселей, предназначенная для создания интерфейсов HMI и AIoT-устройств с графическим отображением.

Технические характеристики

Микроконтроллер: Xtensa LX7 (двухъядерный, ESP32-S3R8)
Тактовая частота: до 240 МГц
Память: 16 МБ Flash, 8 МБ PSRAM
Беспроводная связь: Wi-Fi 2.4 ГГц, Bluetooth 5 LE
Антенна: встроенная керамическая, возможность подключения внешней (IPEX)
Дисплей: 3.16", 320×820
Драйвер дисплея: ST7701 / ST7701S
Интерфейс дисплея: RGB565
Яркость: 550–600 кд/м²
Контрастность: 1500:1
Количество цветов: 64K

Функционал

Отображение графического интерфейса пользователя
Работа с графическими библиотеками (LVGL)
Подключение к Wi-Fi и Bluetooth-устройствам
Обработка данных для AIoT-применений
Подключение внешних сенсорных панелей

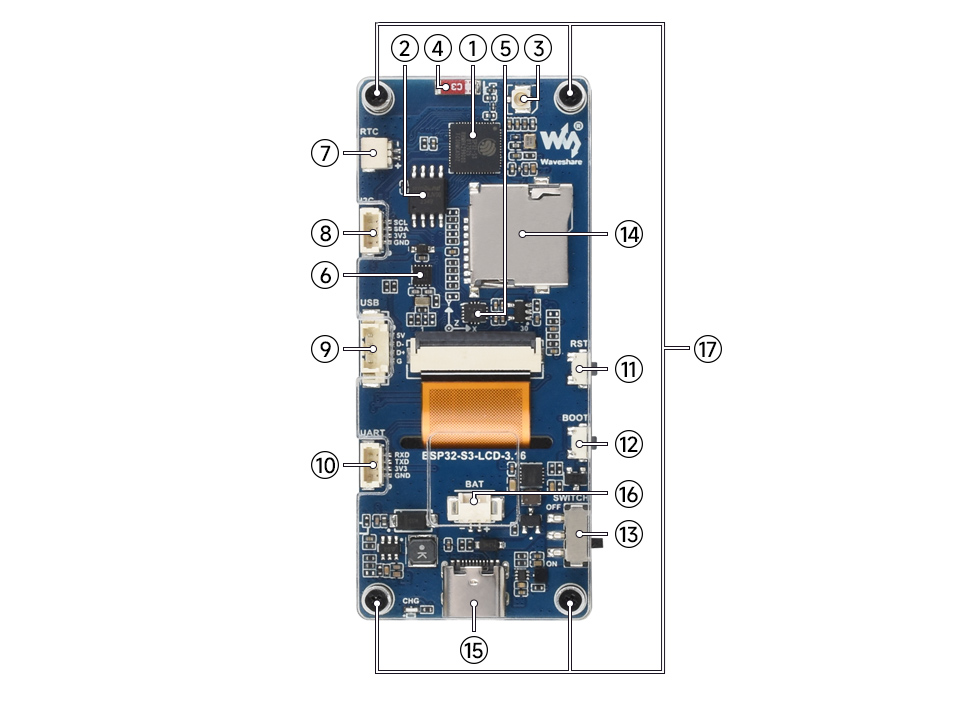

Плата разработки ESP32-S3 с дисплеtм 3.16 - фото 2

1. ESP32-S3R8
  The SoC with WiFi and Bluetooth, up to 240MHz operating frequency, with onboard 8MB PSRAM
2. 16MB NOR-Flash
3. IPEX1 connector
  Switching to use external antenna via resoldering an onboard resistor
4. Onboard ceramic antenna
  for 2.4GHz Wi-Fi (802.11 b/g/n) and Bluetooth 5 (LE) functionalities
5. QMI8658 sensor
  6-axis IMU includes a 3-axis gyroscope and a 3-axis accelerometer
6. PCF85063
  RTC chip
7. RTC battery header
8. SH1.0 4PIN I2C header
9. MX1.25 4PIN USB header
1. SH1.0 4PIN UART header
2. RST header
3. BOOT button
  Press and hold the BOOT button, then click the RST button to enter download mode
4. Slide switch
  for system power ON/OFF
5. TF card slot
  The TF card must be formatted to FAT32 before use
6. Type-C connector
  ESP32-S3 USB interface, for program burning and log printing
7. MX1.25 battery header
  MX1.25 2PIN connector, for 3.7V Lithium battery, supports charging and discharging
8. Standoffs
  M2×3.5×3.5+2.0×1.2
