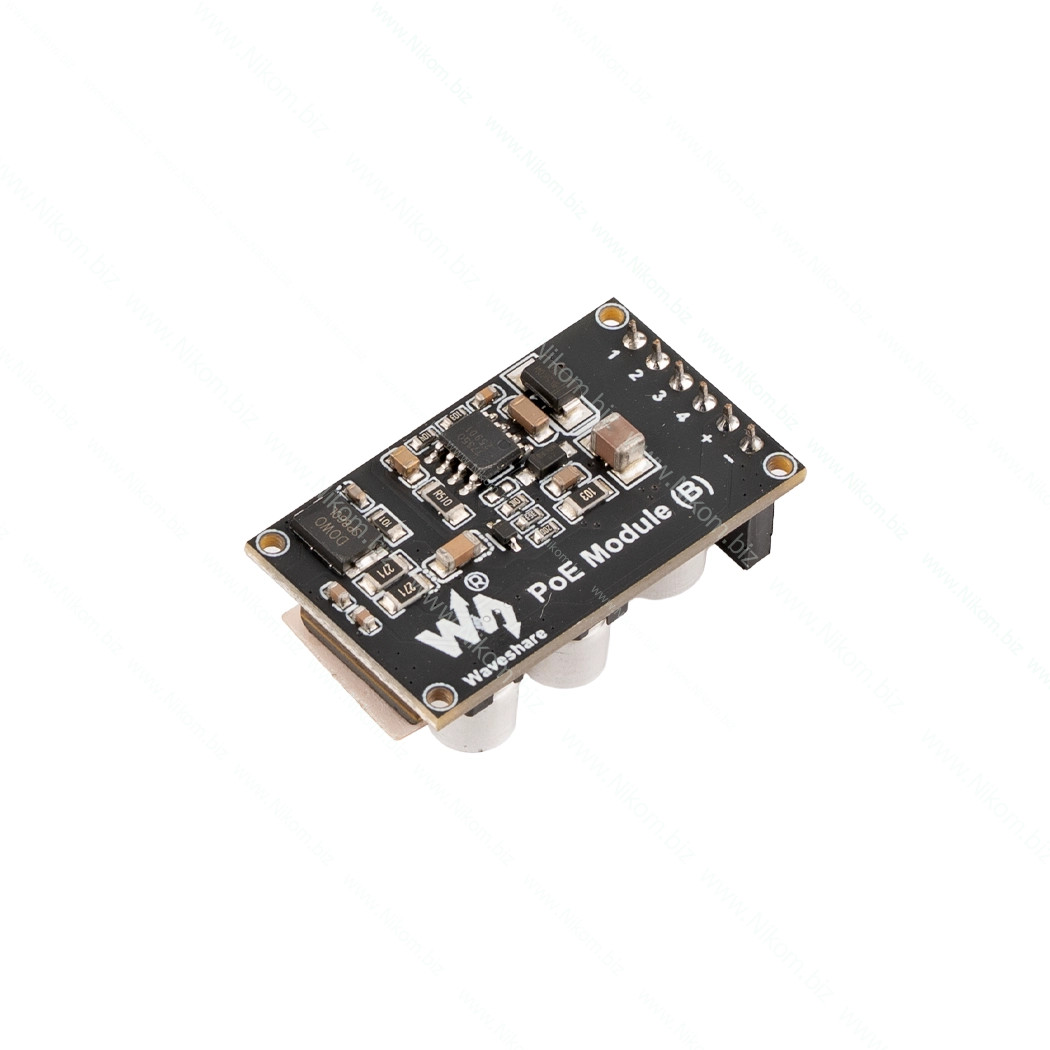

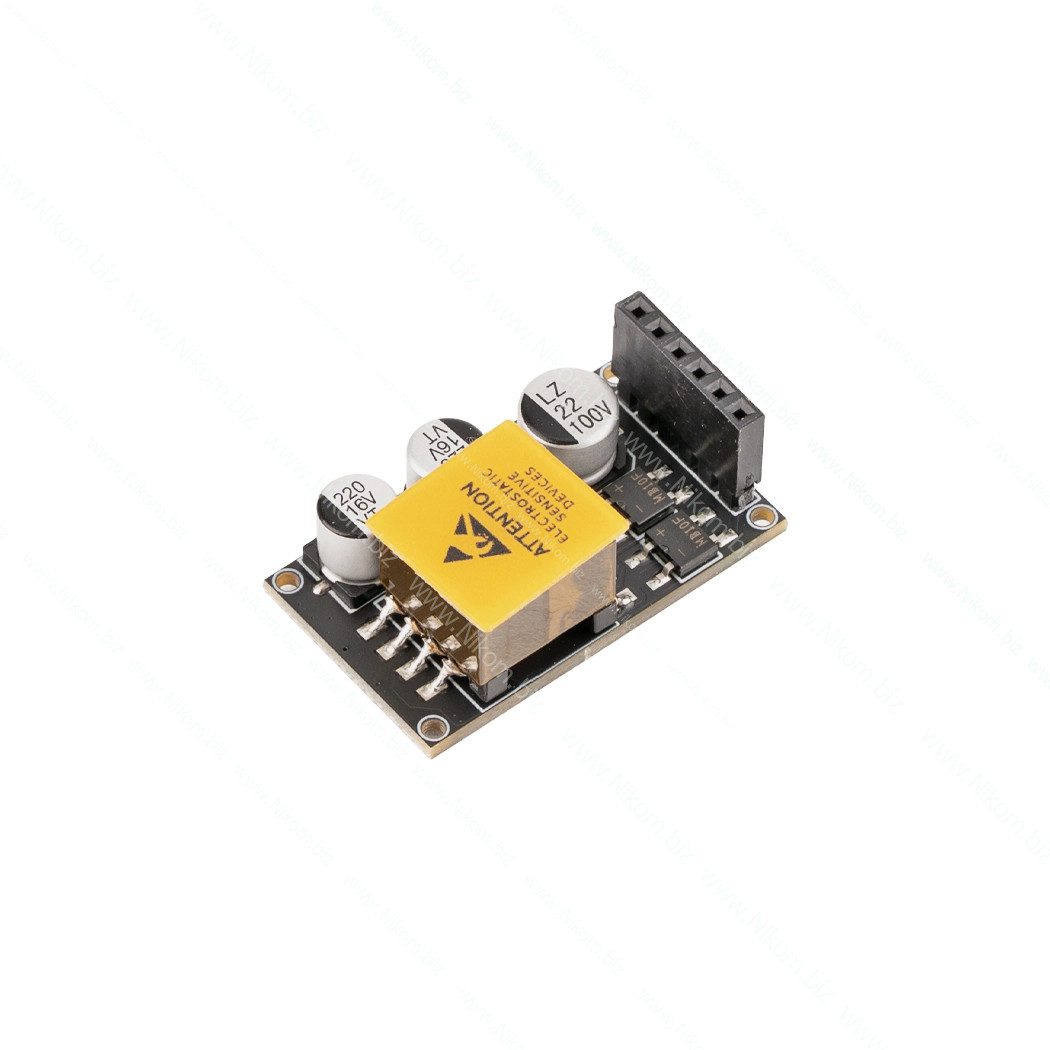

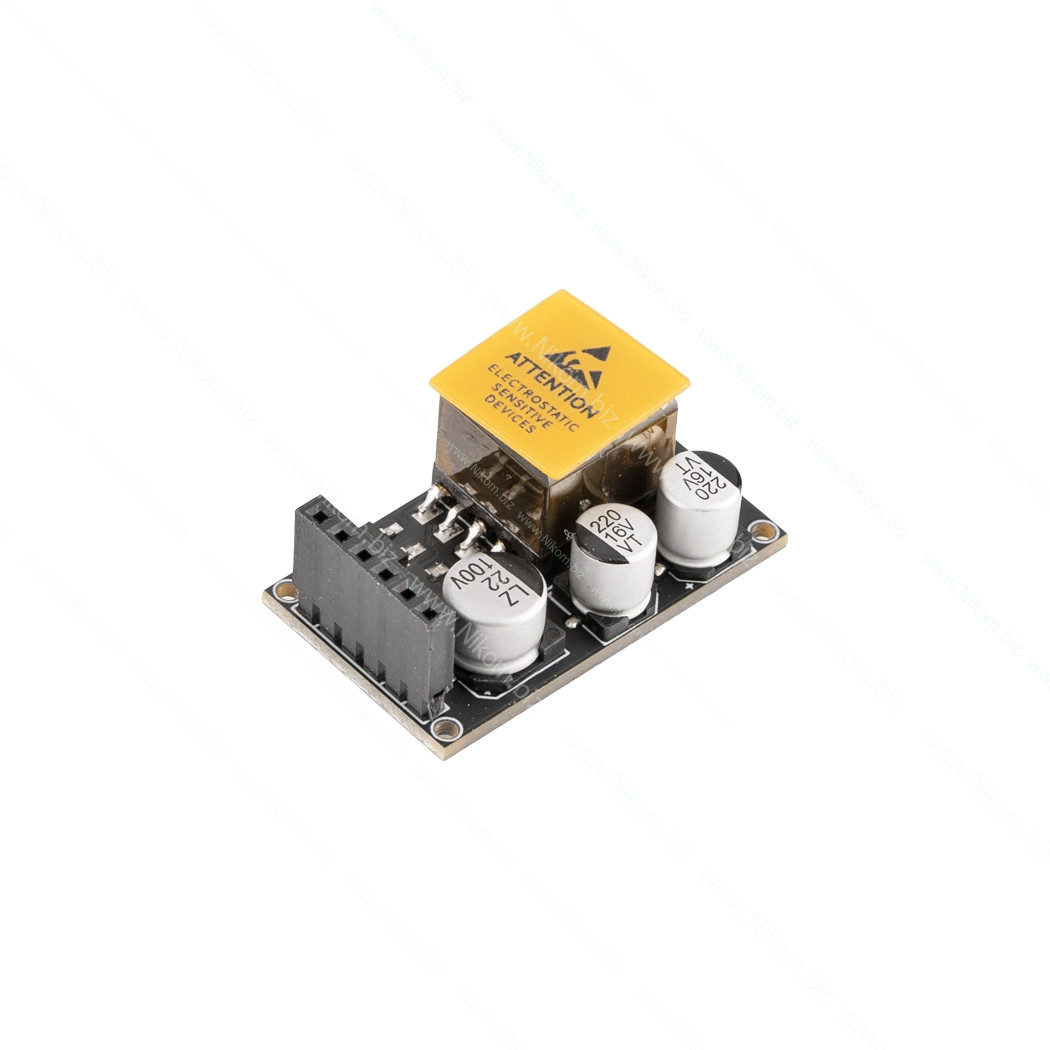

PoE-модуль питания предназначен для платы Waveshare ESP32-S3-ETH. Модуль получает питание по кабелю Ethernet от PoE-коммутатора или PoE-инжектора стандарта IEEE 802.3af и преобразует его в напряжение 5 В для питания платы. Таким образом, один сетевой кабель одновременно передаёт данные и питание, а отдельный блок питания не нужен. Модуль устанавливается на 6-контактный PoE-разъём платы ESP32-S3-ETH. Решение удобно для удалённых IoT-узлов, сетевых датчиков, контроллеров и камер на базе ESP32-S3-ETH с камерой OV5640, размещённых там, где нет розетки.

Технические характеристики

• Совместимость: Waveshare ESP32-S3-ETH
• Стандарт PoE: IEEE 802.3af
• Входное напряжение PoE: 44–57 В
• Выходное напряжение: 5 В (питание платы)
• Подключение к плате: 6-контактный разъём
• Источник питания: PoE-коммутатор или PoE-инжектор 802.3af

Функционал

• Питание платы ESP32-S3-ETH по сетевому кабелю
• Передача данных и питания одним кабелем Ethernet
• Отсутствие отдельного блока питания и проводов в месте установки
• Установка на плату без пайки

Распиновка разъёма

Модуль поддерживает оба режима подачи питания (A и B), поэтому работает с любым PoE-оборудованием стандарта 802.3af. При установке сверяйте подписи контактов на модуле и на плате.

Инструкция по установке и подключению

1. Отключите питание платы: отсоедините кабель USB и кабель Ethernet.
2. Установите PoE-модуль на 6-контактный PoE-разъём платы ESP32-S3-ETH. Проверьте, что подписи контактов на модуле и на плате совпадают и все контакты вошли в разъём полностью, без смещения.
3. Подключите к разъёму RJ45 платы кабель Ethernet от PoE-коммутатора или PoE-инжектора стандарта IEEE 802.3af.
4. Коммутатор автоматически определит PoE-устройство и подаст питание — плата запустится.
5. Сеть Ethernet работает как обычно: изменения в программе (прошивке) не нужны.

Примечания

• Нужен источник PoE именно стандарта IEEE 802.3af (или совместимый 802.3at). Пассивные PoE-инжекторы на 12/24 В не подходят.
• Используйте полноценный 8-жильный кабель категории 5e или выше. Кабели с 4 жилами передают питание только в режиме A.
• Для прошивки платы через USB-C рекомендуется отсоединить PoE-кабель, чтобы избежать одновременного питания от двух источников.
• Под нагрузкой модуль нагревается — это нормально. В закрытом корпусе обеспечьте вентиляцию.

Возможные неисправности и их устранение

• Плата не включается от PoE — проверьте, что порт коммутатора поддерживает 802.3af и PoE на нём включено; пассивный инжектор не подойдёт. Проверьте правильность и плотность установки модуля на разъём.
• Питание работает только с некоторыми коммутаторами — кабель имеет только 4 жилы, а коммутатор подаёт питание по свободным парам (режим B). Замените кабель на 8-жильный.
• Питание есть, но сеть не работает — проверьте кабель и настройки сети в прошивке. Попробуйте другой порт коммутатора.
• Плата периодически перезагружается — исчерпан PoE-бюджет коммутатора, кабель слишком длинный или с алюминиевыми жилами (CCA), или подключённая периферия потребляет слишком много. Используйте медный кабель и проверьте мощность PoE на порту.
