Описание

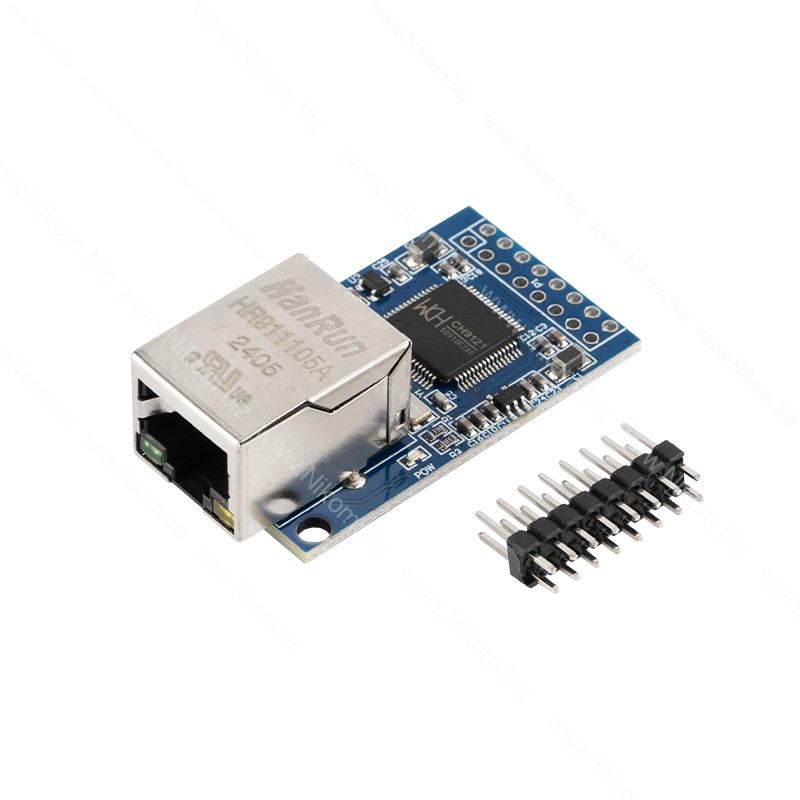

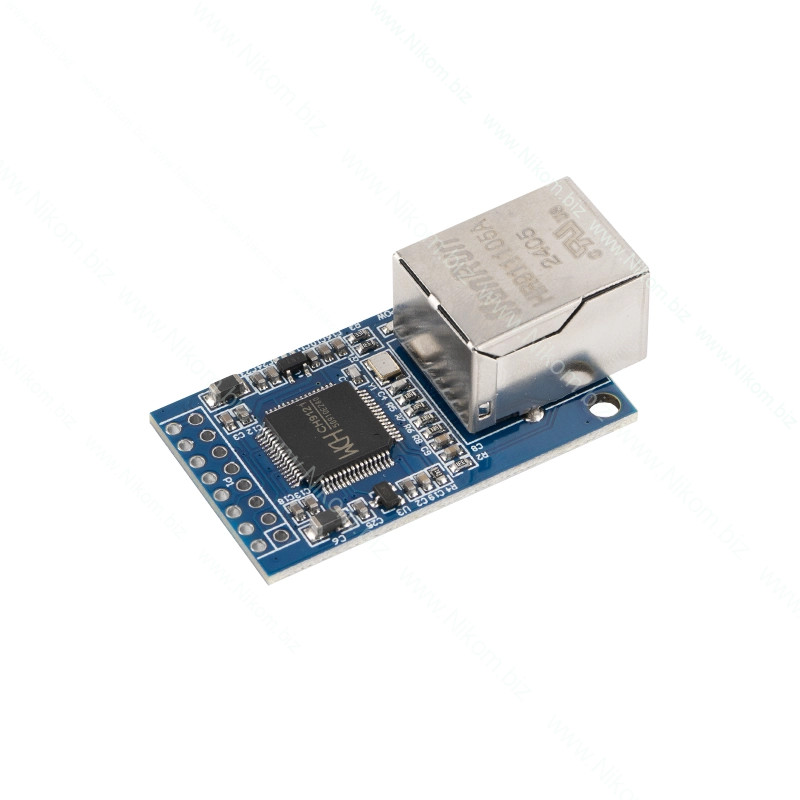

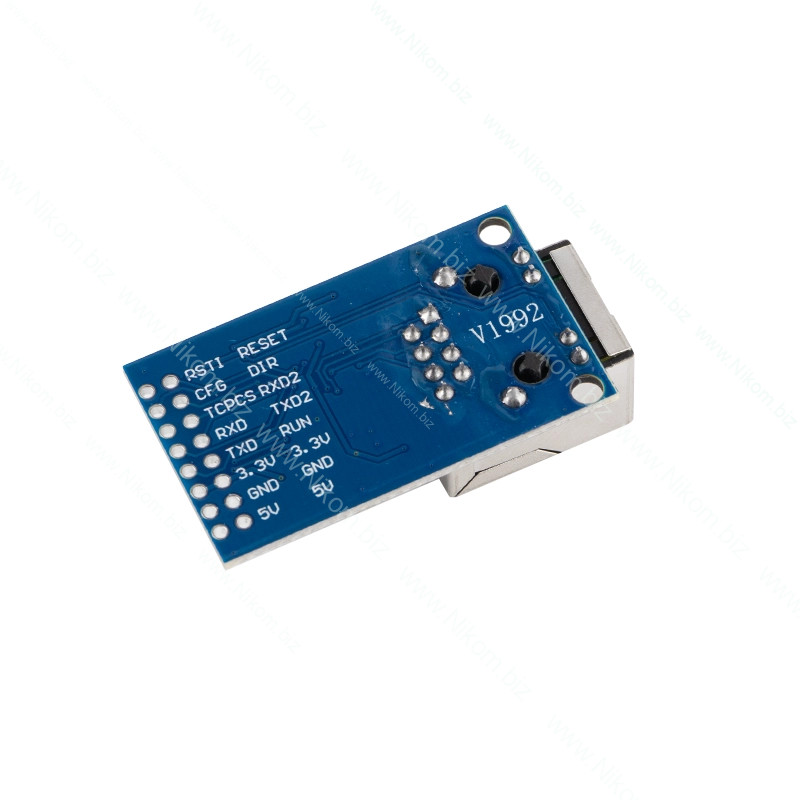

Модуль CH9121 для преобразования последовательного порта в Ethernet. CH9121 имеет встроенный стек протоколов TCP/IP, который обеспечивает двунаправленную передачу данных. Он поддерживает 4 режима работы: TCP CLIENT, TCP SERVER, UDP CLIENT, UDP SERVER, а также максимальная скорость передачи данных через последовательный порт может достигать 921600bps. Настройка параметров может быть легко выполнена с помощью программного обеспечения или последовательных команд.

Технические характеристики

• Встроенный средний уровень передачи Ethernet (MAC) и физический уровень (PHY)

• Реализация двунаправленной передачи данных между последовательным портом и сетью

• Поддержка интерфейса Ethernet 10/100M, полуавтономный/полноавтономный режим работы, совместимость со стандартом 802.3

• Поддержка автоматического переключения линий MDI/MDIX

• Поддержка автоматического получения IP-адреса через DHCP, поддержка доступа к доменам через DNS

• Настройка режима работы чипа, портов, IP и других сетевых параметров через программное обеспечение/AT-команды

• Режимы работы поддерживают TCP CLIENT, TCP SERVER, UDP CLIENT, UDP SERVER

• Скорость передачи через последовательный порт от 300bps до 921600bps

• Уровень TTL последовательного порта, совместимый с 3.3V и 5V

• Последовательный порт поддерживает полнодуплексную и полудуплексную связь, а также автоматическое переключение для RS485

• Поддержка функции автоматического получения IP-адреса через DHCP

• Поддержка настройки времени ожидания для последовательного порта в диапазоне 0~2000ms

• Поддержка системы доменных имен (DNS)

• Поддержка механизма KEEPALIVE

• Напряжение питания: 3.3V/5V
