АкцияМодуль AD9850 DDS генератор сигнала
0-40 MHZ генератор сигнала DDS
на складе 2 шт.
в магазине 4 шт.
код: A734003
China
China
Модуль AD9850 DDS генератор сигнала
0-40 MHZ генератор сигнала DDS
469 грн.
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Дополнительная информация
Модуль Синтезатор - Генератор на AD9850
Позволит создать генератор, котрый синтезирует выходную частоту до 40(60)Мгц различной формы.
Основные технические характеристики AD9850 ( напряжении питания 5В) следующие:
| Частота тактового генератора, МГц | 1..125 | |
| Максимальный потребляемый ток (при Fin = 125 МГц), мА | 96 | |
| Число разрядов ЦАП | 10 | |
| Максимальный выходной ток ЦАП (при Rset = 3,9 кОм), мА | 10,24 | |
| Максимальная интегральная нелинейность ЦАП, МЗР | 1 | |
| Напряжение на выходе компаратора, В: | ||
| минимальное высокого уровня | 4,8 | |
| максимальное низкого уровня | 0,4 |
Для загрузки данных в микросхеме AD9850 предусмотрены параллельный и последовательный интерфейсы. В последнем случае данные (слово длиной 40 бит) вводят через вывод D7. Каждый бит данных подтверждается импульсом положительной полярности на входе W_CLK. После загрузки управляющего слова по импульсу + полярности на входе FQ_UD происходит смена параметров генерации на новые. Назначение бит управляющего слова приведено в таблице 1.

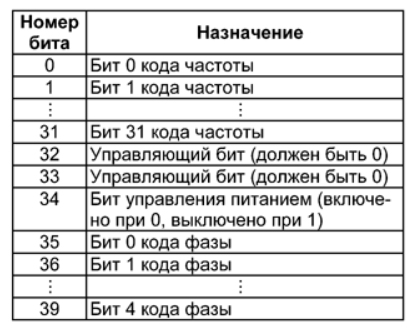

Структура управляющего слова для AD9850

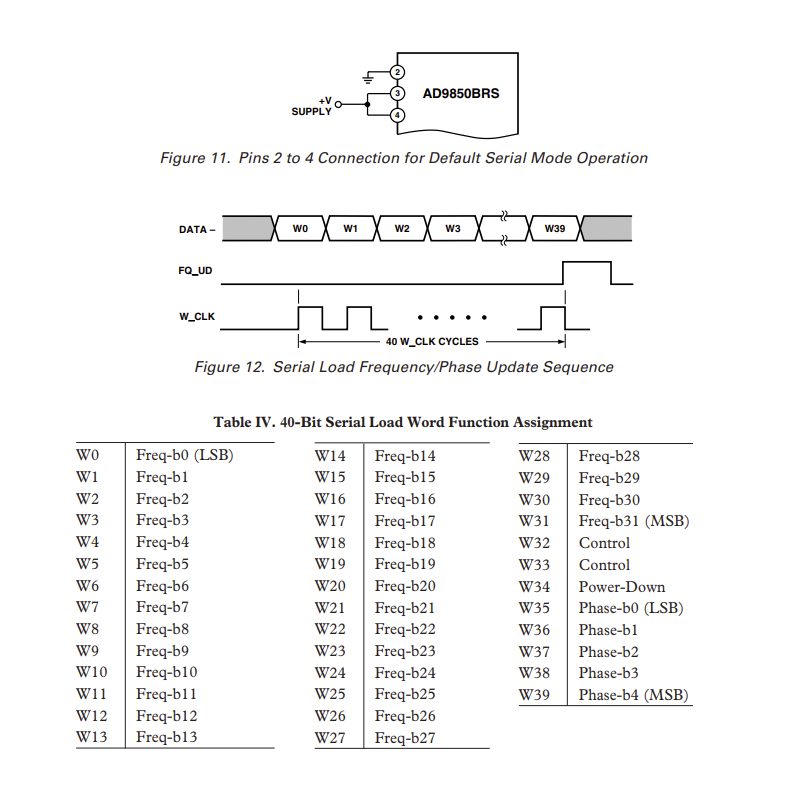

Временная схема сигналов
