АкцияМодуль генератор сигналов GY-9833
синусоидальные, треугольные и прямоугольные сигналы
на складе 2 шт.
в магазине 0 шт.
код: A734006

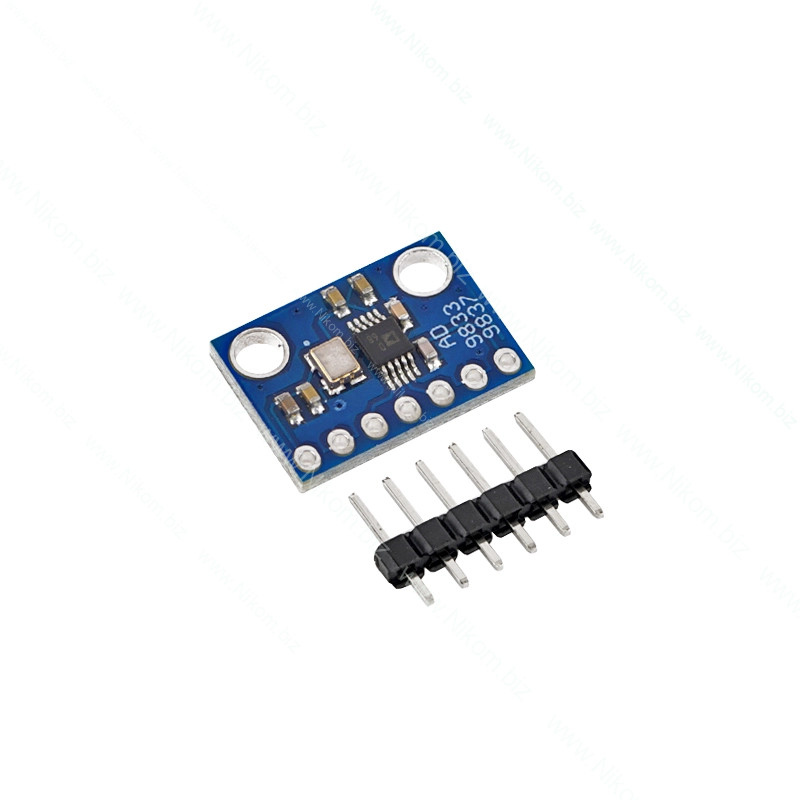

Модуль генератор сигналов GY-9833
синусоидальные, треугольные и прямоугольные сигналы
222 грн
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Описание
AD9833 - это программируемый генератор сигналов с низким энергопотреблением. Позволяет генерировать сигналы с частотой до 12.5МГц синусоидальной, треугольной и прямоугольной формы. Программирование осуществляется с использованием трехпроводного интерфейса SPI.
Технические характеристики
- Цифровое программирование частоты и фазы;
- Потребляемая мощность: 12,65 мВт (при напряжении 3 В);
- Диапазон выходных частот: 0 МГц...12,5 МГц;
- Разрешение: 28 бит (0,1 Гц при частоте опорного сигнала 25 МГц);
- Синусоидальные, треугольные и прямоугольные выходные колебания;
- Напряжение питания: от 2,3 В до 5,5 В;
- Трехпроводной интерфейс SPI;
- Расширенный температурный диапазон: от –40°C до +105°C;
- Опция пониженного энергопотребления;
- Габариты: 18,5 х 13,5 х 3 мм.

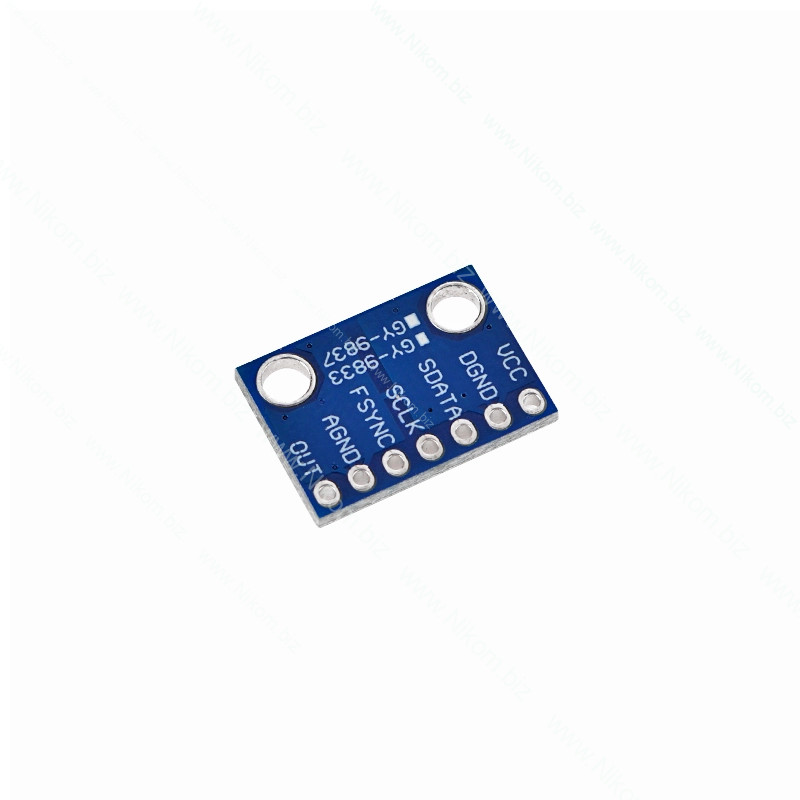

Особенности подключения
- VCC: плюс питания для цифровых и аналоговых цепей генератора;
- DGND: цифровая «земля»;
- SDATA: вход данных интерфейса SPI. Передача осуществляется 16-битными словами;
- SCLK: вход тактового сигнала SPI. Используется второй режим работы: (CPOL = 1, CPHA = 0);
- FSYNC: выбор микросхемы. Перед началом передачи данных должен быть установлен в 0, по завершении в 1;
- AGND: аналоговая «земля»;
- OUT: выход генератора.
