АкціїТранзистор польовий AO3401 (A19T)
P-Ch; 30V; 4.2A; 1W; 0.05 Ohm

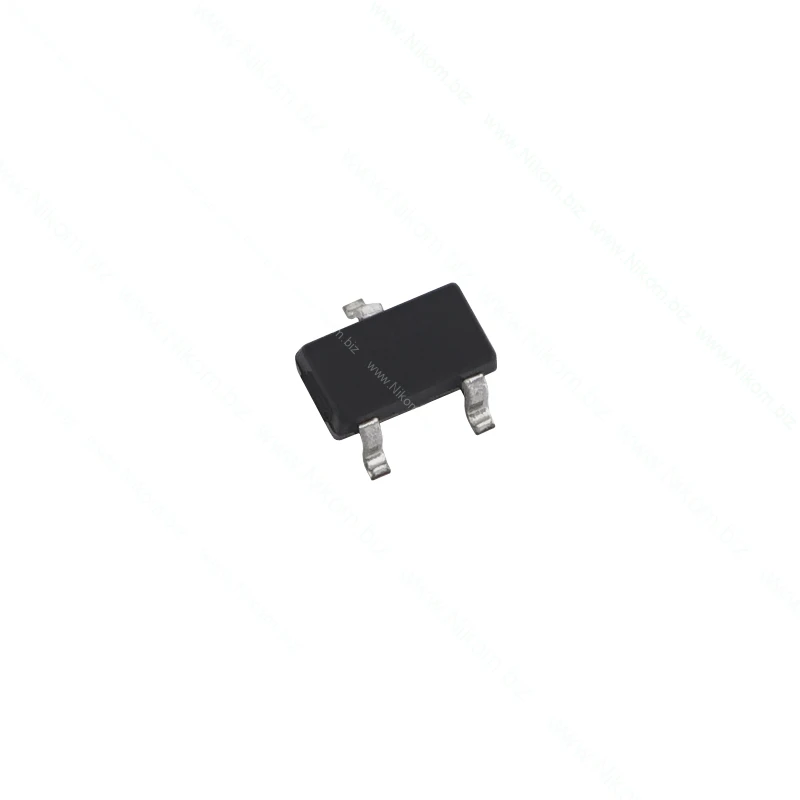

Транзистор польовий AO3401 (A19T)
P-Ch; 30V; 4.2A; 1W; 0.05 Ohm
3.8 грн
код:
| Параметр | Значення |
|---|---|
| Час закриття транзистора td(off) | 41 Наносекунд |
| Час відкриття транзистора td(on) | 6,5 Наносекунд |
| Кількість каналів | 1 |
| Корпус | SOT-23 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 12 Вольт |
| Напруга пробою сток-витік Vds | 30 Вольт |
| Полярність | P-Channel |
| Порогова напруга затвор-витік Vgs(th) | 0,5-1,3 Вольт |
| Постійний струм стоку (25°C) Id | 4 Ампер |
| Бренд | AOS |
| Розсіювана потужність (25°C) Pd | 1,4 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,085 Ом |
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Додаткова інформація
Опис
це P-канальний Logic-Level MOSFET з ізольованим затвором. Типове застосування: верхні ключі живлення, захист від переполюсовки, батарейні системи, DC-DC перетворювачі та силова комутація.
Технічні характеристики
- Тип / канал: P-канальний Logic-Level MOSFET
- Максимальна напруга стік-витік (VDS): -30 В
- Максимальний постійний струм стоку (ID): -4 А (картка CJ -4,2 А)
- Максимальний імпульсний струм (IDM): ≈-27 А
- Опір відкритого каналу RDS(on): max 50 мОм @-10 В; 60 мОм @-4,5 В; 85 мОм @-2,5 В
- Порогова напруга VGS(th): -0,5…-1,3 В
- Максимальна напруга Gate-Source (VGS): ±12 В
- Потужність розсіювання (PD): 1,4 Вт (картка 1 Вт)
- Температура переходу / робочий діапазон: -55…+150 °C
- Повний заряд затвора (Qg): ≈14 нКл @-10 В
- Корпус: SOT-23
Функціонал
- верхні ключі живлення
- захист від переполюсовки
- батарейні системи
- DC-DC перетворювачі
- силова комутація
Розпіновка
Корпус SOT-23: 1=Gate (G), 2=Source (S), 3=Drain (D).
