АкціїТранзистор польовий DMN2075U-7
N-ch; 20V 1.2A 800mW 25mΩ
на складі 495 шт.
в магазині 50 шт.
код: A118270
DIODES
SOT-23
DIODES
SOT-23

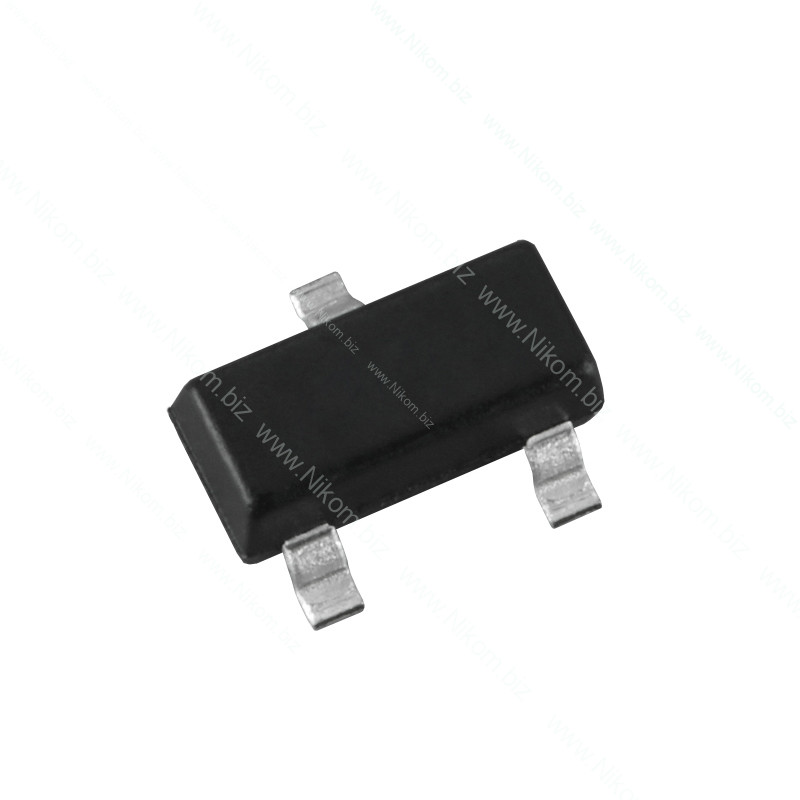

Транзистор польовий DMN2075U-7
N-ch; 20V 1.2A 800mW 25mΩ
8.3 грн
код:
| Параметр | Значення |
|---|---|
| Час закриття транзистора td(off) | 28,1 Наносекунд |
| Час відкриття транзистора td(on) | 7,4 Наносекунд |
| Кількість каналів | 1 |
| Корпус | SOT-23 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 8 Вольт |
| Напруга пробою сток-витік Vds | 20 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 0,4-1 Вольт |
| Постійний струм стоку (25°C) Id | 4,2 Ампер |
| Бренд | Diodes |
| Розсіювана потужність (25°C) Pd | 0,8 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,045 Ом |
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Додаткова інформація
Опис
це N-канальний MOSFET з ізольованим затвором збагаченого типу. Транзистор призначений для силової або сигнальної комутації та може використовуватися в таких вузлах: низьковольтні DC-DC перетворювачі, BMS, автомобільна електроніка, драйвери двигунів, ключі навантаження та системи керування живленням.
Технічні характеристики
- Тип: N-канальний MOSFET з ізольованим затвором збагаченого типу
- Корпус: SOT-23
- Монтаж: SMD (поверхневий монтаж)
- Напруга стік-витік (VDS), за карткою: 20 В
- Постійний струм стоку (ID), за карткою: 1.2 А
- Опір відкритого каналу (RDS(on)), за карткою: 25 мОм
Функціонал
- Робота у DC-DC перетворювачах
- Керування силовим навантаженням у драйверних схемах
- Керування силовими лініями у BMS
- Комутація навантаження
- Керування лініями живлення
- Силова або сигнальна комутація
Розпіновка
Корпус SOT-23, стандартна для цієї групи MOSFET орієнтація, вид зверху: 1. Gate (G, Затвор) 2. Source (S, Витік) 3. Drain (D, Сток) Для заміни деталлю іншого виробника цокольовку все одно слід звірити.
