АкціїТранзистор польовий PHB11N06LT
N-Ch 55V; 10.3A; 33W; 0.15 Ohm; LogicLevel
на складі 10 шт.
в магазині 6 шт.
код: A118278
NXP (Philips)
D2-PAK
NXP (Philips)
D2-PAK

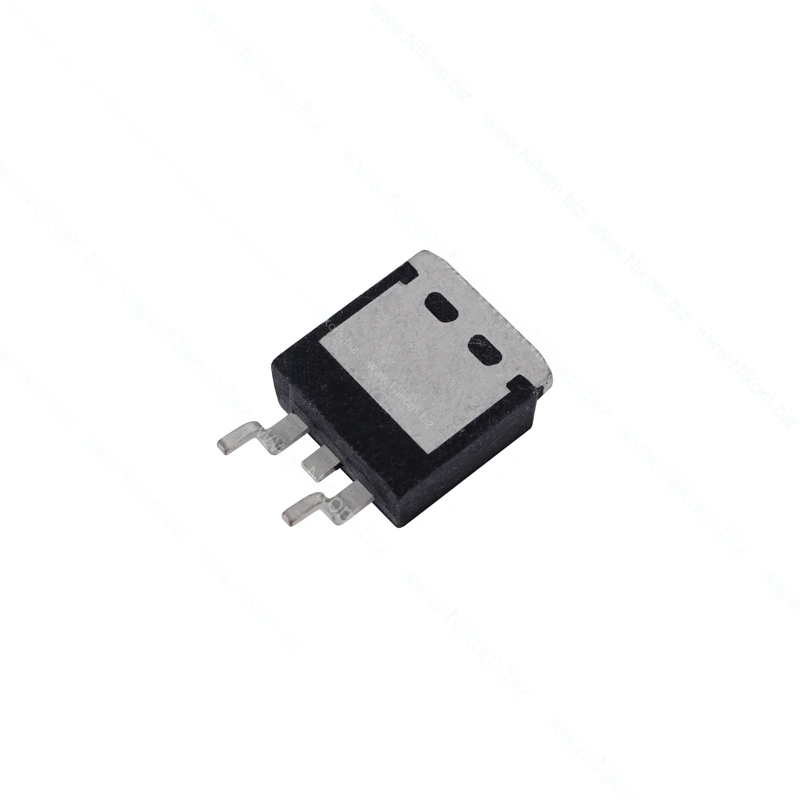

Транзистор польовий PHB11N06LT
N-Ch 55V; 10.3A; 33W; 0.15 Ohm; LogicLevel
16 грн
код:
| Параметр | Значення |
|---|---|
| Час закриття транзистора td(off) | 30 Наносекунд |
| Час відкриття транзистора td(on) | 16 Наносекунд |
| Кількість каналів | 1 |
| Корпус | D2-PAK |
| Максимальна робоча температура | 175 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 15 Вольт |
| Напруга пробою сток-витік Vds | 55 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 1-2 Вольт |
| Постійний струм стоку (25°C) Id | 10,5 Ампер |
| Бренд | NXP |
| Розсіювана потужність (25°C) Pd | 33 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,15 Ом |
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Додаткова інформація
Опис
це N-канальний MOSFET з ізольованим затвором збагаченого типу. Транзистор призначений для силової або сигнальної комутації та може використовуватися в таких вузлах: низьковольтні DC-DC перетворювачі, BMS, автомобільна електроніка, драйвери двигунів, ключі навантаження та системи керування живленням.
Технічні характеристики
- Тип: N-канальний MOSFET з ізольованим затвором збагаченого типу
- Корпус: D2-Pak
- Монтаж: SMD (поверхневий монтаж)
- Напруга стік-витік (VDS), за карткою: 55 В
- Постійний струм стоку (ID), за карткою: 10.3 А
- Потужність розсіювання (PD), за карткою: 33 Вт
- Опір відкритого каналу (RDS(on)), за карткою: 0.15 Ом
- Особливості: Logic Level / керування зниженою напругою затвора (якщо це підтверджує datasheet конкретної ревізії)
Функціонал
- Робота у DC-DC перетворювачах
- Керування силовим навантаженням у драйверних схемах
- Керування силовими лініями у BMS
- Комутація навантаження
- Керування лініями живлення
- Силова або сигнальна комутація
Розпіновка
Корпус D2-Pak. Для стандартного одиночного силового MOSFET, якщо дивитися згідно креслення корпусу: 1. Gate (G, Затвор) 2. Drain (D, Сток) 3. Source (S, Витік) Велика металева/теплова площадка зазвичай електрично з'єднана з Drain (D).
