АкціїТранзистор польовий IRLML6302TR (CBQWO)
P-ch; Vdss=-20 В, Id=-0,78 а, Pd=054 Вт, Rds=0,60 Ом
на складі 106 шт.
в магазині 72 шт.
код: A118296
IR
SOT-23
IR
SOT-23

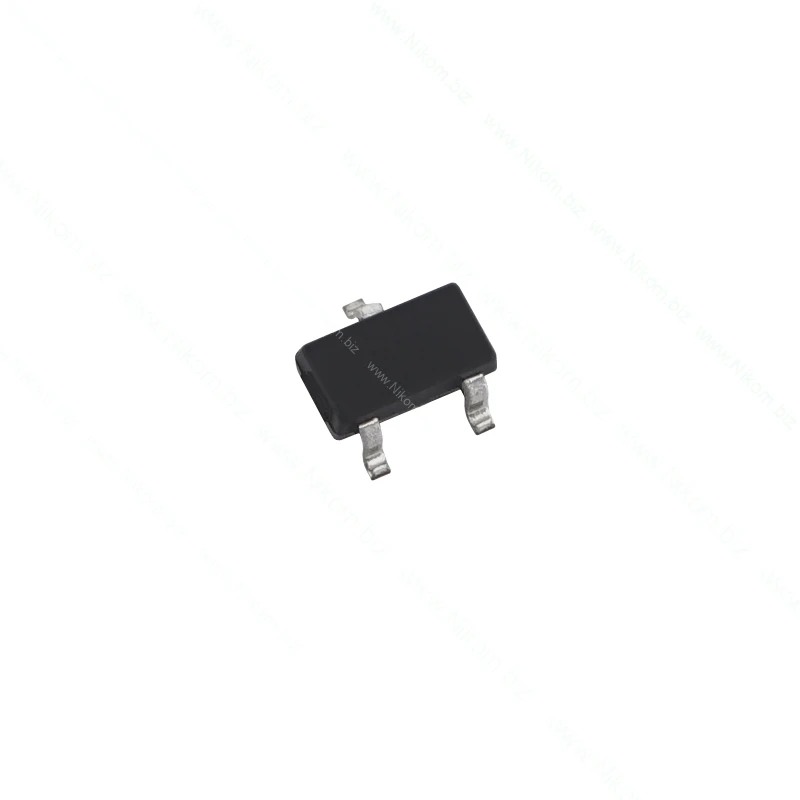

Транзистор польовий IRLML6302TR (CBQWO)
P-ch; Vdss=-20 В, Id=-0,78 а, Pd=054 Вт, Rds=0,60 Ом
6.2 грн
код:
| Параметр | Значення |
|---|---|
| Час закриття транзистора td(off) | 22 Наносекунд |
| Час відкриття транзистора td(on) | 13 Наносекунд |
| Кількість каналів | 1 |
| Корпус | SOT-23 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 12 Вольт |
| Напруга пробою сток-витік Vds | 20 Вольт |
| Полярність | P-Channel |
| Порогова напруга затвор-витік Vgs(th) | 0,7 Вольт |
| Постійний струм стоку (25°C) Id | 0,78 Ампер |
| Бренд | IR |
| Розсіювана потужність (25°C) Pd | 0,54 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,9 Ом |
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Додаткова інформація
Опис
це P-канальний MOSFET з ізольованим затвором збагаченого типу. Транзистор призначений для силової або сигнальної комутації та може використовуватися в таких вузлах: низьковольтні DC-DC перетворювачі, BMS, автомобільна електроніка, драйвери двигунів, ключі навантаження та системи керування живленням.
Технічні характеристики
- Тип: P-канальний MOSFET з ізольованим затвором збагаченого типу
- Корпус: SOT-23
- Монтаж: SMD (поверхневий монтаж)
- Напруга стік-витік (VDS), за карткою: -20
- Постійний струм стоку (ID), за карткою: -0,78
- Потужність розсіювання (PD), за карткою: 054
- Опір відкритого каналу (RDS(on)), за карткою: 0,60 Ом
- Особливості: Logic Level / керування зниженою напругою затвора (якщо це підтверджує datasheet конкретної ревізії)
Функціонал
- Робота у DC-DC перетворювачах
- Керування силовим навантаженням у драйверних схемах
- Керування силовими лініями у BMS
- Комутація навантаження
- Керування лініями живлення
- Силова або сигнальна комутація
Розпіновка
Корпус SOT-23, стандартна для цієї групи MOSFET орієнтація, вид зверху: 1. Gate (G, Затвор) 2. Source (S, Витік) 3. Drain (D, Сток) Для заміни деталлю іншого виробника цокольовку все одно слід звірити.
