АкціїТранзистор польовий IRLMS6802TRPBF
P-Ch; 20V; 5,6A; 2W; 0,05Ohm;
на складі 48 шт.
в магазині 50 шт.
код: A118320
TECH PUBLIC

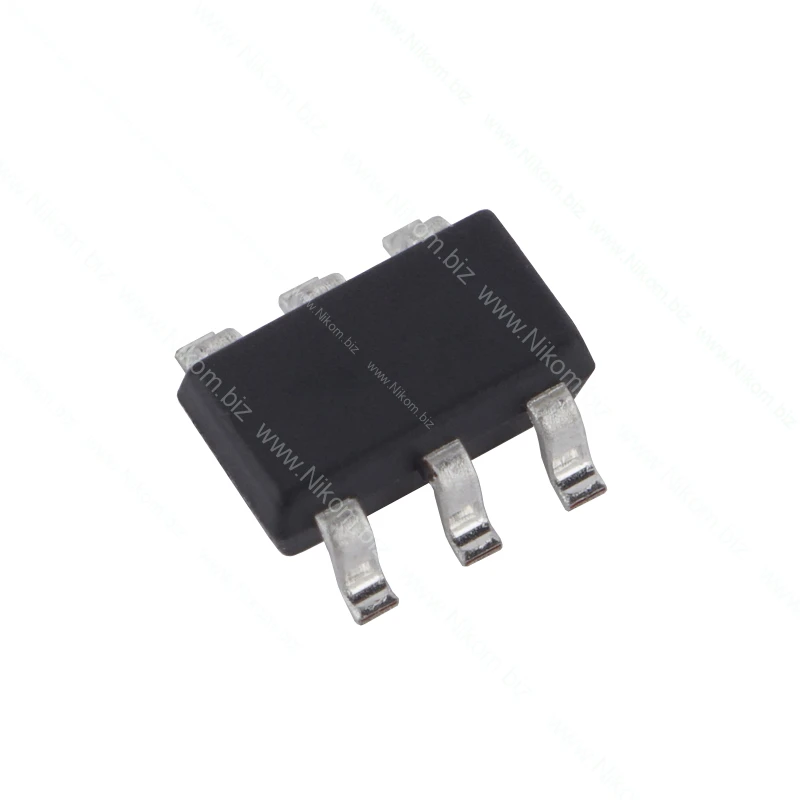

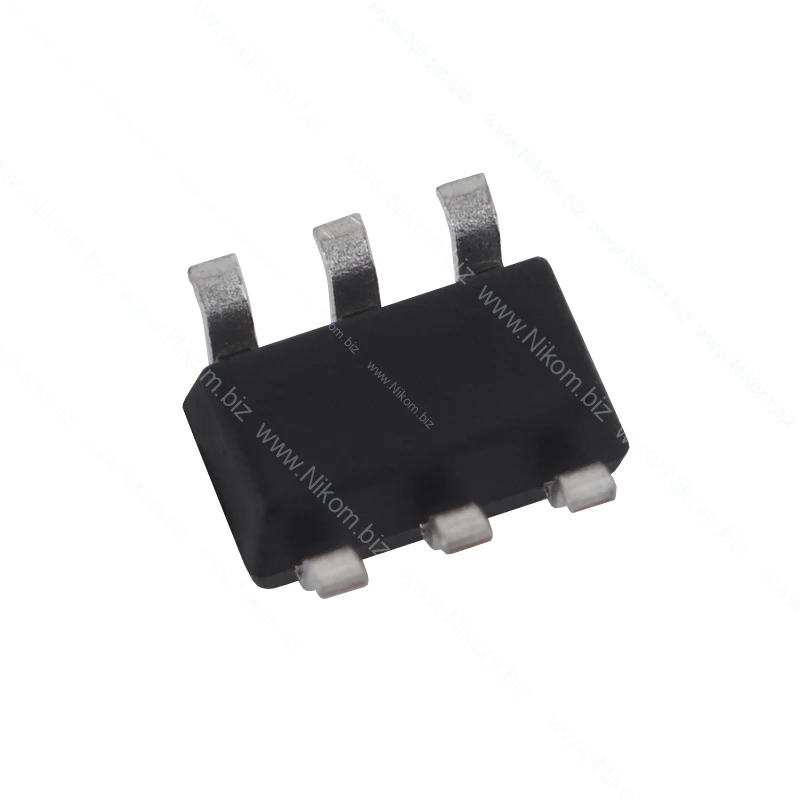

SOT-163
TECH PUBLIC
SOT-163
Транзистор польовий IRLMS6802TRPBF
P-Ch; 20V; 5,6A; 2W; 0,05Ohm;
14.5 грн
код:
| Параметр | Значення |
|---|---|
| Час закриття транзистора td(off) | 70 Наносекунд |
| Час відкриття транзистора td(on) | 12 Наносекунд |
| Кількість каналів | 1 |
| Корпус | SOT-23-6 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 12 Вольт |
| Напруга пробою сток-витік Vds | 20 Вольт |
| Полярність | P-Channel |
| Порогова напруга затвор-витік Vgs(th) | 0,6-1,2 Вольт |
| Постійний струм стоку (25°C) Id | 5,6 Ампер |
| Бренд | IR |
| Розсіювана потужність (25°C) Pd | 2 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,05 Ом |
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Додаткова інформація
Опис
це P-канальний MOSFET з ізольованим затвором збагаченого типу. Транзистор призначений для силової або сигнальної комутації та може використовуватися в таких вузлах: низьковольтні DC-DC перетворювачі, BMS, автомобільна електроніка, драйвери двигунів, ключі навантаження та системи керування живленням.
Технічні характеристики
- Тип: P-канальний MOSFET з ізольованим затвором збагаченого типу
- Корпус: SOT-163
- Монтаж: SMD (поверхневий монтаж)
- Напруга стік-витік (VDS), за карткою: 20 В
- Постійний струм стоку (ID), за карткою: 5,6 А
- Потужність розсіювання (PD), за карткою: 2 Вт
- Опір відкритого каналу (RDS(on)), за карткою: 0,05 Ом
- Особливості: Logic Level / керування зниженою напругою затвора (якщо це підтверджує datasheet конкретної ревізії)
Функціонал
- Робота у DC-DC перетворювачах
- Керування силовим навантаженням у драйверних схемах
- Керування силовими лініями у BMS
- Комутація навантаження
- Керування лініями живлення
- Силова або сигнальна комутація
Розпіновка
Корпус SOT-163 / Micro6. Для Micro6 IR силових MOSFET цієї серії: 1. Drain (D) 2. Drain (D) 3. Gate (G) 4. Source (S) 5. Drain (D) 6. Drain (D)
