АкціїТранзистор польовий IRL520S
N-ch; 100V; 9,2A; 60W; 0,27 Ohm
на складі 7 шт.
в магазині 8 шт.
код: A118337
IR
D2-PAK
IR
D2-PAK

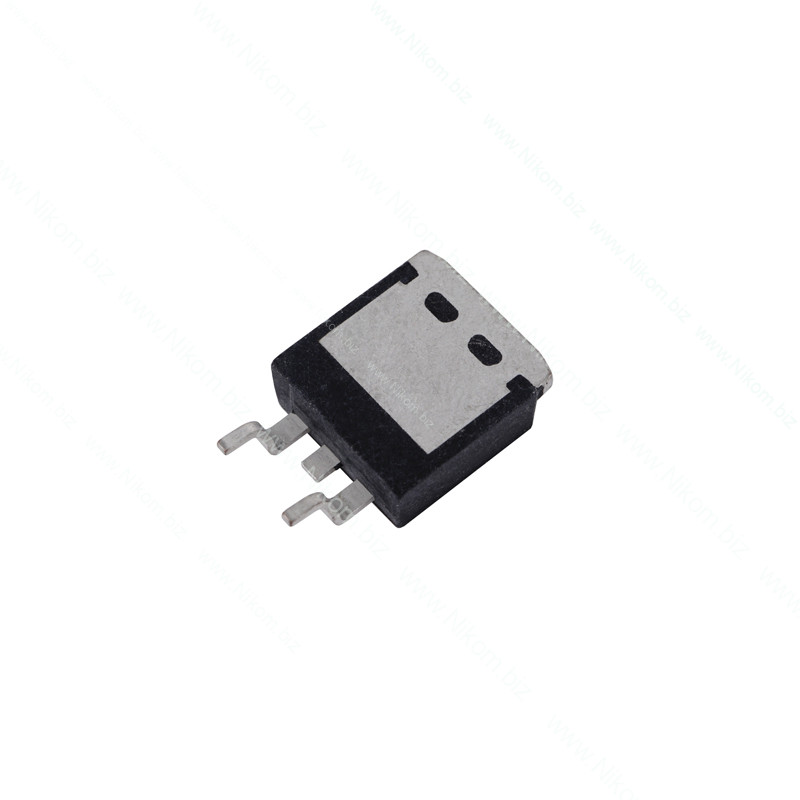

Транзистор польовий IRL520S
N-ch; 100V; 9,2A; 60W; 0,27 Ohm
23.5 грн
код:
| Параметр | Значення |
|---|---|
| Час закриття транзистора td(off) | 21 Наносекунд |
| Час відкриття транзистора td(on) | 9,8 Наносекунд |
| Кількість каналів | 1 |
| Корпус | D2-PAK |
| Максимальна робоча температура | 175 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 10 Вольт |
| Напруга пробою сток-витік Vds | 100 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 1-2 Вольт |
| Постійний струм стоку (25°C) Id | 9,2 Ампер |
| Бренд | IR |
| Розсіювана потужність (25°C) Pd | 60 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,38 Ом |
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Додаткова інформація
Опис
це N-канальний Logic-Level MOSFET з ізольованим затвором збагаченого типу. Використовується в DC-DC перетворювачах, автомобільній електроніці, BMS, драйверах двигунів, ключах навантаження та інших імпульсних силових вузлах.
Технічні характеристики
- Тип / канал: N-канальний Logic-Level MOSFET
- Максимальна напруга стік-витік (VDS): 100 В
- Максимальний постійний струм стоку (ID): 9,2 А
- Опір відкритого каналу (RDS(on)): 0,27…0,38 Ом залежно від ревізії/умов VGS
- Порогова напруга затвор-витік (VGS(th)): 1…2 В
- Максимальна напруга затвор-витік (VGS): ±10 В
- Максимальна потужність розсіювання (PD): 60 Вт
- Робоча / максимальна температура переходу: -55…+175 °C
- Швидкодія / час перемикання: td(on) ≈9,8 нс; td(off) ≈21 нс
- Корпус: D2-PAK
Функціонал
- Робота у DC-DC перетворювачах
- Робота в автомобільній електроніці
- Робота у BMS
- Керування силовим навантаженням у драйверних схемах
- Комутація електричного навантаження
Розпіновка
Корпус D2-PAK, стандартний силовий SMD MOSFET: 1. Gate (G) 2. Drain (D) 3. Source (S). Велика теплова площадка/фланець також електрично з’єднана з Drain (D).
