АкціїТранзистор польовий QM3056M
N-Ch; 30V; 103A; 0,0042 Ohm
на складі 8 шт.
в магазині 8 шт.
код: A118343
UBIQ
QFN-8
UBIQ
QFN-8

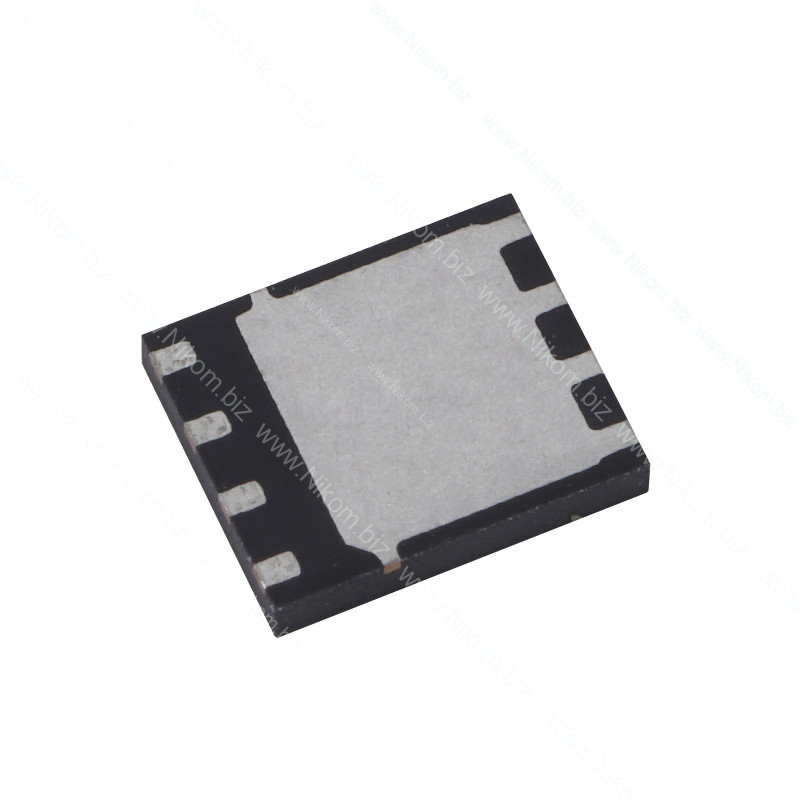

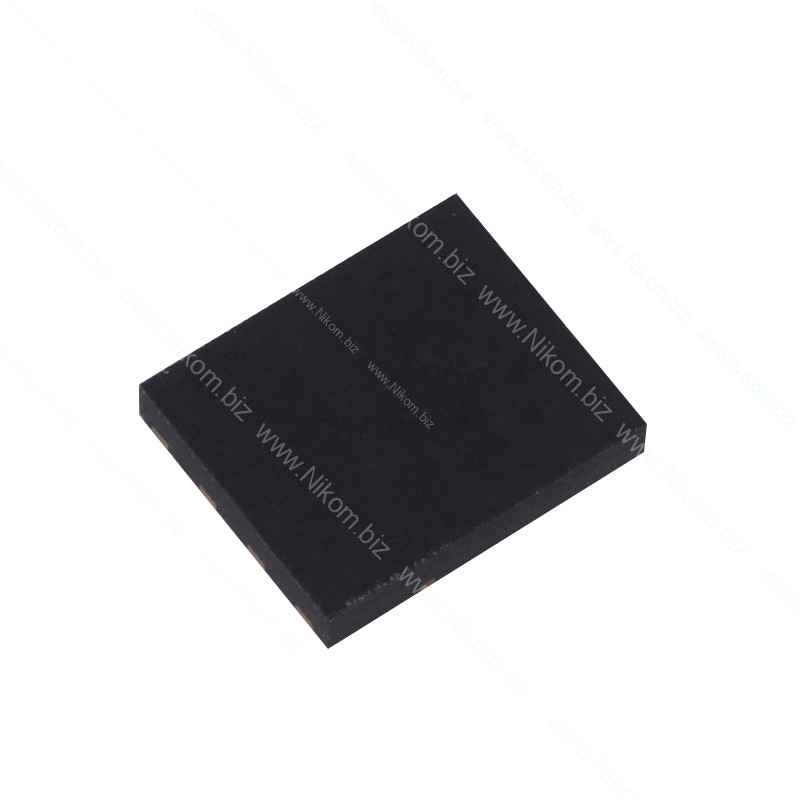

Транзистор польовий QM3056M
N-Ch; 30V; 103A; 0,0042 Ohm
49 грн
код:
| Параметр | Значення |
|---|---|
| Час закриття транзистора td(off) | 80 Наносекунд |
| Час відкриття транзистора td(on) | 40 Наносекунд |
| Кількість каналів | 1 |
| Корпус | DFN5X6-8 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 20 Вольт |
| Напруга пробою сток-витік Vds | 30 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 1,2-1,5 Вольт |
| Постійний струм стоку (25°C) Id | 103 Ампер |
| Бренд | Ubio |
| Розсіювана потужність (25°C) Pd | 70 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,0042 Ом |
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Додаткова інформація
Опис
це N-канальний MOSFET з ізольованим затвором збагаченого типу. Використовується в DC-DC перетворювачах, автомобільній електроніці, BMS, драйверах двигунів, ключах навантаження та інших імпульсних силових вузлах.
Технічні характеристики
- Тип / канал: N-канальний MOSFET
- Максимальна напруга стік-витік (VDS): 30 В
- Максимальний постійний струм стоку (ID): 103 А
- Максимальний імпульсний струм стоку (IDM): 300 А
- Опір відкритого каналу (RDS(on)): 4,2 мОм @10 В
- Порогова напруга затвор-витік (VGS(th)): 1,2…1,5 В
- Максимальна напруга затвор-витік (VGS): ±20 В
- Максимальна потужність розсіювання (PD): 70 Вт у картці Nikom; 175 Вт у деяких UBIQ каталогах за Tc
- Робоча / максимальна температура переходу: -55…+150 °C
- Повний заряд затвора (Qg): ≈82 нКл
- Корпус: QFN-8
Функціонал
- Робота у DC-DC перетворювачах
- Робота в автомобільній електроніці
- Робота у BMS
- Керування силовим навантаженням у драйверних схемах
- Комутація електричного навантаження
Розпіновка
Корпус QFN-8, вид зверху за нумерацією корпусу: 1. Source (S) 2. Source (S) 3. Source (S) 4. Gate (G) 5. Drain (D) 6. Drain (D) 7. Drain (D) 8. Drain (D). Велика нижня теплова площадка, якщо присутня у конкретному DFN/QFN виконанні, відноситься до силового вузла Drain.
