АкціїПлата розширення PCA9685
64х26х12мм, Uжив=3,3-5В, I2C, ШІМ, Arduino
Плата розширення PCA9685
64х26х12мм, Uжив=3,3-5В, I2C, ШІМ, Arduino
229 грн
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Додаткова інформація
Опис

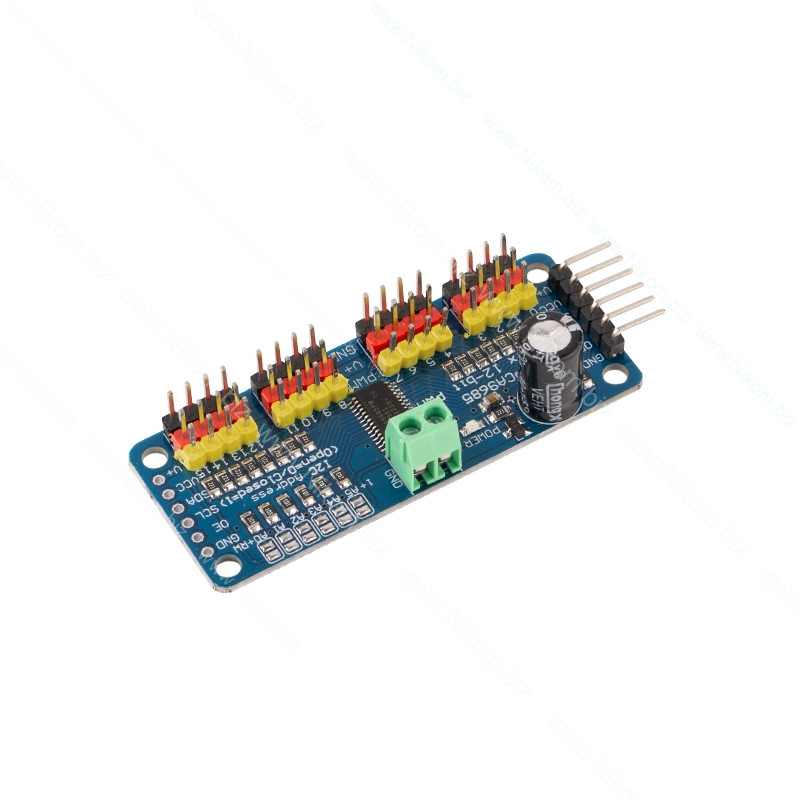

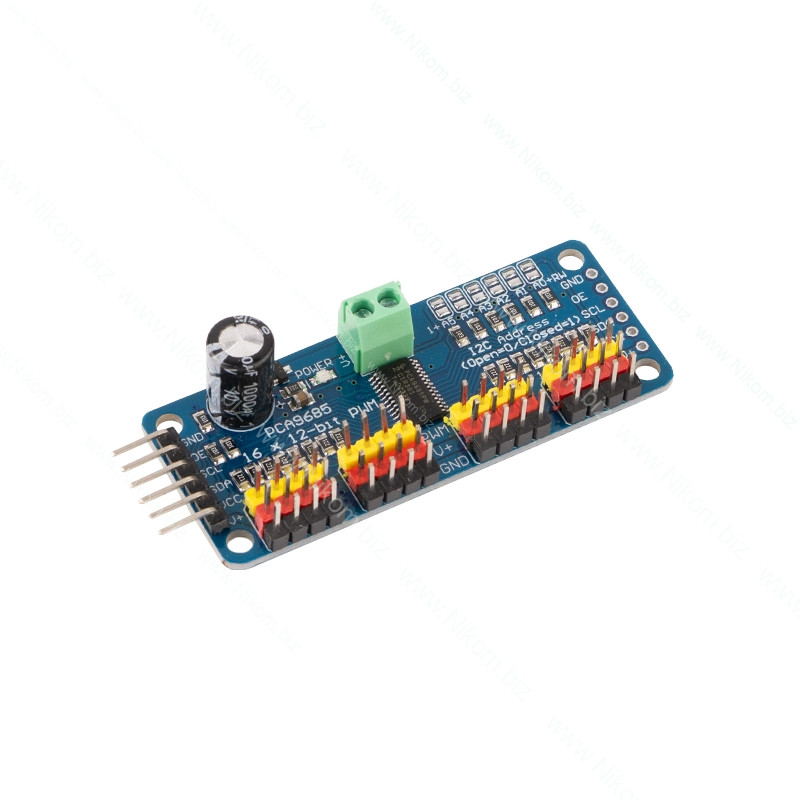

Модуль виконаний на основі 12-ти розрядної мікросхеми ШІМ PCA9685. Модуль дозволяє контролювати до шістнадцяти двигунів. зв'язок модуля з керуючим пристроєм здійснюється за допомогою інтерфейсу I2C. Крім того, можна підключати додаткові модулі за допомогою додаткового набору контактів. У такому разі додатковим модулям необхідно встановити унікальну адресу за допомогою перемичок A0..A5.
Підключення модуля
- GND – загальний контакт;
- OE – дозвіл роботи виходів модуля;
- SLC – лінія тактування I2C;
- SDA – лінія даних I2C;
- Vcc -позитивний полюс живлення PCA9685;
- V – позитивний полюс живлення периферії.
Для підключення двигунів до плати використовуються такі контакти;
- PWM -сигнальна SHIM;
- V-позитивний полюс живлення двигуна;
- GND – загальний провід.
Технічні характеристики
- напруга живлення модуля: 3,3..5;
- частота тактування: 25МГц;
- діапазон регулювання ШІМ: 24..1526 Гц;
- габаритний розмір 66х27х15мм;
- маса нетто: 11г.
