Опис

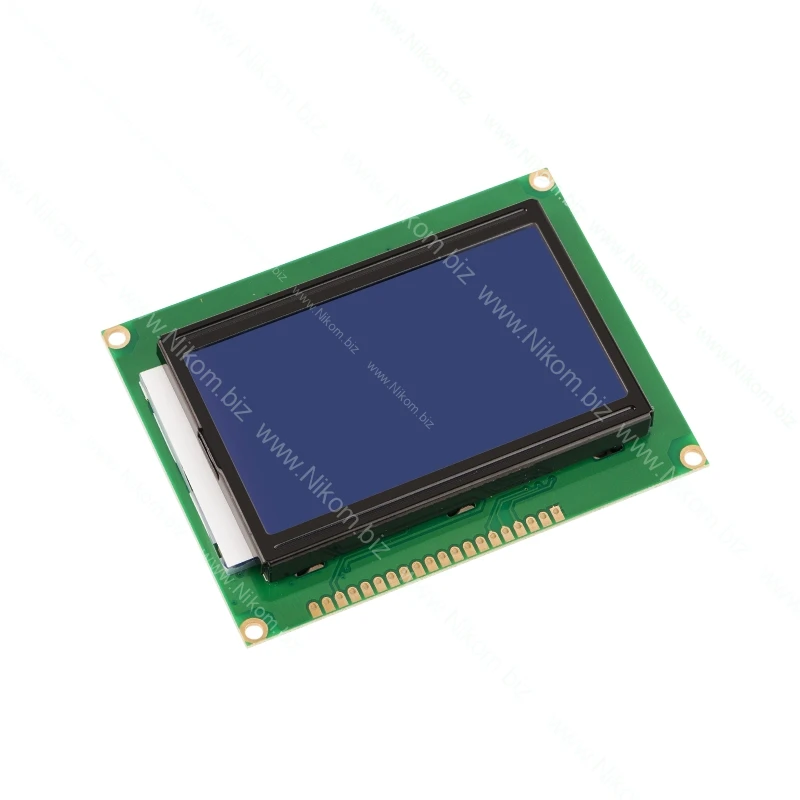

Даний графічний дисплей призначений для виведення різноманітної графічної та текстової інформації та здатний працювати у наступних режимах:

• текстовий: 4 рядки по 16 символів;
• графічний: відображає зображення форматом 128х64.

Модуль підтримує більшість найпоширеніших шрифтів. Крім того, цей дисплей сумісний із бібліотекою LiquidCrystal . При роботі в середовищі розробки Arduino IDE необхідно вибрати цю бібліотеку та вказати виводи, до яких підключений дисплей.

Споживання модуля у нормальному режимі роботи досягає 450 мА; в режимі сну - 30мА.


Підключення модуля

Модуль може бути підключений такими способами:

• 4-бітний інтерфейс: підключається до виводів D4 .. D7 ;
• 8-бітний інтерфейс: підключається до виводів D0 .. D7 ;
• інтерфейс SPI: можна використовувати програмний та апаратний послідовний інтерфейс.

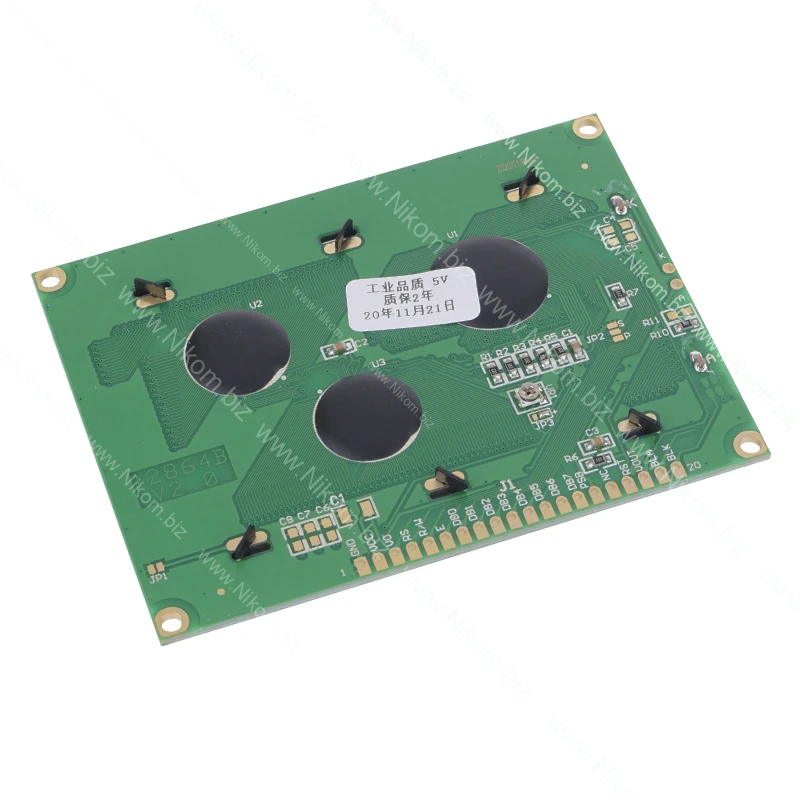

Модуль має такі виводи:

• ВСС – «земля»;
• VDD – живлення модуля;
• VO – контрастність модуля;
• RS – вибір регістру;
• R/W - читання/запис даних, під час підключення на "землю" - режим запису;
• Е - включення;
• D0 - цифровий вивід, що не використовується в 4-бітному режимі;
• D1 - цифровий вивід, що не використовується в 4-бітному режимі;
• D2 - цифровий вивід, що не використовується в 4-бітному режимі;
• D3 - цифровий вивід, що не використовується в 4-бітному режимі;
• D4 – цифровий вивід;
• D5 – цифровий вивід;
• D6 – цифровий вивід;
• D7 – цифровий вивід;
• A – живлення підсвічування;
• K - "земля" підсвічування.

Для регулювання контрастності дисплея необхідно підключити потенціометр номіналом 10 кОм. Середній вивід потенціометра необхідно підключити до виводу VO , два інших до "землі" та живлення.

Технічні характеристики

• напруга живлення: 5;
• споживаний струм: 450 мА;
• розширення дисплею: ​​128х64;
• колір тла: синій;
• колір зображення: білий;
• габаритний розмір: 94х70х11 мм;
• маса нетто: 70 г.
