Опис

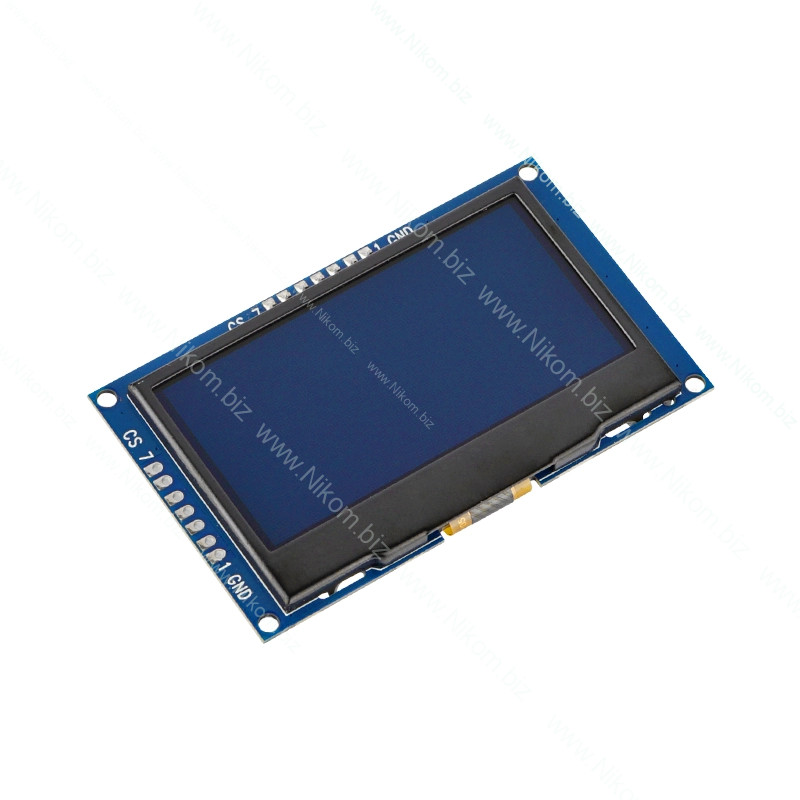

Дисплейний модуль 2.42 дюйма OLED з інтерфейсом SPI (2015a) є компактним рішенням для відображення інформації з роздільною здатністю 128×64. Модуль оснащений підтримкою різних кольорів підсвітки (білий, синій, жовтий, зелений) і має елегантний дизайн. Він включає 7-контактний роз'єм для зручного підключення та підтримує широкий кут огляду. Конструкція модуля включає скло та компактний корпус, що забезпечує його надійність у різних умовах.

Технічні характеристики

• Драйверний чіп: SSD1309
• Підтримувані інтерфейси: IIC/SPI
• Роздільна здатність: 128×64
• Розмір дисплея: 2.42 дюйма
• Розміри модуля: 71×43.5 мм
• Розміри скла: 60.5×37.00 мм
• Розмір дисплейної області: 55.02×27.49 мм
• Робоча напруга: 3.3-5V
• Кількість контактів: 7 PIN
• Кут огляду: >160°
• Робоча температура: -40°C ~ 70°C
• Температура зберігання: -40°C ~ 80°C

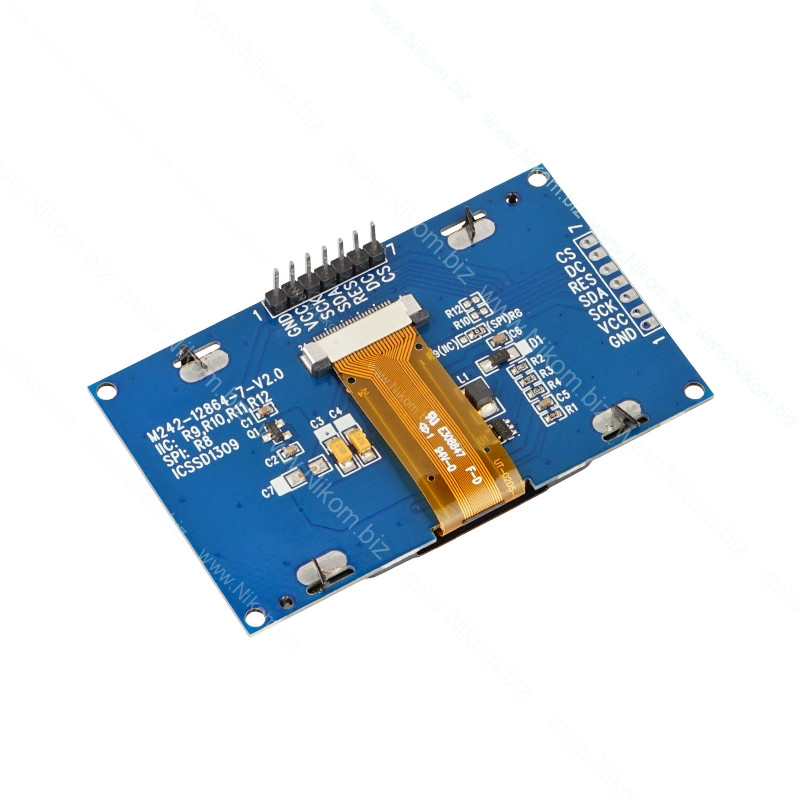

Призначення виводів
