АкціїРКІ дисплей графічний LCMD12864G-970
38,5×28,2мм; 128X64; на ST7567; живлення 3,3
на складі 2 шт.
в магазині 2 шт.
код: A180048
China
China
РКІ дисплей графічний LCMD12864G-970
38,5×28,2мм; 128X64; на ST7567; живлення 3,3
188.5 грн
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Додаткова інформація
Опис

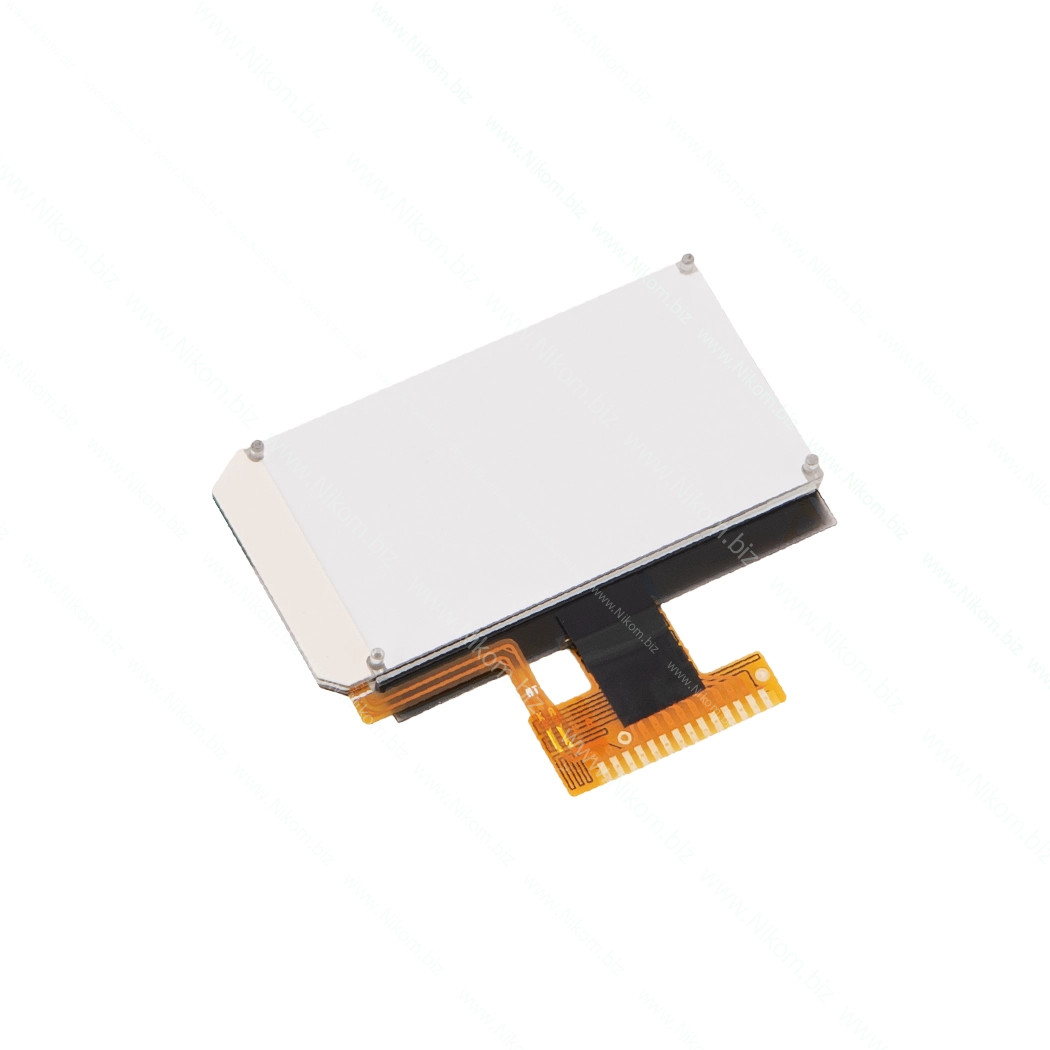

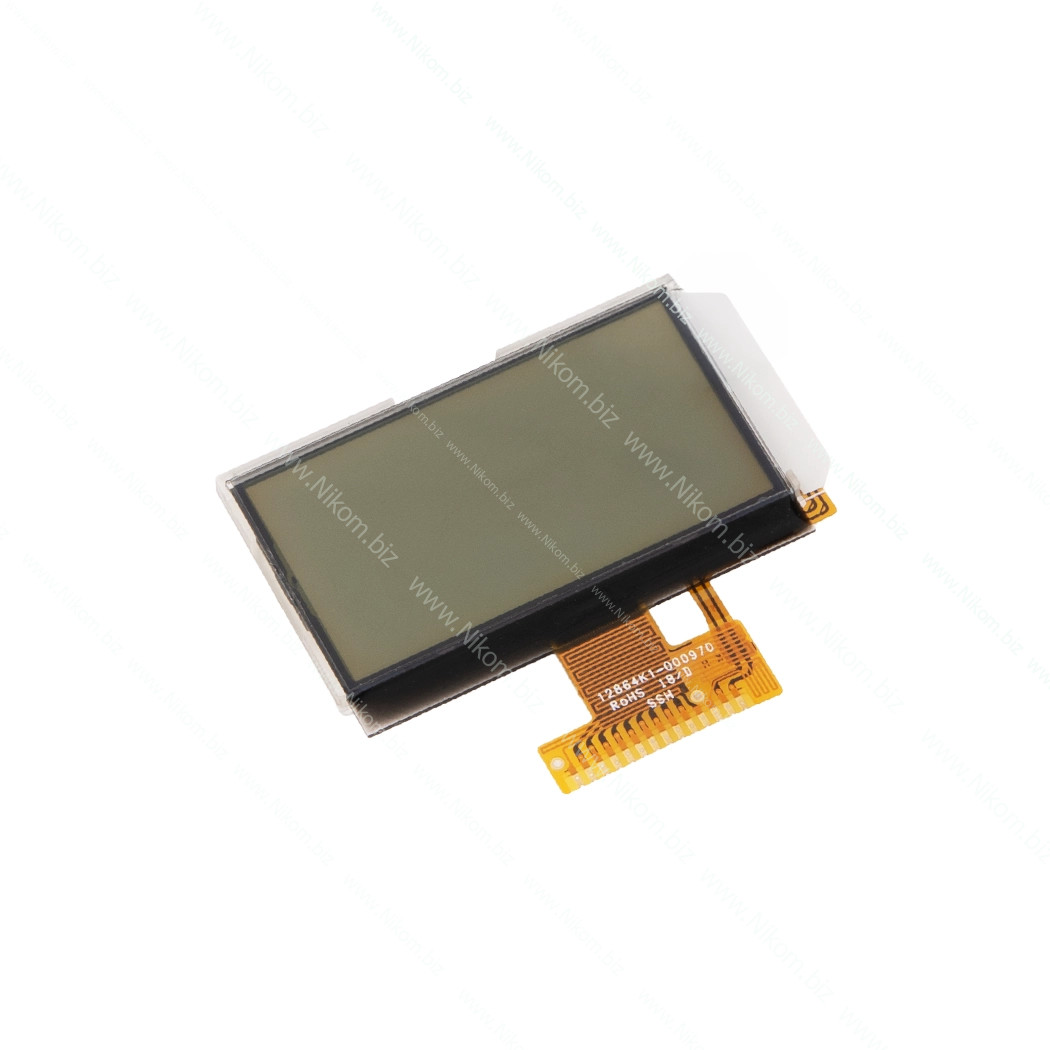

Графічний РК-дисплей 128×64 з SPI-інтерфейсом призначений для виведення текстової та графічної інформації в мікроконтролерних системах. Побудований на контролері ST7567, використовує FSTN матрицю з білою світлодіодною підсвіткою.
Технічні характеристики
- Роздільна здатність: 128×64
- Модель: LCMD12864G-970
- Тип матриці: FSTN (позитивна)
- Кут огляду: 6 o’clock
- Контролер: ST7567
- Інтерфейс: SPI (послідовний)
- Напруга живлення: 3.3 В
- Підсвітка: біла LED (2 світлодіоди)
- Габарити модуля: 38.5×28.2 мм
- Робоча температура: -20°C ~ +70°C
- Температура зберігання: -30°C ~ +80°C
- Кількість виводів: 14
Функціонал
- Відображення графіки та тексту у форматі 128×64
- Передача даних по SPI (SCK, SDA)
- Керування командами та даними через A0
- Апаратне скидання через RST
- Вибір пристрою через CS
- Регулювання контрасту через внутрішні керуючі виводи
- Живлення логіки та дисплея окремими лініями
- Керування підсвіткою через анод/катод

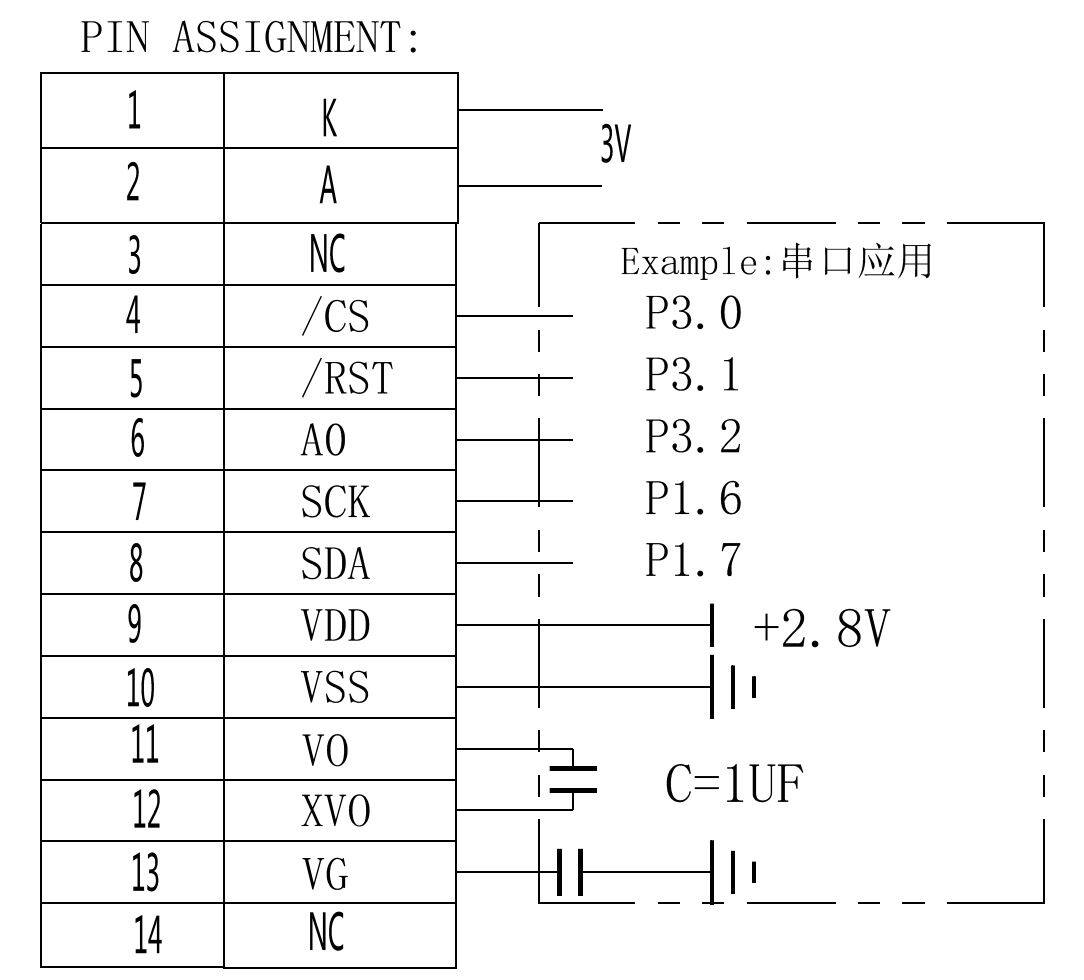

Розпіновка
- 1 — K (катод підсвітки)
- 2 — A (анод підсвітки)
- 3 — NC (не підключено)
- 4 — CS (вибір чіпа)
- 5 — RST (скидання)
- 6 — A0 (дані/команда)
- 7 — SCK (тактовий сигнал SPI)
- 8 — SDA (дані SPI)
- 9 — VDD (живлення)
- 10 — VSS (земля)
- 11 — VO (контраст)
- 12 — XVO (внутрішній генератор)
- 13 — VG (керуюча напруга)
- 14 — NC (не підключено)
