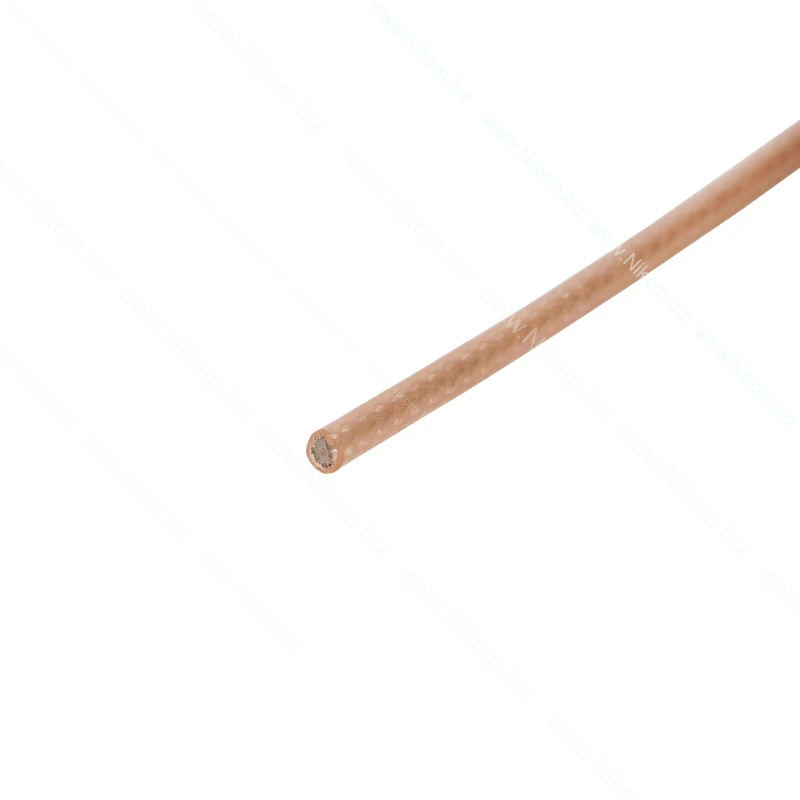

Кабель коаксіальний RG-316 50 Ом
Посріблена мідна жила; діаметр 2,5мм
Опис
Гнучкий коаксіальний кабель RG316 використовується для передачі високочастотних сигналів з хвильовим опором 50 Ом. Застосовується у радіотехніці, антенних системах, вимірювальному обладнанні та СВЧ-пристроях. Має стійкість до високих температур і механічну міцність, оснащений опліткою з посрібленої міді та ізоляцією з фторопласту.
Технічні характеристики
- Хвильовий опір: 50 Ом
- Ємність: 96.5 пФ/м
- Коефіцієнт укорочення: 69.5%
- Діелектрик: FEP, діаметр 1.52 мм
- Внутрішній провідник: посріблена мідь, діаметр 0.51 мм (7×0.17)
- Зовнішня оплітка: мідний дріт з срібним покриттям, щільність оплітки >90%, діаметр 1.95 мм (номінальний)
- Захисна оболонка: FEP, діаметр 2.50 ±0.1 мм
- Напруга пробою: 2000 Vrms
- Робоча напруга: 900 Vrms
- Робоча частота: до 6 ГГц
- Мінімальний радіус вигину: 13 мм
- Маса: приблизно 16 кг/км
- Температурний діапазон: –55…+200 °C
- Відповідність RoHS: так
Затухання (dB/100 м при +25 °C, рівень моря):
- 50 МГц — 30.1
- 400 МГц — 60.4
- 900 МГц — 93.8
- 1000 МГц — 100.3
- 1800 МГц — 147.5
- 2400 МГц — 179.4
- 2500 МГц — 189.6
- 3000 МГц — 209.5
- 6000 МГц — 335.4
Функціонал
- Передача радіочастотних та СВЧ-сигналів
- Застосування в антенних та вимірювальних системах
- Використання у військовій та промисловій апаратурі
- Робота при високих температурах до +200 °C
- Гнучкість та стійкість до багаторазових вигинів
