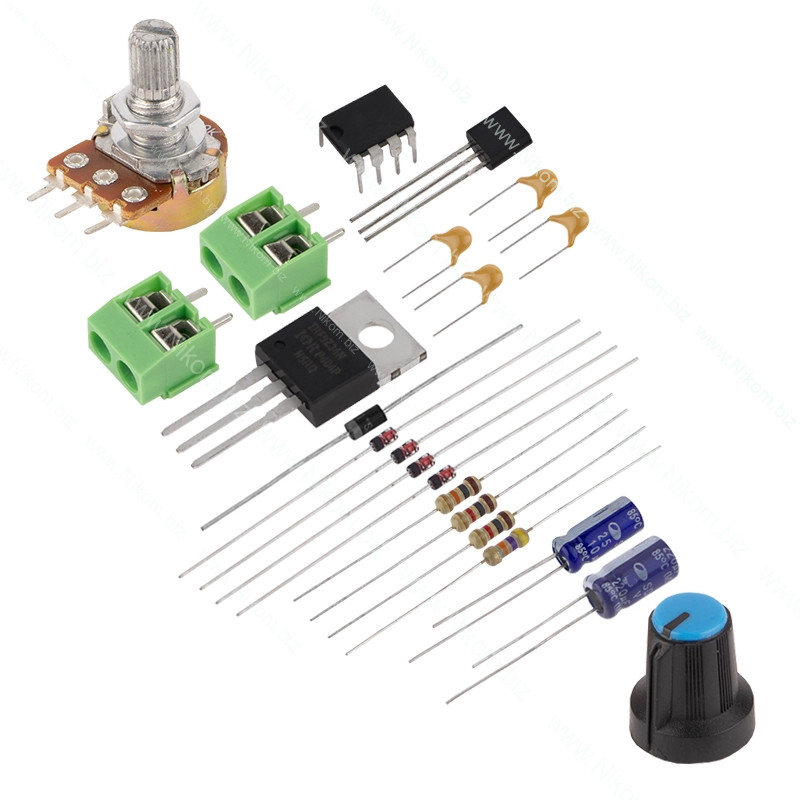

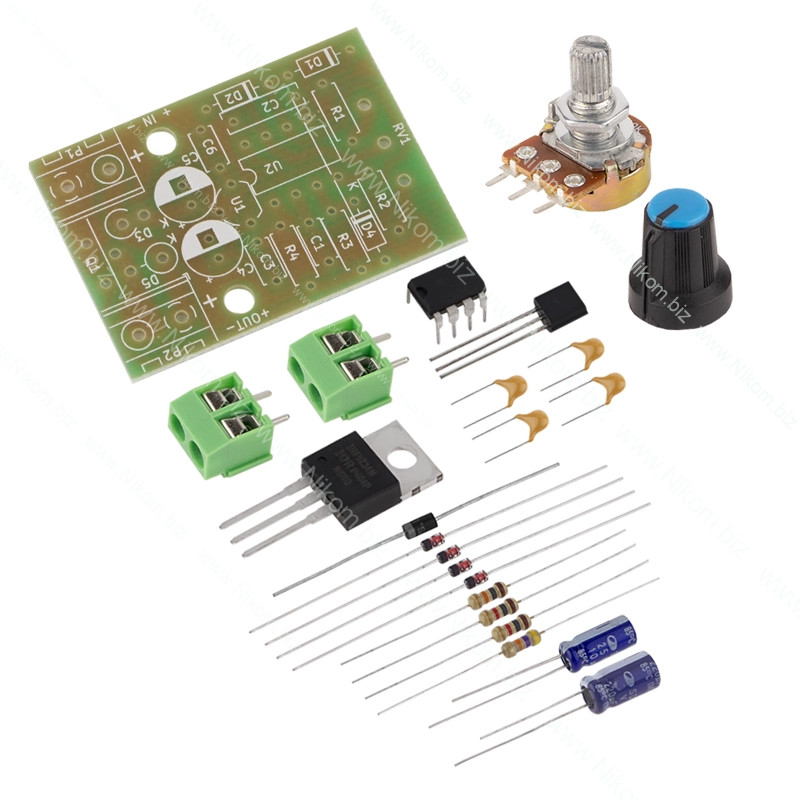

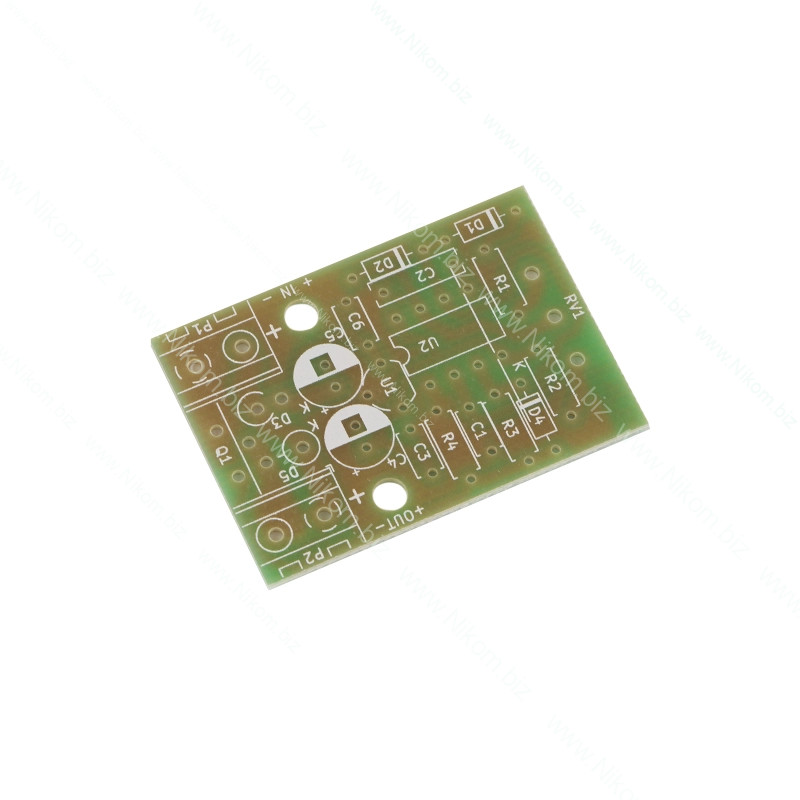

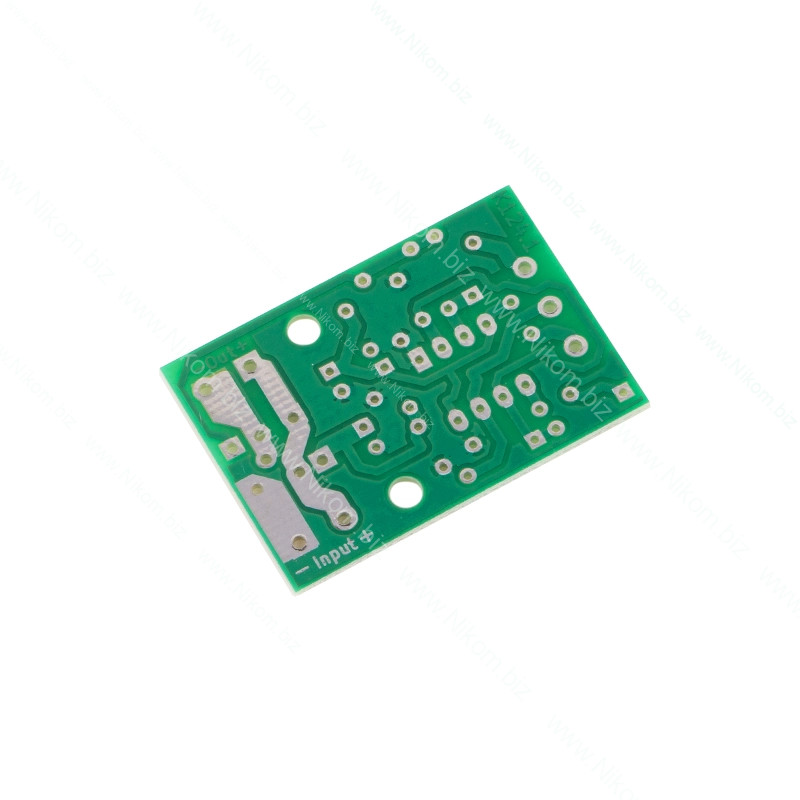

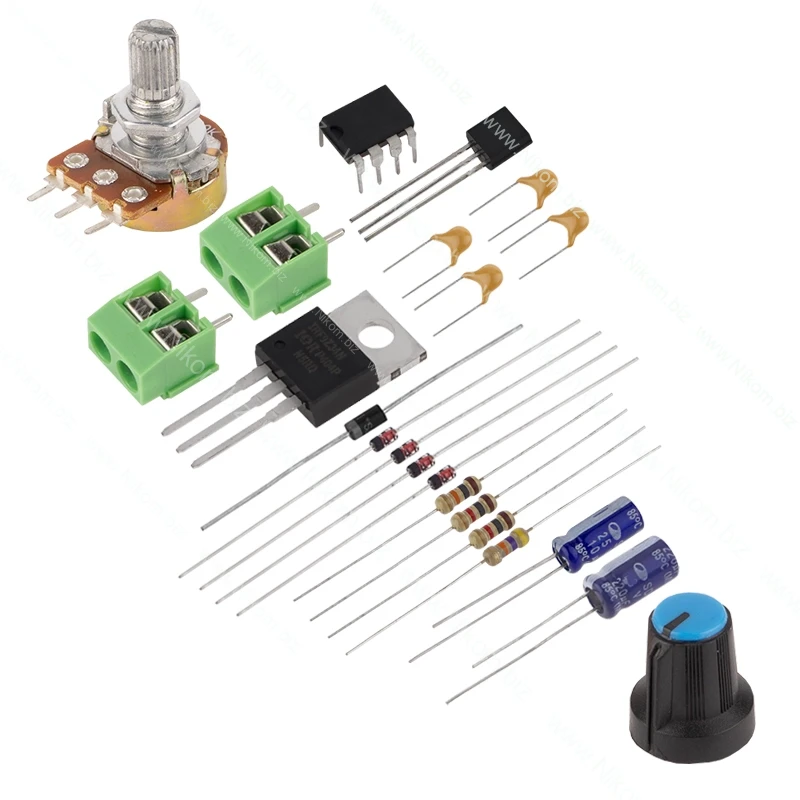

плата, деталі, інструкція, Uin=12-30V, Imax=10A
плата, деталі, інструкція, Uin=12-30V, Imax=10A
Регулятор потужності на основі широтно-імпульсної модуляції призначений для керування середньою потужністю в навантаженні. Використовується для регулювання швидкості обертання колекторних двигунів постійного струму, потужності нагрівальних елементів, ламп розжарювання та світлодіодних стрічок 12-24 В.
• Напруга живлення: 12-30 В.
• Споживаний струм: до 10 мА.
• Максимальний струм навантаження: 10 А.
• Максимальний імпульсний струм навантаження: 25 А.
• Коефіцієнт заповнення ШІМ: 5-95%.
• Частота ШІМ: 20 кГц.
• Розміри: 60x40x20 мм.
• Регулювання швидкості обертання двигунів постійного струму.
• Керування потужністю нагрівальних елементів та освітлення.
• Захист від переполюсовки схеми керування.
• Налаштування скважності імпульсів за допомогою змінного резистора.
• Підтримка індуктивних навантажень із шунтуючим діодом Шотткі.
