АкціїМодуль генератор прямокутних імпульсів
NE555, регулювання частоти, 1Гц..100кГц
на складі 38 шт.
в магазині 14 шт.
код: A310002
China
China

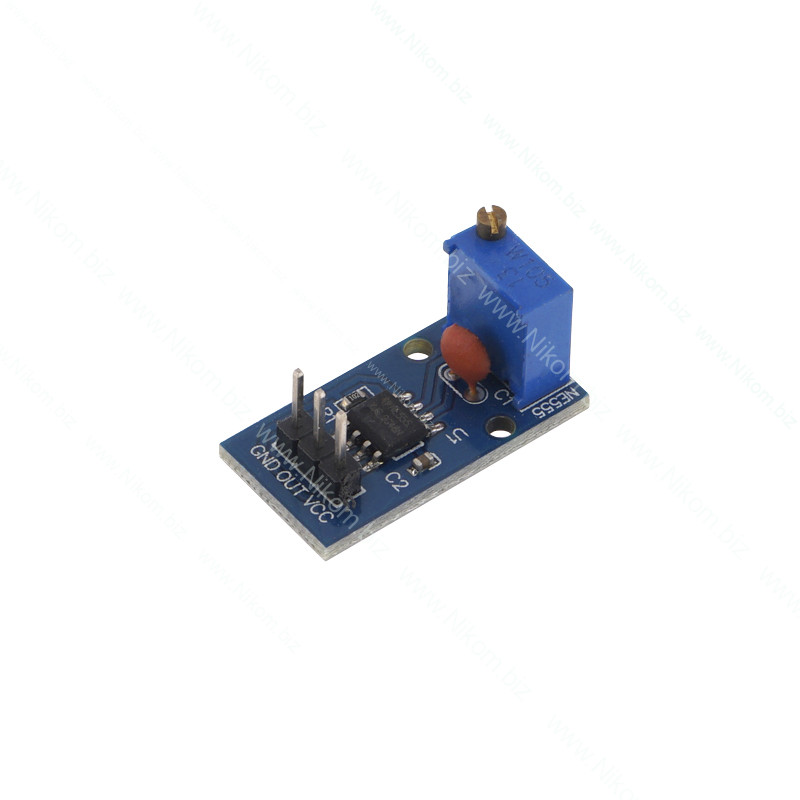

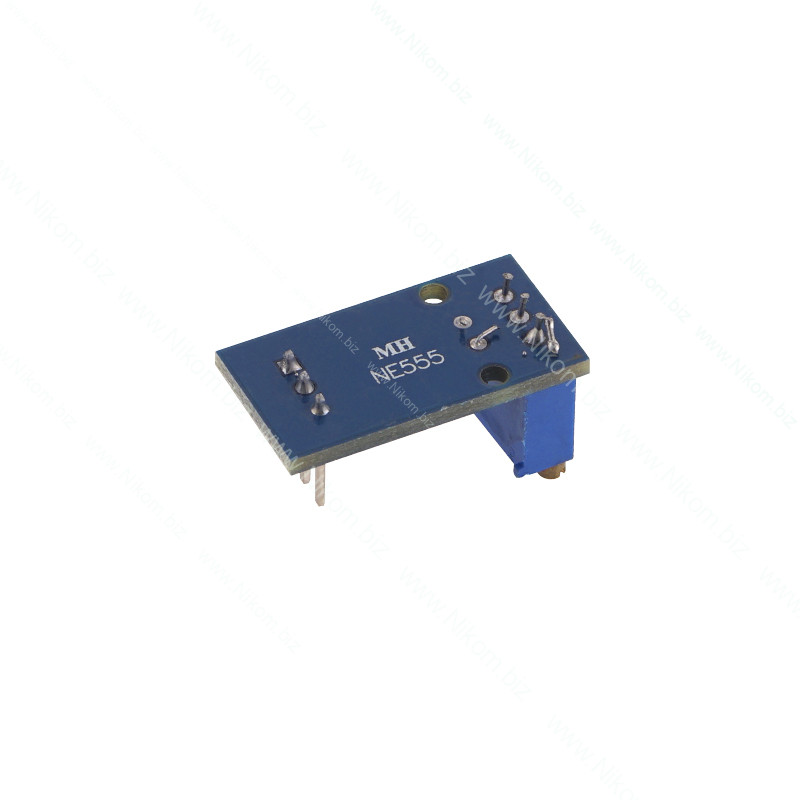

Модуль генератор прямокутних імпульсів
NE555, регулювання частоти, 1Гц..100кГц
45.5 грн.
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Додаткова інформація
Опис

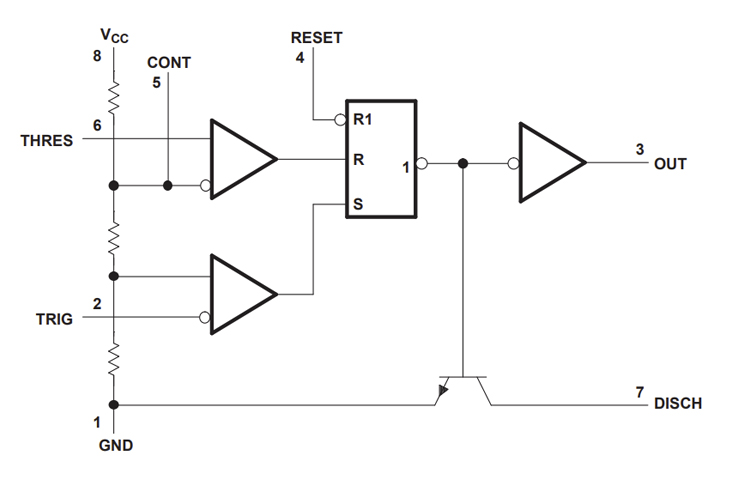

Модуль виконаний на основі мікросхеми NE555 . Цей модуль є генератором прямокутних імпульсів. Діапазон частот регулюється за допомогою встановленого на платі підстроювального резистора .
Підключення
- "VCC" - плюс напруги живлення;
- "GND" – загальний провід («земля»);
- "ВИХІД" -рівень вихідного сигналу. Високий рівень вихідного сигналу дорівнює напрузі 1,5, а низький - 0,25;
Точне налаштування здійснюється за допомогою встановленого на платі підстроювального резистора:
- R1 - підстроювання частоти;
Технічні характеристики
- діапазон частот 1 ГЦ..100 кГц;
- напруга живлення 5..15;
- струм споживання у стані спокою 20 мА;
- максимальний струм споживання 200 мА;
- розмір 29 х 12 х 10 мм.
