Модуль датчик пульсу та рівня насичення киснем крові MAX30100
15.3×15.1мм; 660 нм (червоний), 880 нм (ІЧ); U=1.8–5V; I2C
143.5 грн.
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Додаткова інформація
Опис

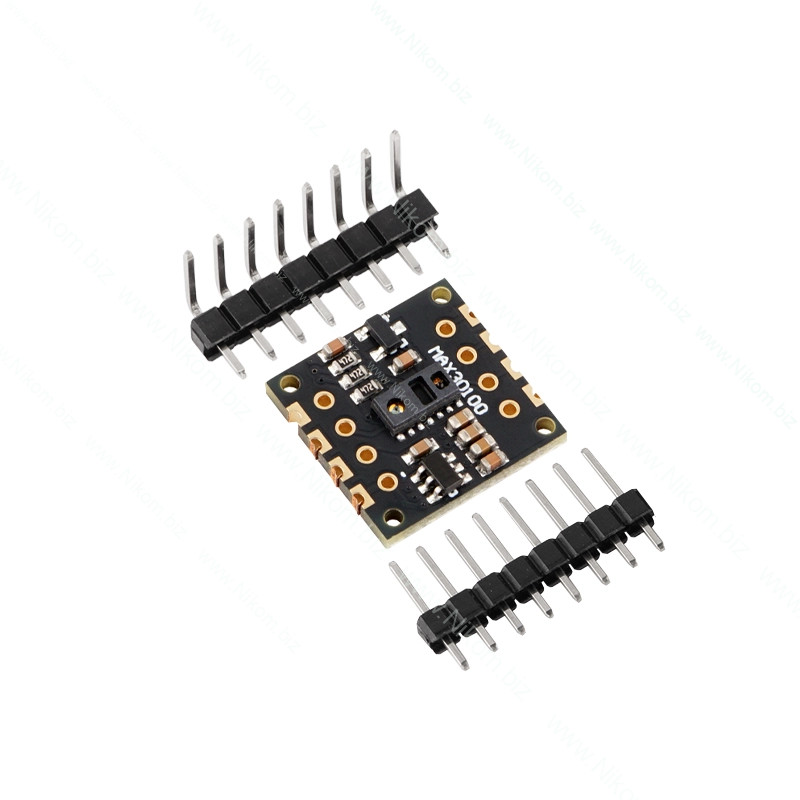

Модуль MAX30100 — компактний датчик для вимірювання пульсу та рівня насичення крові киснем. Оснований на методі PPG (фотоплетизмографії), він використовує два світлодіоди (червоний і інфрачервоний) для визначення насичення крові киснем. Передача даних здійснюється через інтерфейс I2C. Підходить для використання в медичних пристроях і фітнес-обладнанні.
Технічні характеристики
• Напруга живлення: 1.8–5.0 В
• Робоча логіка: 1.8 В (типово, змінюється зовнішнім резистором)
• Інтерфейс: I²C
• Розміри: 15.3 × 15.1 мм
• Довжина хвилі світлодіодів: 660 нм (червоний), 880 нм (ІЧ)
• Тип сигналу: світлове відбиття (PPG)
• Максимальний струм на вхід: ±20 мА
• Допустима напруга на виводах: до 6 В
• Робоча логіка: 1.8 В (типово, змінюється зовнішнім резистором)
• Інтерфейс: I²C
• Розміри: 15.3 × 15.1 мм
• Довжина хвилі світлодіодів: 660 нм (червоний), 880 нм (ІЧ)
• Тип сигналу: світлове відбиття (PPG)
• Максимальний струм на вхід: ±20 мА
• Допустима напруга на виводах: до 6 В
Функціонал
• Вимірювання частоти серцевих скорочень
• Визначення рівня насичення крові киснем (SpO₂)
• Буферизація та передача даних через I²C
• Вбудовані ІЧ та червоні світлодіоди
• Детекція серцевого ритму та пульсової хвилі
• Підходить для носимих пристроїв, медичних сенсорів та спортивної електроніки
• Визначення рівня насичення крові киснем (SpO₂)
• Буферизація та передача даних через I²C
• Вбудовані ІЧ та червоні світлодіоди
• Детекція серцевого ритму та пульсової хвилі
• Підходить для носимих пристроїв, медичних сенсорів та спортивної електроніки

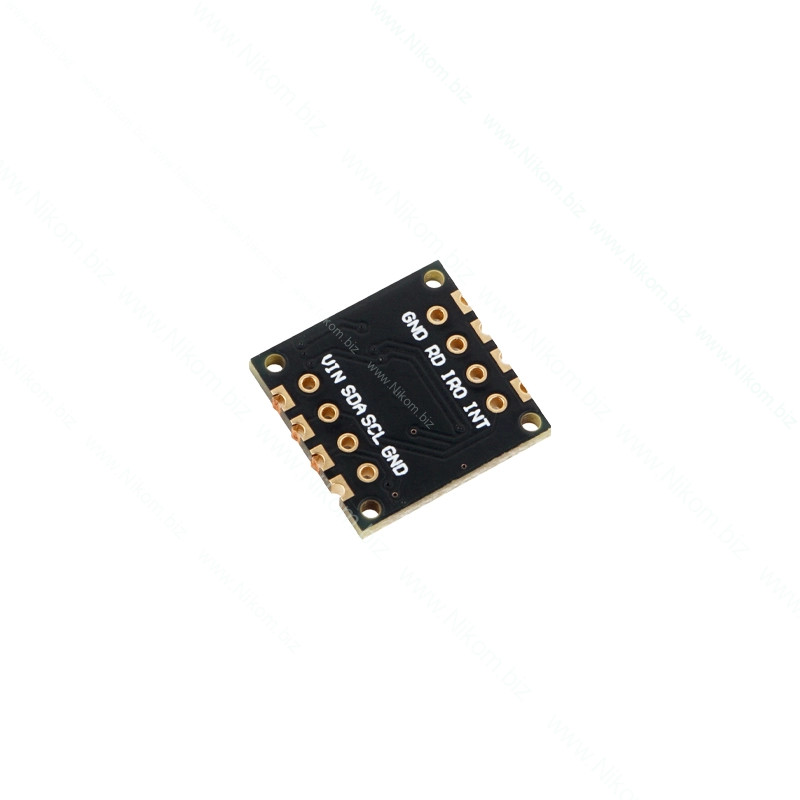

Опис виводів
• VIN: вхідна напруга живлення 1.6–5.5 В
• SDA: лінія даних інтерфейсу I²C
• SCL: лінія тактування інтерфейсу I²C
• GND: земля
• INT: вивід переривання, активний при низькому рівні (відкритий колектор)
• IRD: підключення катода ІЧ-світлодіода та драйвера
• RD: підключення катода червоного світлодіода та драйвера
• SDA: лінія даних інтерфейсу I²C
• SCL: лінія тактування інтерфейсу I²C
• GND: земля
• INT: вивід переривання, активний при низькому рівні (відкритий колектор)
• IRD: підключення катода ІЧ-світлодіода та драйвера
• RD: підключення катода червоного світлодіода та драйвера
