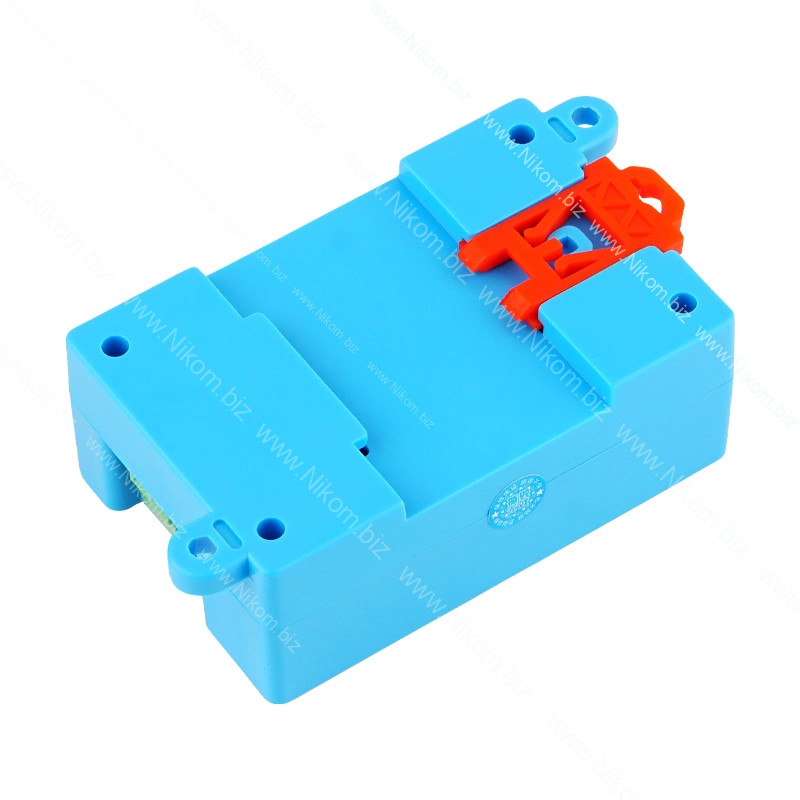

Модуль перемикання джерела живлення YT-100101 5-40VDC
82x54x32 мм; 5-40VDC до 8А; перемикання на резервне живлення
на складі 3 шт.
в магазині 2 шт.
код: A310020
China
China
Модуль перемикання джерела живлення YT-100101 5-40VDC
82x54x32 мм; 5-40VDC до 8А; перемикання на резервне живлення
573 грн.
код:
| Параметр | Значення |
|---|---|
| Тип живлення | DC |
| Максимальний струм, А | 8 |
| Робоча напруга, В | 5 - 40 |
| Діапазон температур, °C | -40 - +85 |
Опис

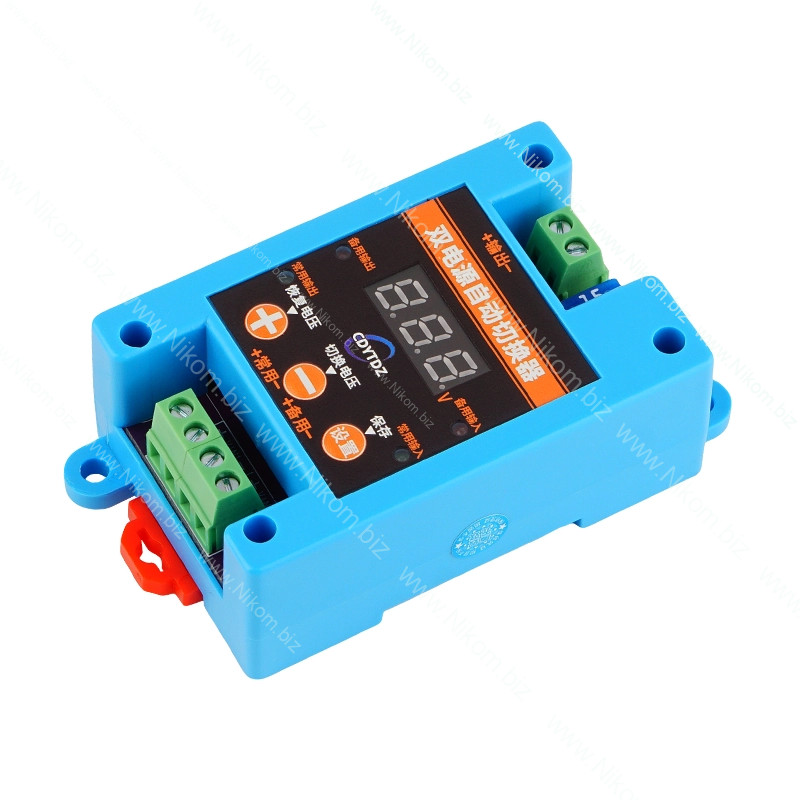

Модуль автоматичного перемикання живлення призначений для перемикання між двома джерелами живлення в діапазоні 5-40 В. Оснащений цифровим дисплеєм для відображення напруги та кнопками для налаштування. Забезпечує захист від зворотного підключення.
Технічні характеристики
• Робоча напруга: 5-40 В.
• Вихідний струм: до 8 А (рекомендується до 5 А).
• Ефективність: до 95%.
• Частота: 100 кГц.
• Пульсації: <0.16 В (при -40°C…+85°C)
• Розміри: 82x54x32 мм.
• Вага: 78 г.
Функціонал
• Автоматичне перемикання між двома джерелами живлення.
• Відображення напруги на цифровому дисплеї.
• Налаштування параметрів кнопками.
• Захист від зворотного підключення.
Налаштування
Керування кнопками- Кнопка “+”: Одноразове натискання вмикає живлення.
- Кнопка “-”: Одноразове натискання вимикає живлення.
- Кнопка “Налаштування”:
- Довге натискання – вхід у режим налаштувань.
- У режимі налаштувань коротке натискання перемикає між параметрами (1.HH, 2.LL, 3.PP). Усього доступно 3 параметри для вибору.
Параметри налаштувань
- HH: На дисплеї відображається “HH” – режим основного або тривалого увімкнення. Налаштування здійснюється кнопками “+” і “-”.
- LL: На дисплеї відображається “LL” – режим основного або тривалого увімкнення. Налаштування через кнопки “+” і “-”.
- PP: На дисплеї відображається “PP” – режим очікування перед увімкненням. Налаштування кнопками “+” і “-”.
Налаштування часу (S)
- Одноразове довге натискання: 0,1 секунди.
- Довге натискання: 1 секунда.
Режими роботи
- Увімкнення для використання: Струм досягає рівня для увімкнення – пристрій вмикається.
- Початковий стан: Струм досягає рівня для початкового увімкнення – пристрій активується.
- Час увімкнення: Струм досягає рівня для увімкнення – пристрій працює.
Для збереження налаштувань після увімкнення потрібно зачекати щонайменше 10 секунд.
