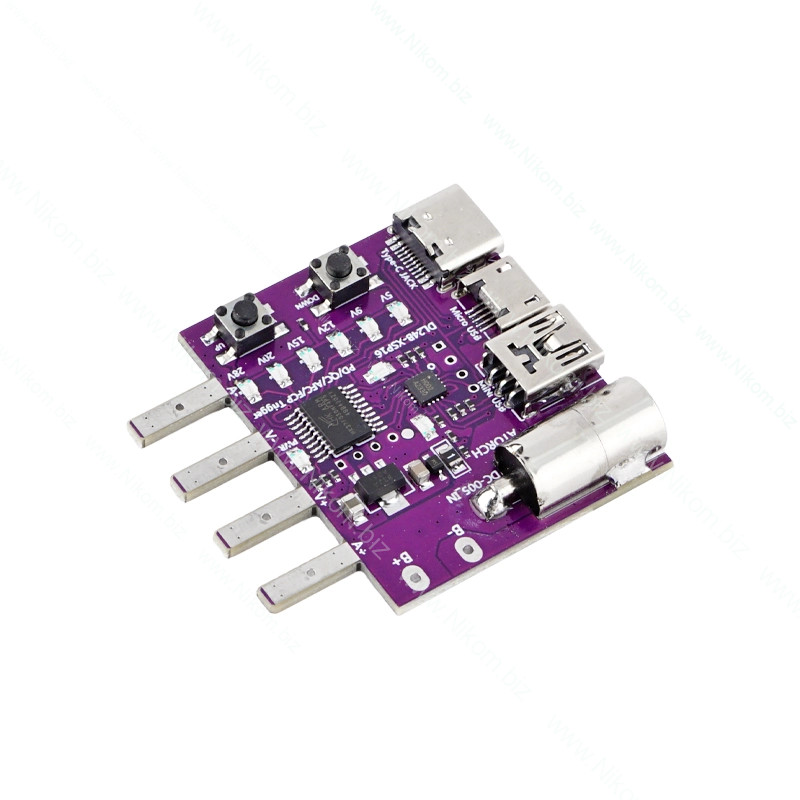

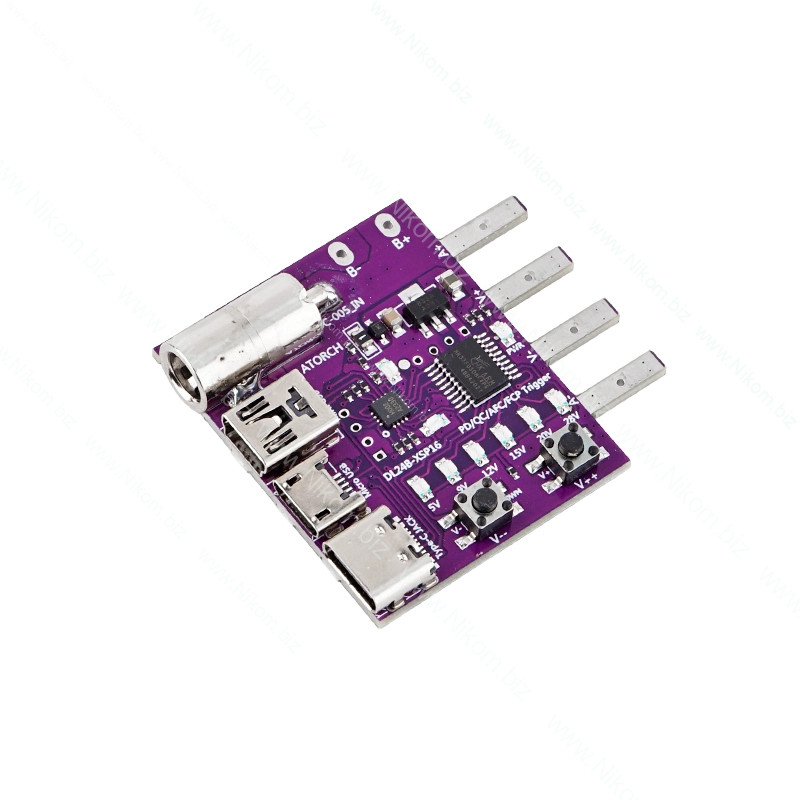

Плата активації протоколів швидкої зарядки DL24B-XSP16 призначена для роботи з електронними навантаженнями та тестування блоків живлення, зарядних пристроїв і кабелів. Виконує узгодження за стандартами PD/QC/AFC/FCP та видає обране напруження на 4-провідний вихід. Керування здійснюється кнопками вибору напруження з індикацією стану; підтримується пам’ять налаштувань при вимкненні живлення.

• Підтримувані протоколи: PD3.1, PD3.0/PD, QC, AFC, FCP
• Профілі напруг за протоколами:
• PD3.1: 5 В, 9 В, 12 В, 15 В, 20 В, 28 В
• PD3.0/PD: 5 В, 9 В, 12 В, 15 В, 20 В
• QC: 5 В, 9 В, 12 В, 20 В
• AFC: 5 В, 9 В
• FCP: 5 В, 9 В, 12 В

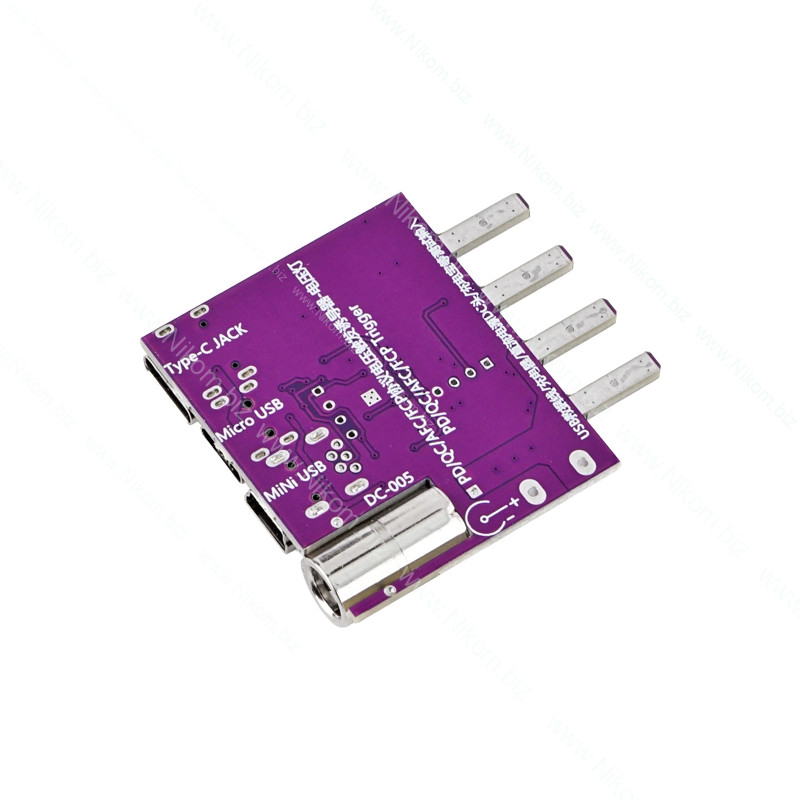

• Вхідні роз’єми: DC 5.5 (IN1), Mini-USB (IN2), Micro-USB (IN3), USB Type-C (IN4)
• Умова для PD3.1 28 В: вхід через USB Type-C та кабель з e-marker, джерело з підтримкою PD3.1
• Вихід: 4-провідний Kelvin-інтерфейс (A+, A−, V+, V−) для підключення електронного навантаження
• Органи керування: кнопки V+ та V− (покроковий вибір профілю/напруги, підтримка калібрування)
• Індикація: світлодіоди статусу протоколу та обраної напруги
• Пам’ять: збереження обраної напруги та стану при вимкненні живлення
• Сумісність: електронні навантаження з 4-провідним підключенням

• Узгодження та активація напруг за обраним протоколом швидкої зарядки
• Покрокове збільшення/зменшення вихідної напруги кнопками V+/V−
• Підключення електронного навантаження за 4-провідною схемою для компенсації падіння напруги
• Тестування зарядних пристроїв, блоків живлення та кабелів (PD/QC/AFC/FCP)
• Збереження профілю та автоматичне відновлення напруги після повторного увімкнення
• Захист від переполюсовки входу
• Підтримка тривалих стендових випробувань джерел живлення спільно з електронним навантаженням

Кнопки:

V+ – покрокове збільшення напруги.
• Кожне коротке натискання перемикає плату на наступний рівень напруги, доступний за обраним протоколом (наприклад, 5 В → 9 В → 12 В → 15 В → 20 В → 28 В у PD3.1).
• Тривале натискання активує прискорений перехід або функцію калібрування (залежить від режиму).

V− – покрокове зменшення напруги.
• Кожне коротке натискання знижує рівень напруги до попереднього профілю.
• Тривале натискання – аналогічно, швидкий перехід.

Індикація:
Світлодіоди показують:
• поточний обраний протокол (PD3.1, PD3.0, QC, AFC, FCP);
• обране вихідне напруження;
• стан живлення (ON/OFF).

Функції пам’яті:
• Запам’ятовує обрану напругу перед вимкненням.
• Після подачі живлення автоматично відновлює останнє встановлене значення (наприклад, було 12 В → при наступному ввімкненні одразу видасть 12 В).

Алгоритм роботи:
• Підключити вхід живлення (USB Type-C з e-marker кабелем або інший роз’єм).
• Плата ініціює узгодження з зарядним пристроєм.
• За допомогою кнопок V+ / V− обрати потрібну напругу.
• Перевірити індикацію (світлодіоди показують активний рівень).
• Підключити електронне навантаження до 4-провідного виходу (A+/A−, V+/V−).
