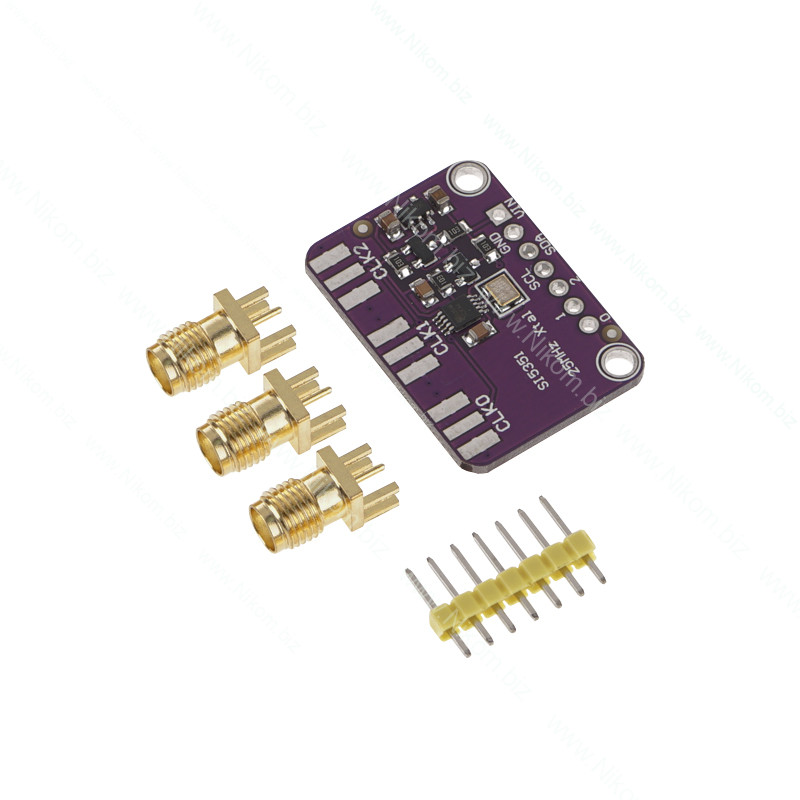

Модуль призначений для генерації частот у діапазоні від 8 кГц до 160 МГц з трьох каналів через інтерфейс I2C. Працює на мікросхемі Si5351A з опорною частотою 25 МГц. Забезпечує точну стабілізацію частоти, що дозволяє використовувати його як заміну кварцових генераторів.

• Напруга живлення: 3.3–5 В
• Споживаний струм: 22 мА
• Діапазон генерованих частот: 8 кГц – 160 МГц
• Частота опорного генератора: 25 МГц
• Кількість вихідних каналів: 3
• Вихідний імпеданс: 50 Ом
• Розміри: 30×22×3 мм
• Тип пристрою: I2C генератор частот

• Генерація частот через інтерфейс I2C
• Робота з трьома незалежними каналами
• Заміна кварцових генераторів у різних схемах

Особливості підключення

• 0 - вихід 0 каналу;
• 1 – Вихід 1 каналу;
• 2 – Вихід 2 каналу;
• SCL – тактовий сигнал інтерфейсу I2C;
• SDA – дані інтерфейсу I2C;
• GND – Загальний;
• Vin - Напруга живлення: від 3,3 до 5 ст.
