Опис

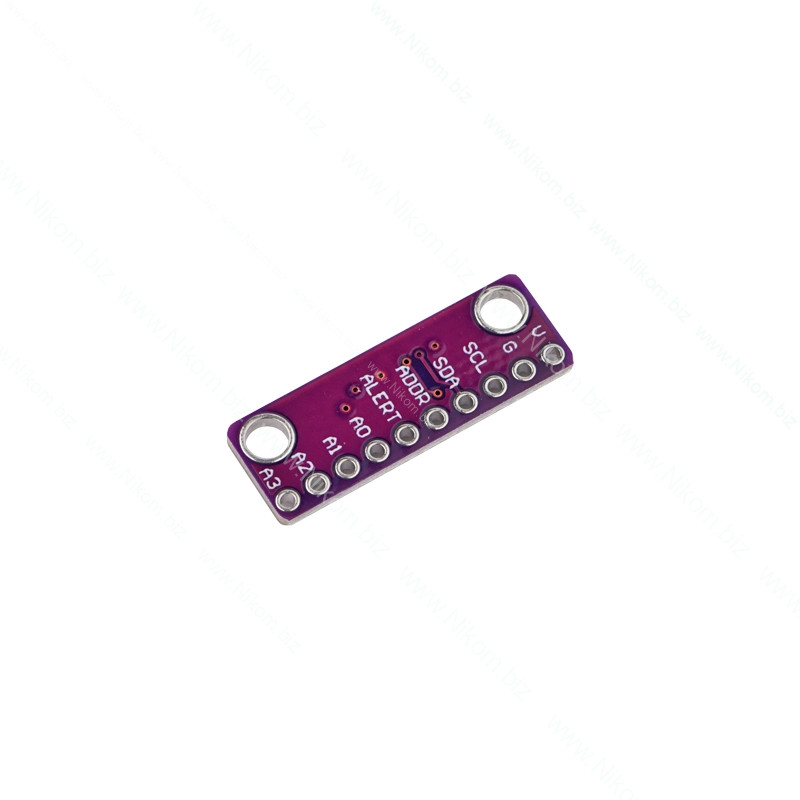

Модуль 12-розрядного 4-канального АЦП на мікросхемі ADS1015 призначений для розширення можливостей мікроконтролерів і мінікомп’ютерів при роботі з аналоговими сигналами. Забезпечує високу точність перетворення та стабільність завдяки вбудованому джерелу опорної напруги з мінімальним дрейфом.

Технічні характеристики

• Мікросхема: ADS1015
• Інтерфейс: I2C
• Напруга живлення: 2–5 В
• Споживаний струм: 150 мкА
• Тактовий генератор: вбудований
• Розрядність: 12 біт (зі знаком)
• Кількість каналів: 4 або 2 диференційних
• Діапазон вхідних напруг: ±256 мВ – ±6.144 В
• Вхідний підсилювач: підсилення до ×16
• Джерело опорної напруги: вбудоване
• Частота оцифровки: 128–3300 відліків/с
• Діапазон адрес: 0x48–0x4B
• Робоча температура: -40…+125°C
• Розміри: 25.5×9мм

Функціонал

• Оцифрування аналогових сигналів з високою точністю
• Можливість роботи в одно- або диференційному режимі
• Регулювання коефіцієнта підсилення вхідного сигналу
• Передача даних через інтерфейс I2C
