Опис

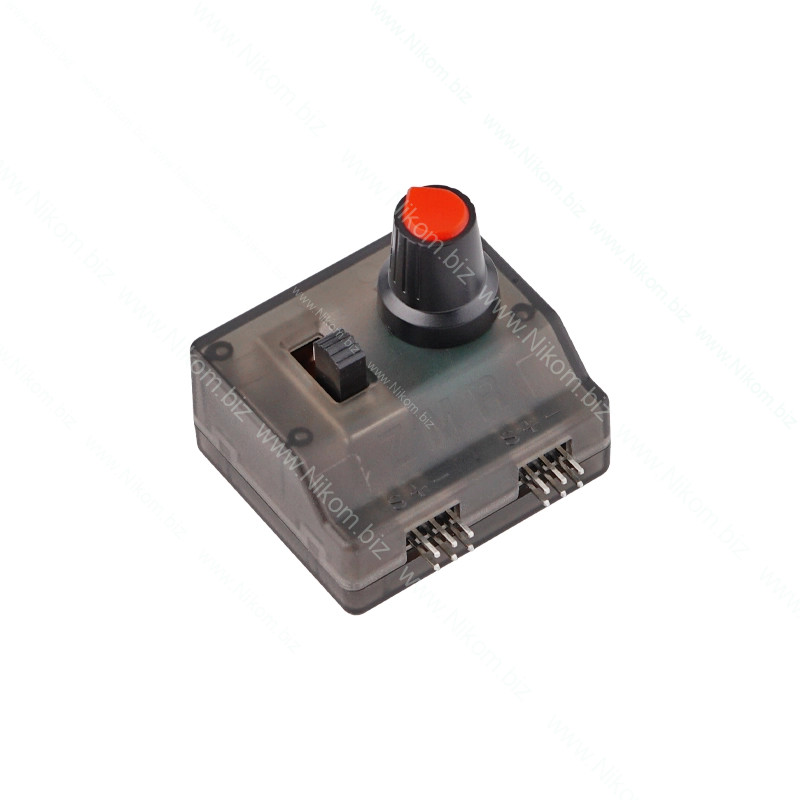

Модуль-емулятор двоканального PWM сигналу призначений для тестування регуляторів швидкості та безщіткових двигунів. Дозволяє одночасно генерувати два незалежні PWM канали, що забезпечує синхронне тестування декількох пристроїв. Оснащений зручним регулятором та перемикачем режимів, підходить для лабораторного й польового використання.

Примітка

Кожен канал має два вихідних роз’єми, що дозволяє одночасно підключати до 4 пристроїв.
Модуль може живитися лише від одного джерела живлення.
Якщо тестуються два регулятори (ESC) з UBEC, один із них потрібно від’єднати, щоб уникнути перешкод у PWM-сигналі.

Технічні характеристики

• Робоча напруга: 5–8.4 В
• Діапазон частот сигналу: 1000–2000 мкс
• Кількість каналів: 2 (незалежні PWM-виходи)
• Тип сигналу: PWM (для ESC, сервоприводів, безщіткових двигунів)
• Управління: потенціометр та перемикач режимів (високий/середній/низький рівень)
• Індикація: трикольорові світлодіоди стану
• Матеріал корпусу: пластик, легка конструкція
• Вихідні порти: по два на кожен канал (до 4 пристроїв одночасно)

Функціонал

• Одночасна генерація двох PWM сигналів
• Синхронне тестування регуляторів і двигунів
• Підтримка різних частот для різних типів моторів
• Захист від перешкод при підключенні кількох ESC
• Зручне регулювання та перемикання режимів
