Модуль 24-розрядний АЦП для тензодатчиків
HX711, сумісний з ARDUINO
на складі 28 шт.
в магазині 9 шт.
код: A310139
China
China

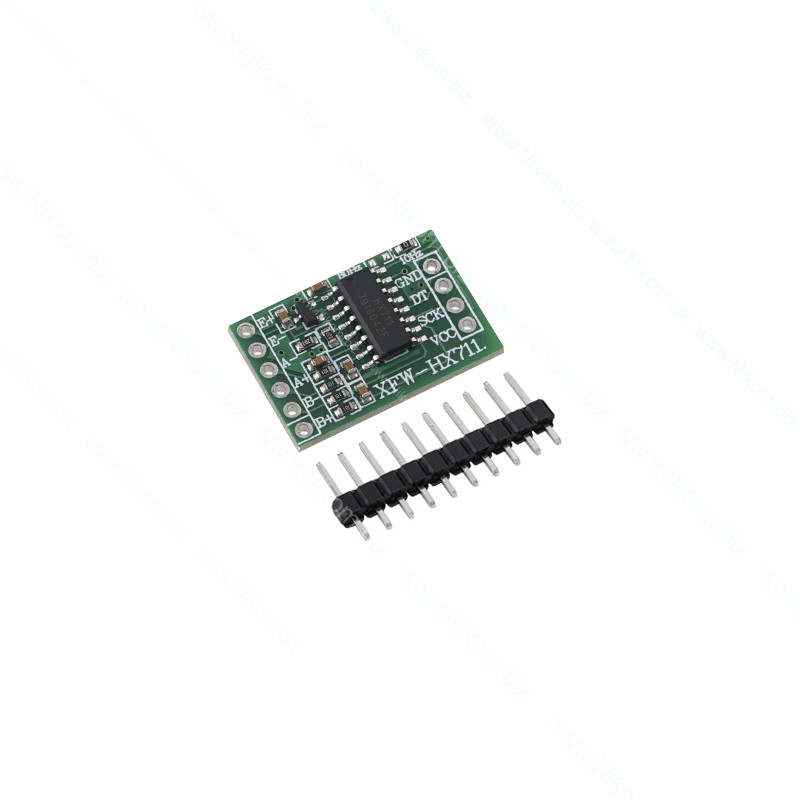

Модуль 24-розрядний АЦП для тензодатчиків
HX711, сумісний з ARDUINO
60 грн.
код:
| Параметр | Значення |
|---|---|
| Тип живлення | DC |
| Тип пристрою | сенсор |
| Робоча напруга, В | 3 - 5 |
| Інтерфейс підключення | I2C |
| Споживання струму, мА | 10 |
Додаткова інформація
Опис
Модуль на базі мікросхеми HX711 є 24-розрядним аналогово-цифровим перетворювачем для зчитування сигналів з тензодатчиків. Застосовується в електронних терезах та інших вимірювальних пристроях, сумісний з Arduino.
Технічні характеристики
• Розрядність АЦП: 24 біти
• Коефіцієнт підсилення каналу A: 64 або 128
• Коефіцієнт підсилення каналу B: 32
• Напруга живлення: 3–5 В
• Споживаний струм: 10 мА
• Диференційна вхідна напруга: ±40 мВ
• Розміри: 34×21 мм
• Коефіцієнт підсилення каналу A: 64 або 128
• Коефіцієнт підсилення каналу B: 32
• Напруга живлення: 3–5 В
• Споживаний струм: 10 мА
• Диференційна вхідна напруга: ±40 мВ
• Розміри: 34×21 мм
Функціонал
• Зчитування аналогових сигналів з тензодатчиків
• Підключення до мікроконтролера через інтерфейс I²C
• Використання в електронних вагових системах
• Підключення до мікроконтролера через інтерфейс I²C
• Використання в електронних вагових системах

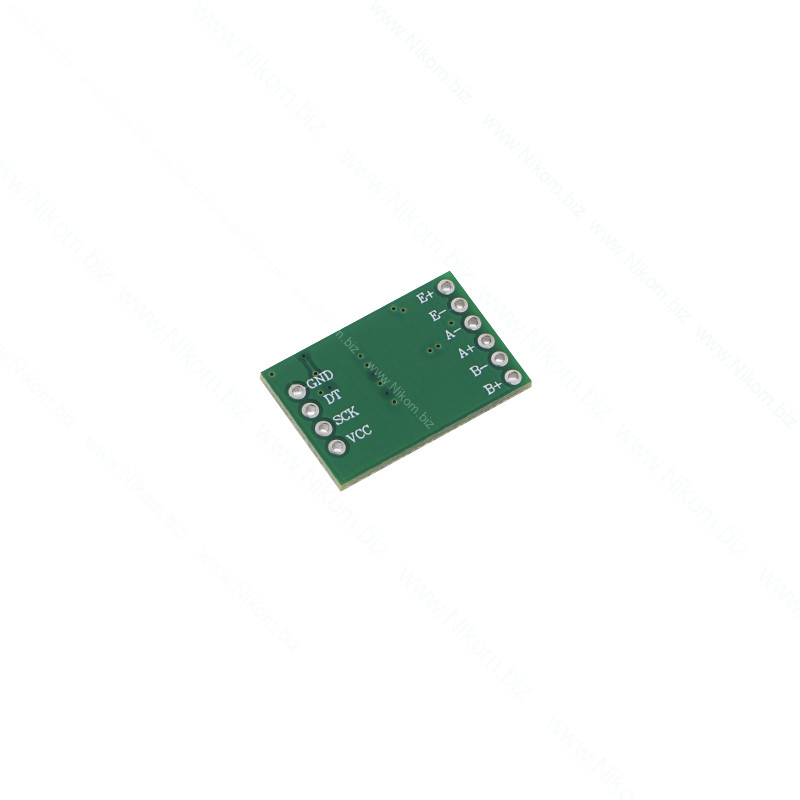

Призначення виводів
Модуль має два інтерфейси. Інтерфейс J1 призначений для підключення до модуля тензодатчиків:
- E+ - живлення тензодатчиків;
- E- - живлення тензодатчиків;
- А- - канал А;
- A + - канал A;
- B- - канал B;
- B + - канал B.
Другий інтерфейс призначений для підключення до мікроконтролера та живлення модуля:
- GND - "-" живлення;
- DT - лінія I²C;
- SCK - лінія I²C;
- VCC - "+" живлення.
