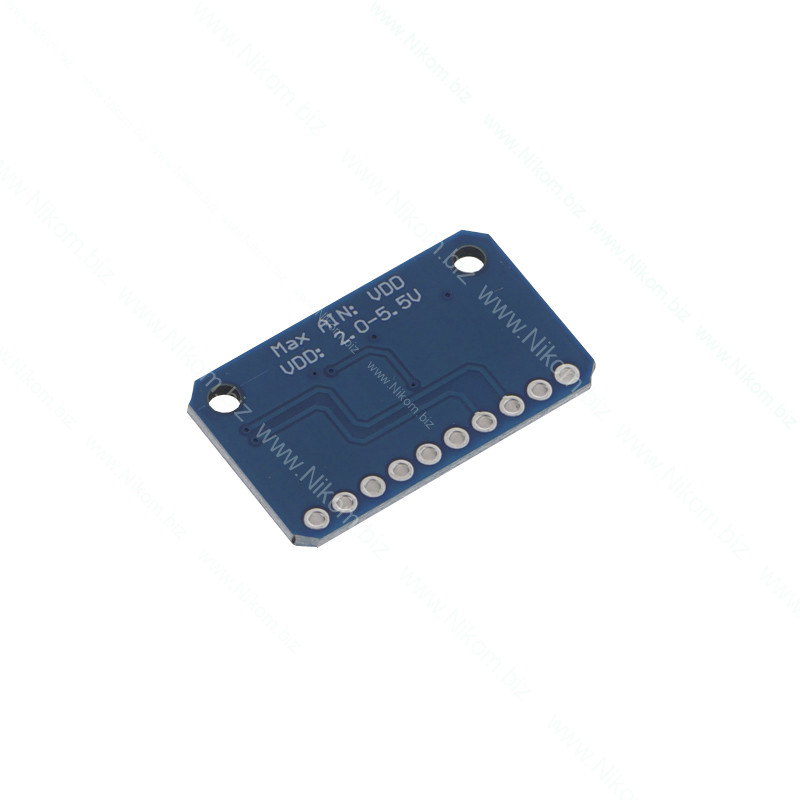

Модуль АЦП 16-біт на ADS1115
Uп=2..5В, 4 канали, інтерфейс I2C
на складі 14 шт.
в магазині 4 шт.
код: A310220
China
China
Модуль АЦП 16-біт на ADS1115
Uп=2..5В, 4 канали, інтерфейс I2C
191 грн.
код:
| Параметр | Значення |
|---|---|
| Тип живлення | dc |
| Тип пристрою | зчитувач |
| Робоча напруга, В | 2 - 5 |
| Інтерфейс підключення | i2c |
| Споживання струму, мА | <1 |
Додаткова інформація
Опис
Модуль АЦП на базі ADS1115 забезпечує 16-бітне перетворення аналогового сигналу в цифровий. Підтримує до 4 каналів введення та використовує інтерфейс I2C для підключення до керуючого пристрою. Оснащений вбудованим генератором, підсилювачем з програмованим коефіцієнтом посилення та компаратором.
Технічні характеристики
• Напруга живлення: 2–5.5 В
• Споживаний струм: < 1 мА
• Кількість каналів: 4
• Інтерфейс: I2C
• Частота перетворення: 8–860 Гц
Функціонал
• 16-бітне АЦП з чотирма аналоговими входами
• Вбудований компаратор і підсилювач
• Програмоване посилення сигналу
• Передача даних через I2C

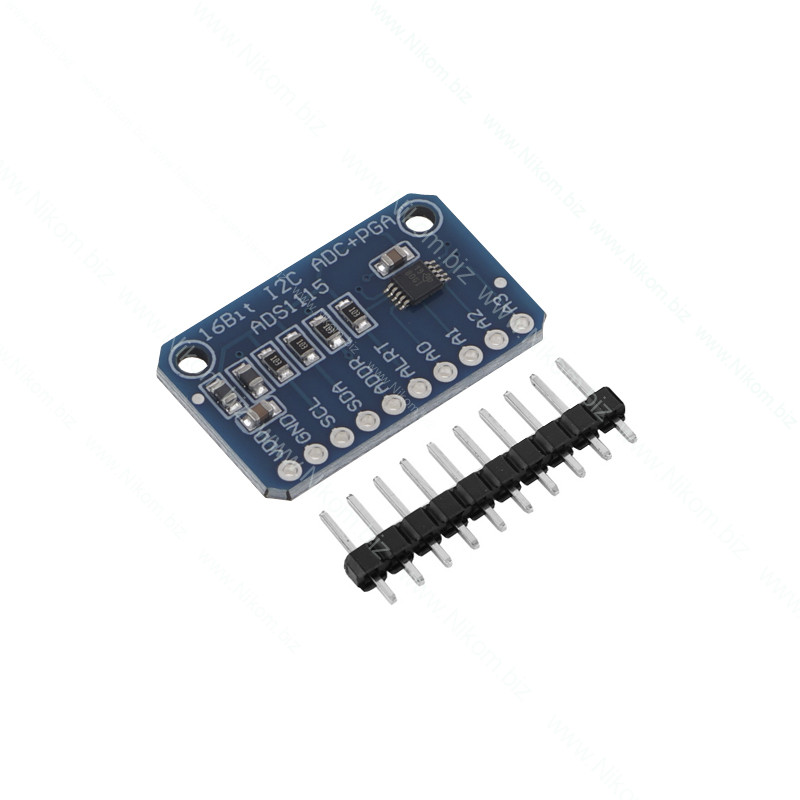

Для підключення модуля на його платі передбачені такі виводи:
- VCC – напруга живлення;
- GND – загальний провід;
- ADDR - адреса I2C;
- ALRT – цифровий вихід компаратора;
- SDA – лінія даних I2C;
- SCL – лінія тактування;
- A0 – аналоговий вхід АЦП;
- A1 – аналоговий вхід АЦП;
- A2 – аналоговий вхід АЦП;
- A3 – аналоговий вхід АЦП.

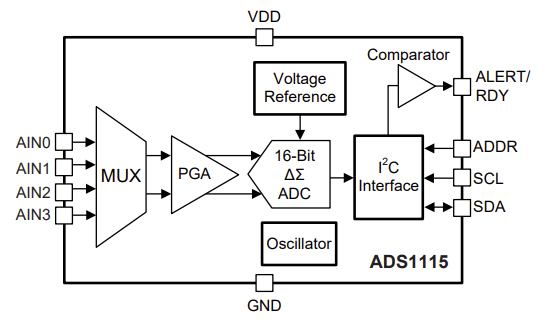

Спрощена схема
