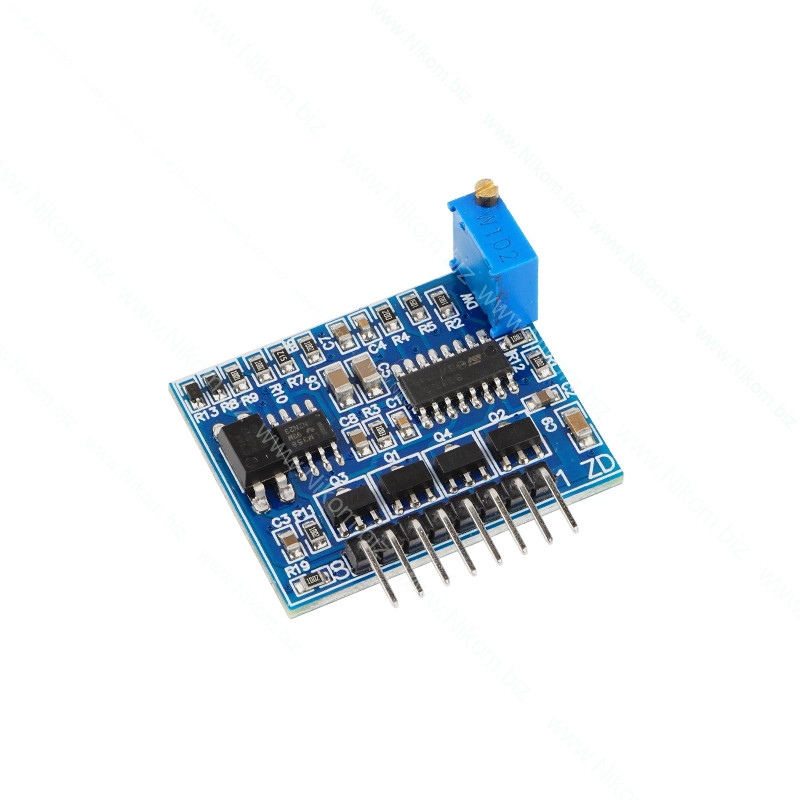

Плата з генератором та драйвером для інвертора на SG3525 та LM358
35х29х14мм; 8–16В; 20–35 кГц
108.5 грн.
код:
| Параметр | Значення |
|---|---|
| Тип живлення | dc |
| Тип пристрою | драйвер |
| Робоча напруга, В | 8 - 16 |
Опис
Плата призначена для створення інверторів і джерел живлення. Використовує ШІМ-контролер SG3525 та операційний підсилювач LM358. Оснащена драйвером для керування транзисторами, функцією блокування та регулюванням частоти генерації в діапазоні 6–40 кГц.
Технічні характеристики
• Робоча напруга: 8–16 В
• Частота генерації: 6–40 кГц (регульована)
• Захист від короткого замикання: з самоблокуванням
• Скидання захисту: вимкненням живлення
• Вхід блокування: оптронний, струм спрацювання ~5 мА
• Підсилення сигналу блокування: через LM358
• Матеріал плати: FR4
• Товщина плати: 1.6 мм
• Розміри: 31.5×27 мм
• Крок виводів: 2.54 мм
• Частота генерації: 6–40 кГц (регульована)
• Захист від короткого замикання: з самоблокуванням
• Скидання захисту: вимкненням живлення
• Вхід блокування: оптронний, струм спрацювання ~5 мА
• Підсилення сигналу блокування: через LM358
• Матеріал плати: FR4
• Товщина плати: 1.6 мм
• Розміри: 31.5×27 мм
• Крок виводів: 2.54 мм
Функціонал
• Генерація ШІМ-сигналу для інвертора
• Керування транзисторами через драйвер
• Регулювання вихідної частоти
• Оптронне блокування зворотного зв’язку
• Формування сигналу зворотного зв’язку
• Керування транзисторами через драйвер
• Регулювання вихідної частоти
• Оптронне блокування зворотного зв’язку
• Формування сигналу зворотного зв’язку

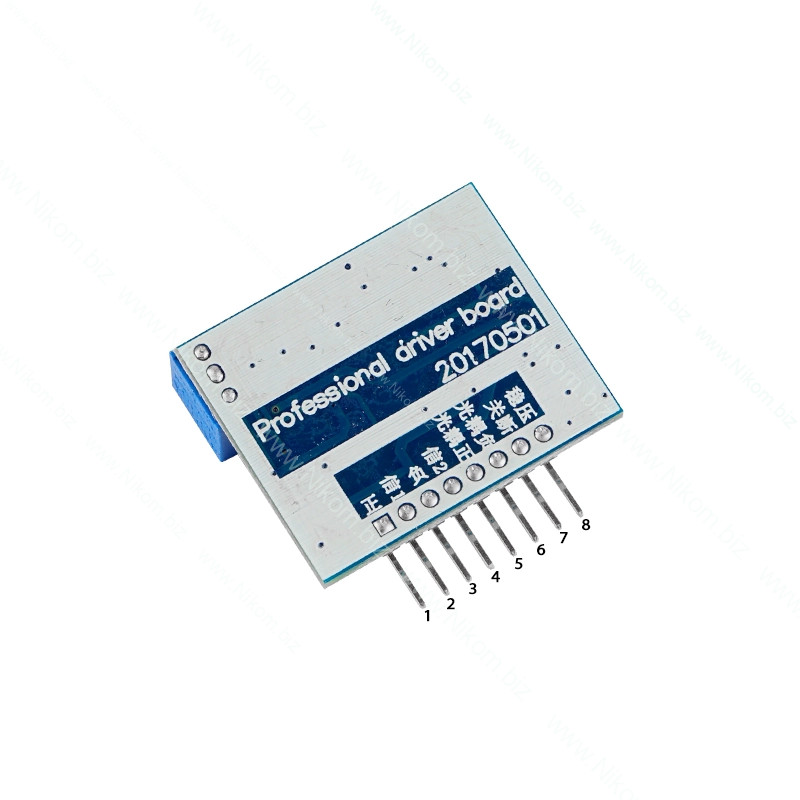

Призначення виводів
1. Живлення плати (+12 В)
2. Вихід 1 (керування транзистором)
3. Мінус плати (GND)
4. Вихід 2 (керування транзистором)
5. Вхід блокування (оптрон)
6. Вхід блокування (оптрон)
7. Вихід блокування
8. Вхід зворотного зв’язку (регулювання вихідної напруги)
