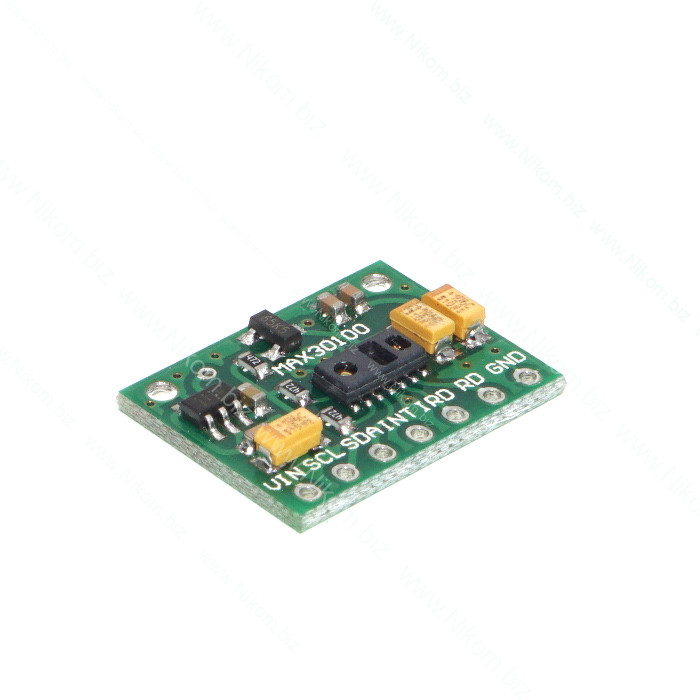

Модуль призначений для вимірювання частоти серцевих скорочень і пульсової оксиметрії. Побудований на мікросхемі MAX30100 та використовує світлодіоди червоного і інфрачервоного спектру разом із фотоприймачем для точного зчитування сигналів.

• Напруга живлення: 5 В
• Інтерфейс: I2C
• Максимальна частота інтерфейсу: 400 кГц
• Розміри: 19 x 15 x 3 мм

• Вимірювання пульсу
• Вимірювання рівня насичення киснем
• Зменшення шумів та засвічення
• Підтримка апаратного переривання

Для підключення модуля використовуються такі виводи:

• Uin – напруга живлення;
• GND – загальний провід;
• RD – драйвер червоного світлодіода;
• IRD – драйвер інфрачервоного світлодіода;
• SDA – лінія передачі даних;
• SCL – тактування;
• INT – переривання.
