Модуль I2C розширювач портів IO
на PCF8574, 8 портів
на складі 1 шт.
в магазині 3 шт.
код: A310274
China
China

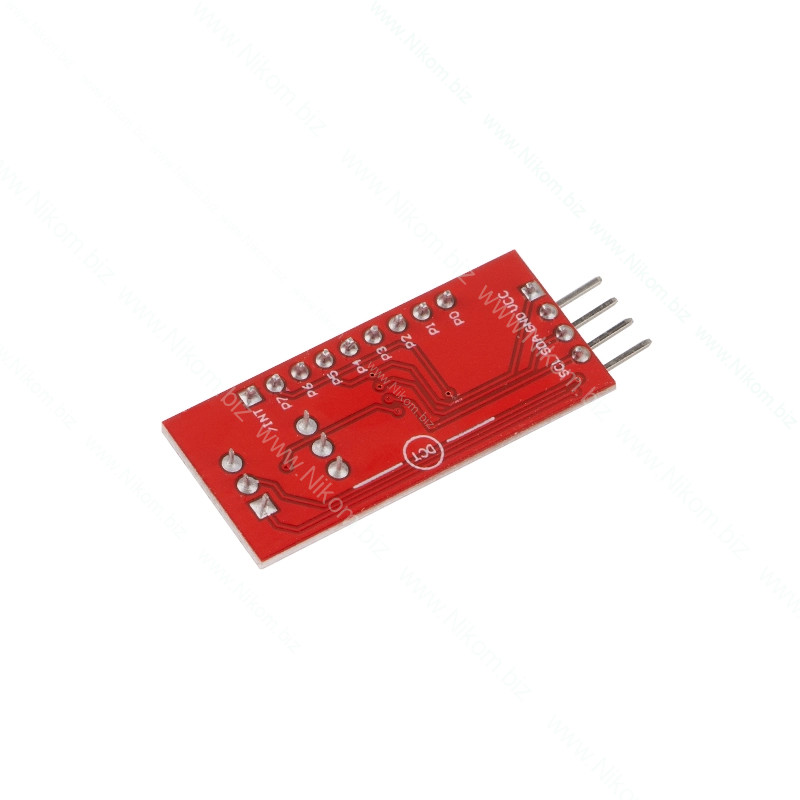

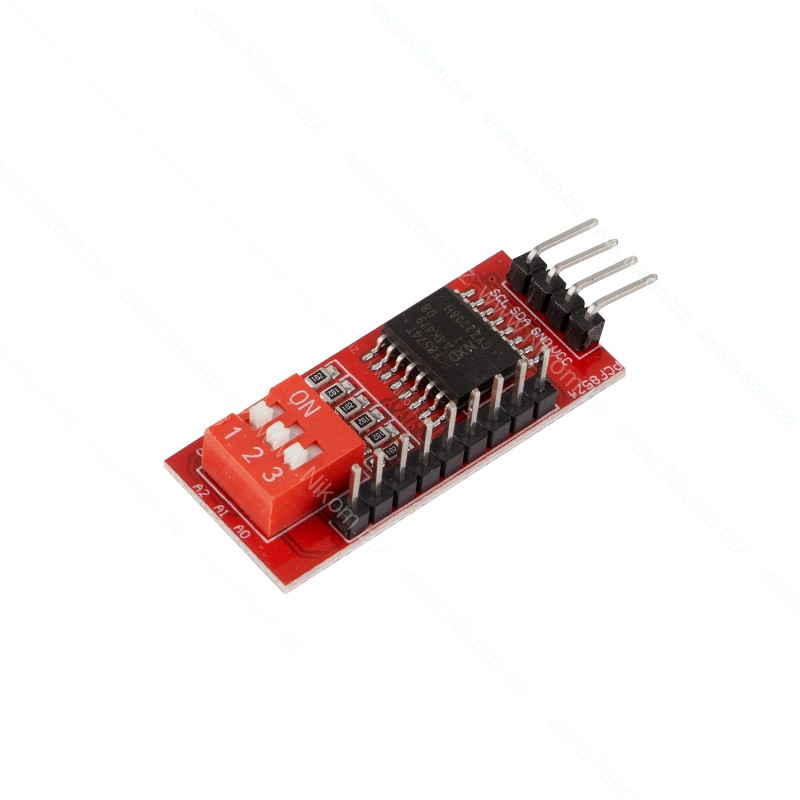

Модуль I2C розширювач портів IO
на PCF8574, 8 портів
84 грн.
код:
| Параметр | Значення |
|---|---|
| Тип пристрою | драйвер |
| Інтерфейс підключення | i2c |
Додаткова інформація
Опис
Модуль призначений для розширення портів мікроконтролера через інтерфейс I2C. Побудований на мікросхемі PCF8574 і має вісім портів вводу/виводу з можливістю каскадування до восьми модулів на одній шині.
Технічні характеристики
• Інтерфейс: I2C
• Кількість портів вводу/виводу: 8
• Мікросхема: PCF8574
• Підтримка каскадування: до 8 модулів
• Діапазон I2C-адрес: 0x20 – 0x27
Функціонал
• Розширення кількості портів мікроконтролера
• Адресація модуля перемикачем
• Підключення через шину I2C
| A1 | A2 | A3 | Адреса |
| - | - | - | 0х20 |
|
+ |
- | - | 0x21 |
| - | + | - | 0х22 |
| + | + | - | 0x23 |
| - | - | + | 0x24 |
| + | - | + | 0x25 |
| - | + | + | 0x26 |
| + | + | + | 0x27 |
