Опис

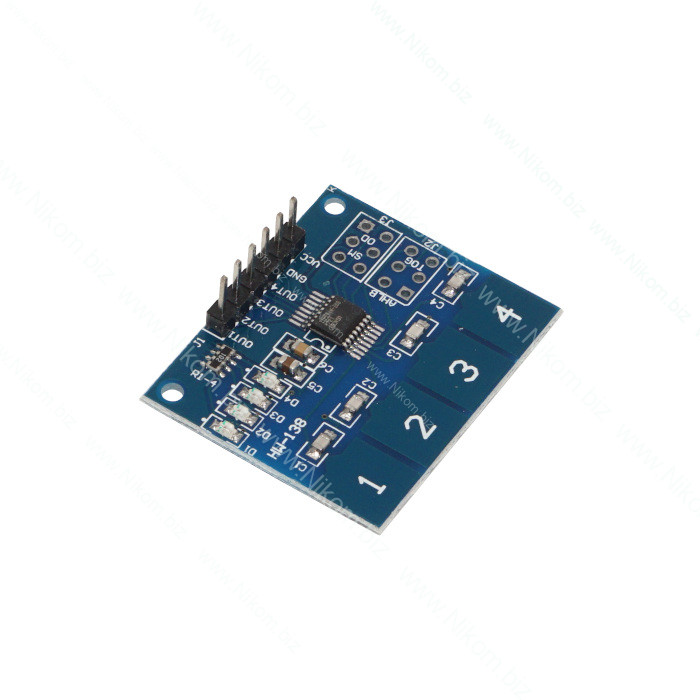

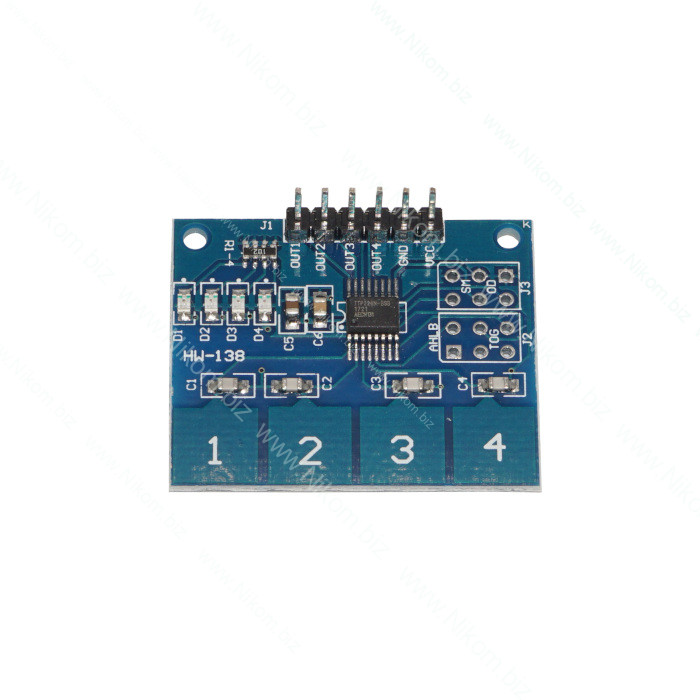

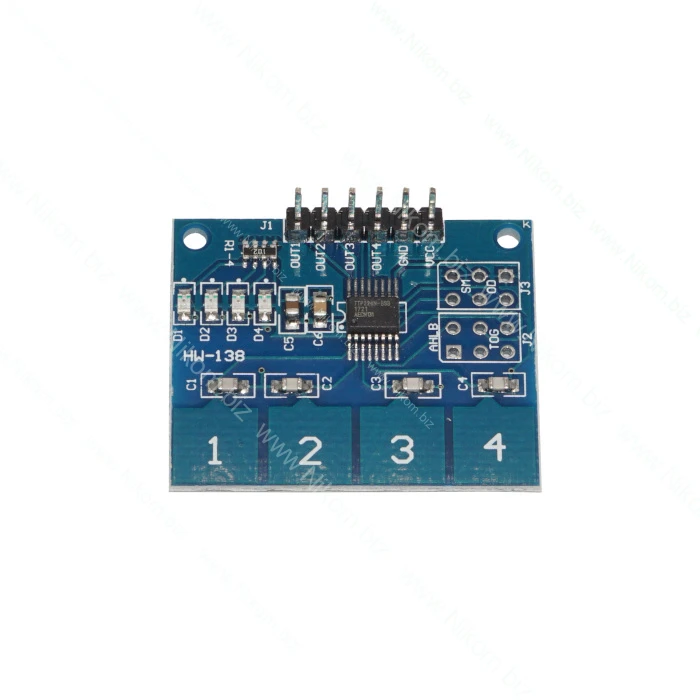

4-канальний ємнісний сенсорний модуль на базі чипа TTP224 призначений для створення сенсорних інтерфейсів у робототехніці, автоматизації та інтерактивних проєктах. Підтримує керування чотирма незалежними сенсорними кнопками з LED-індикацією та двома режимами роботи: миттєвим і режимом перемикача. Сумісний з Arduino, Raspberry Pi та іншими мікроконтролерами.

Технічні характеристики

• Основний чип: TTP224
• Кількість каналів: 4 незалежні сенсорні входи
• Вихідні сигнали: OUT1, OUT2, OUT3, OUT4
• Індикація: 4 червоні SMD-світлодіоди
• Режими роботи: миттєвий режим і режим перемикача (джампери)
• Напруга живлення: 2.4–5.5 В DC
• Споживаний струм: низьке енергоспоживання (CMOS)
• Логічні рівні виходу: 0V (неактивний), VCC (активний)
• Розпінування: VCC, GND, OUT1, OUT2, OUT3, OUT4
• Сенсорні зони: 4 сенсорні площадки
• Налаштування: джампери для зміни режимів
• Сумісність: Arduino, Raspberry Pi, STM32, ESP32 та інші

Функціонал

• Сенсорне керування 4 каналами
• Миттєве вмикання/вимикання сигналу при дотику
• Перемикання стану виходу при повторному дотику (режим перемикача)
• Візуальна індикація спрацювання каналів
• Підключення до релейних модулів для керування навантаженням
