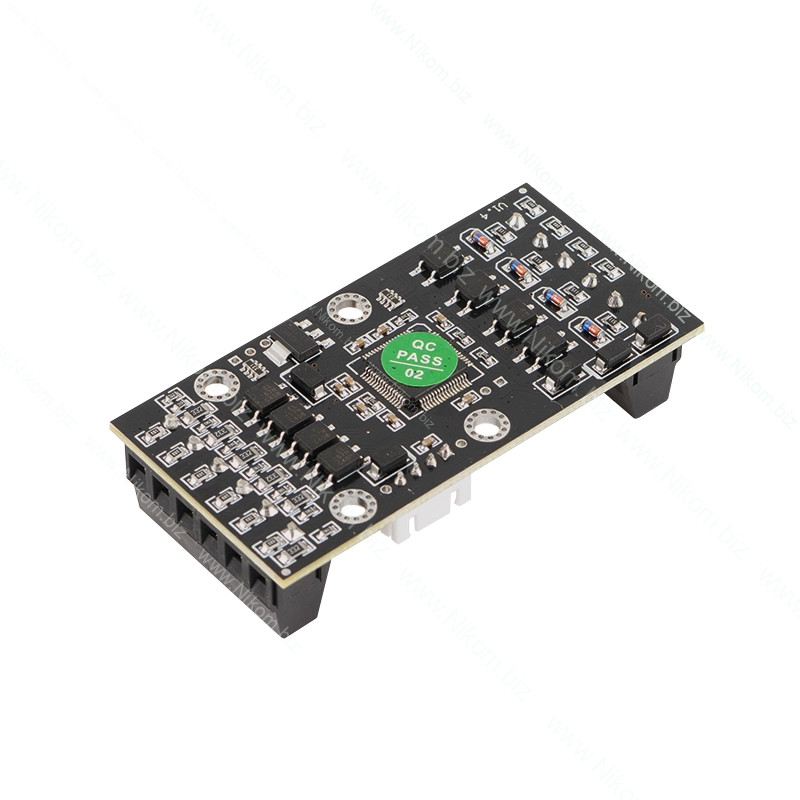

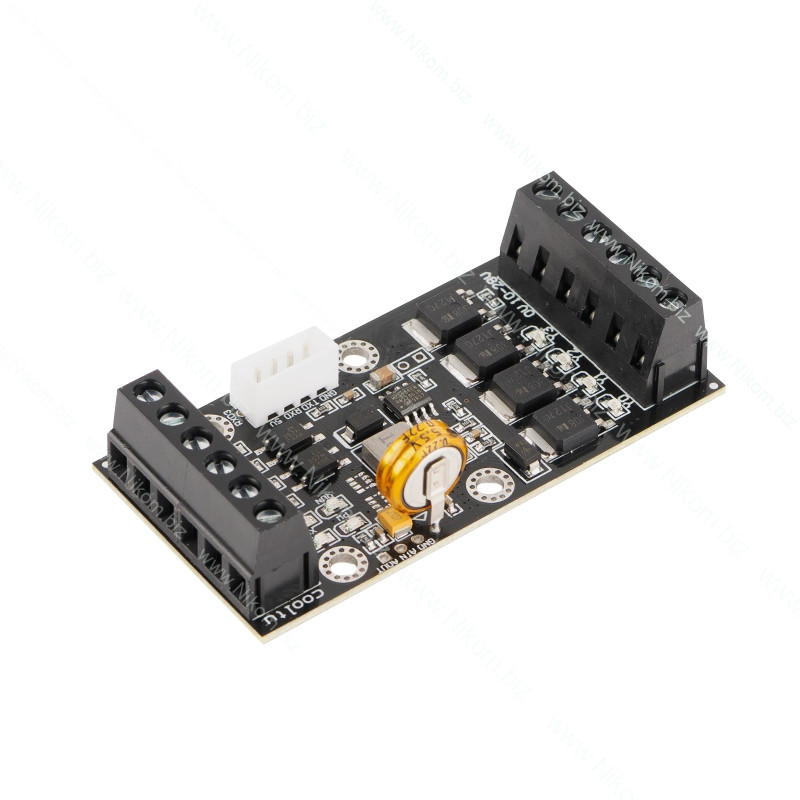

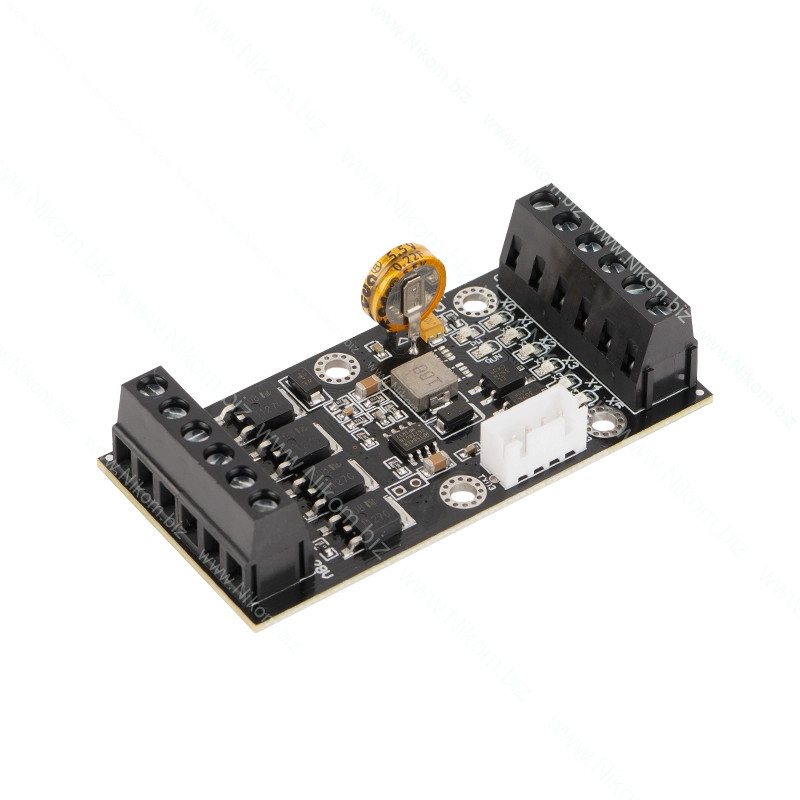

PLC FX1N-14MT — це програмований логічний модуль на основі промислового 32-бітного MCU для автоматизації різних виробничих процесів. Підтримує програмування через GX Developer з використанням трап-діаграм. Має вбудований таймер і функцію захисту паролем. Широко застосовується для управління обладнанням у металургії, хімії, текстильному виробництві, пакуванні та інших сферах.
• Напруга живлення: 10–28 В DC
• Розміри: 72х46х18 мм
• Реле: допоміжні, спеціальні, збереження стану при вимкненні живлення
• Таймери:
– 100 мс: T0–T199 (0,1–3 276,7 сек)
– 10 мс: T200–T245 (0,01–327,67 сек)
– 1 мс накопичувальні: T246–T249
– 100 мс накопичувальні: T250–T255
• Лічильники:
– 16-біт: C0–C15 (з додаванням)
– Збереження при вимкненні живлення: C16–C255
• Регістри даних:
– D0–D127 — загального призначення
– D128–D5029 — збереження при вимкненні живлення
– AD0, AD1 — аналогові входи 0–10 В
• Виходи: відкритий колектор, струм до 5 А
• Високошвидкісний імпульсний вхід: C235, C251
• Високошвидкісний імпульсний вихід: Y0, Y1 (до 10 кГц)
• Програмування через GX Developer (потрібна USB-TTL плата)
• Захист програми паролем
• Робота з аналоговими входами AD0, AD1
• Підключення сенсорних та текстових панелей через 232-TTL
• Набір команд: логічні (LD, LDI, OUT, AND, OR, INV, SET, RST), обробка даних (ZRST, DECO, SUM, MEAN, SQR), високошвидкісні (SPD, PLSY, PWM, PLSR, HSCS), позиціювання (PLSV, DRVI, DRVA), порівняння (LD=, LD>, LD<, LD≤, LD≥, LD<>), тригерне управління
• Підтримка 32-бітних команд
