Опис

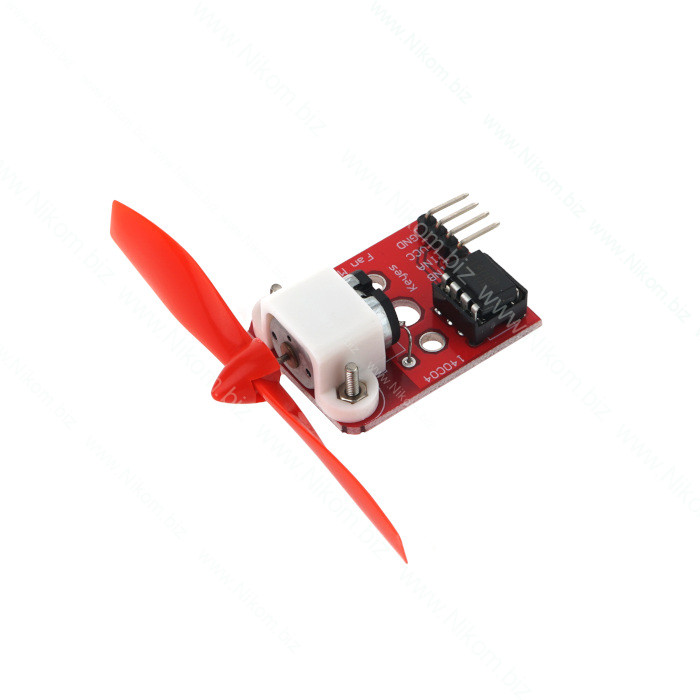

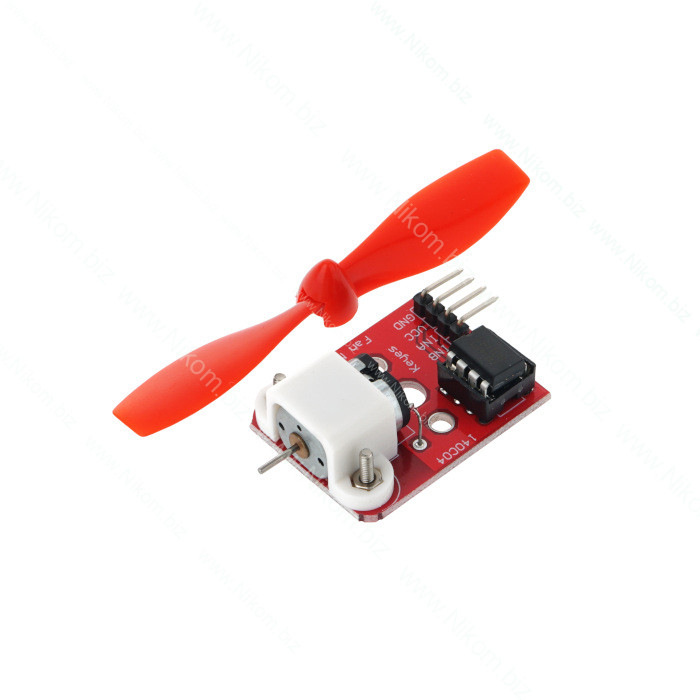

Модуль вентилятора L9110 призначений для створення керованого повітряного потоку в робототехнічних конструкторах, навчальних проєктах та автоматизованих пристроях. Складається з плати керування на мікросхемі L9110, електродвигуна постійного струму та пропелера. Підтримує керування швидкістю та напрямком обертання за допомогою мікроконтролерів Arduino, ESP32 та інших сумісних пристроїв.

Технічні характеристики

• Тип пристрою: модуль вентилятора з драйвером двигуна
• Мікросхема керування: L9110
• Тип двигуна: колекторний, постійного струму (DC)
• Робоча напруга: 5 В DC
• Споживаний струм: приблизно 200–350 мА
• Максимальний тривалий струм драйвера: 750–800 мА
• Діаметр пропелера: 75 мм
• Кількість контактів: 4
• Крок контактів: 2,54 мм
• Інтерфейс керування: цифрові сигнали, ШІМ (PWM)
• Контакти підключення: VCC, GND, INA, INB
• VCC: живлення +5 В
• GND: загальний мінус живлення
• INA: вхід керування A
• INB: вхід керування B
• Сумісність: Arduino, ESP32 та інші мікроконтролери

Функціонал

• Створення спрямованого повітряного потоку
• Увімкнення та вимкнення вентилятора цифровими сигналами
• Регулювання швидкості обертання за допомогою ШІМ
• Зміна напрямку обертання двигуна
• Електричне гальмування двигуна
• Використання в навчальних роботах для імітації гасіння полум'я
• Застосування в системах вентиляції та робототехнічних проєктах
