АкціїМодуль Датчик перешкод інфрачервоний FC-51 / HW-201
3,3-5 В, 35°, L виявлення перешкоди 2-30 см, працює на відбитому ІК
на складі 1 шт.
в магазині 2 шт.
код: A427010
China
China

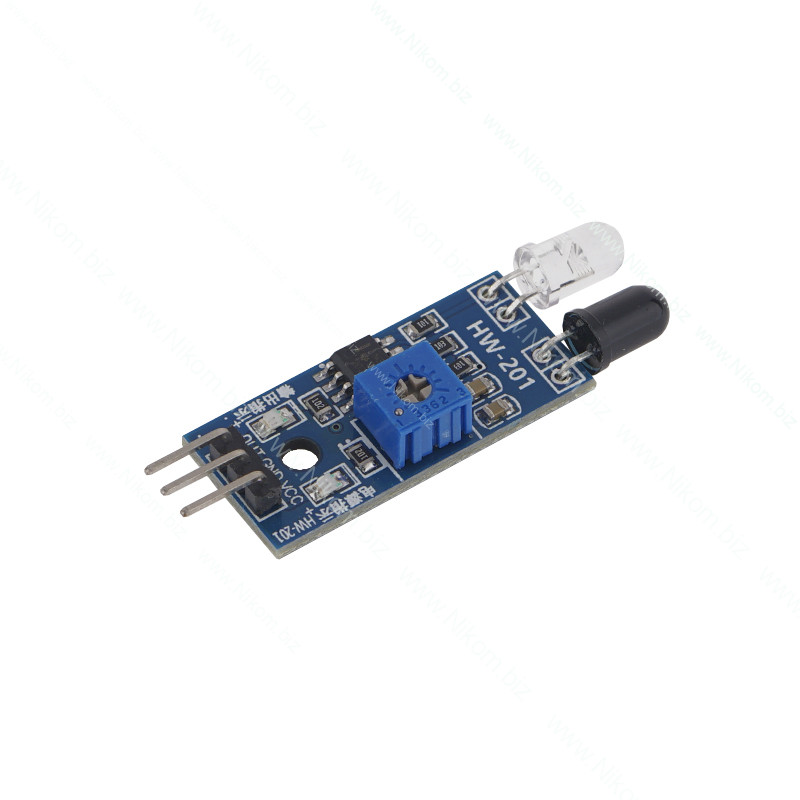

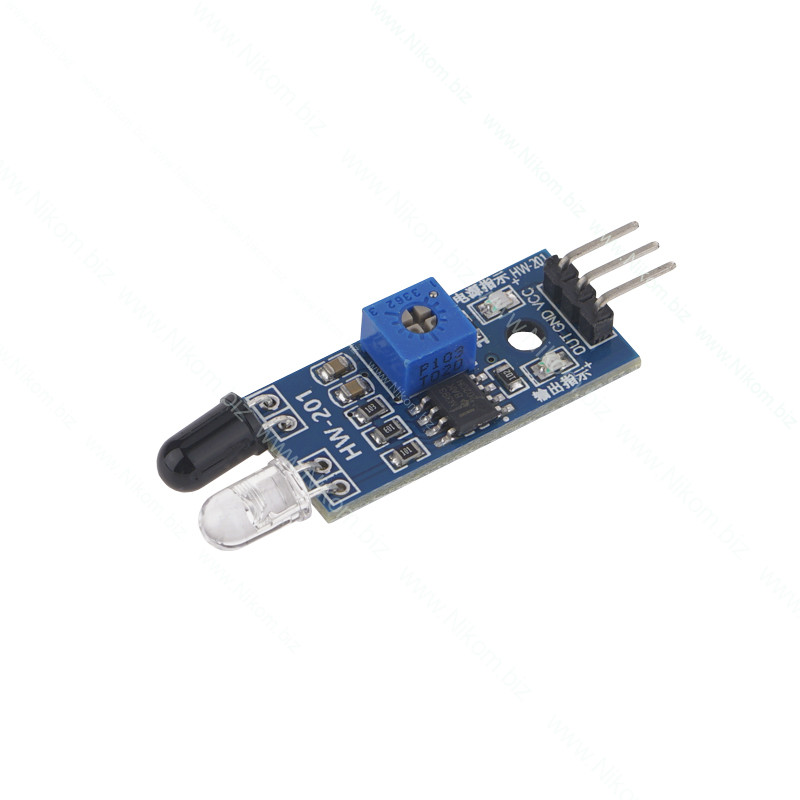

Модуль Датчик перешкод інфрачервоний FC-51 / HW-201
3,3-5 В, 35°, L виявлення перешкоди 2-30 см, працює на відбитому ІК
28.5 грн.
код:
| Параметр | Значення |
|---|---|
| Вихідний інтерфейс | Цифровий |
| Габаритний розмір | 31х14х7 мм |
| Вимірюваний параметр | Перешкода |
| Маса нетто | 4 грам |
| Мікросхема | LM393 |
| Робоча напруга | 3,3-5 Вольт |
Опис
Інфрачервоний модуль датчик перешкод визначає об'єкти на відстані від 2 мм до 30 см. Дальність виявлення перешкод регулюється підстроювальним резистором на платі.
Технічні характеристики
- Напруга живлення: 3,3-5 В;
- Дистанція виявлення до білої матової площини, що відбиває: 20 - 300 мм;
- Кут виявлення: 35 °;
- Розміри: 31 х 14 х 7 мм.

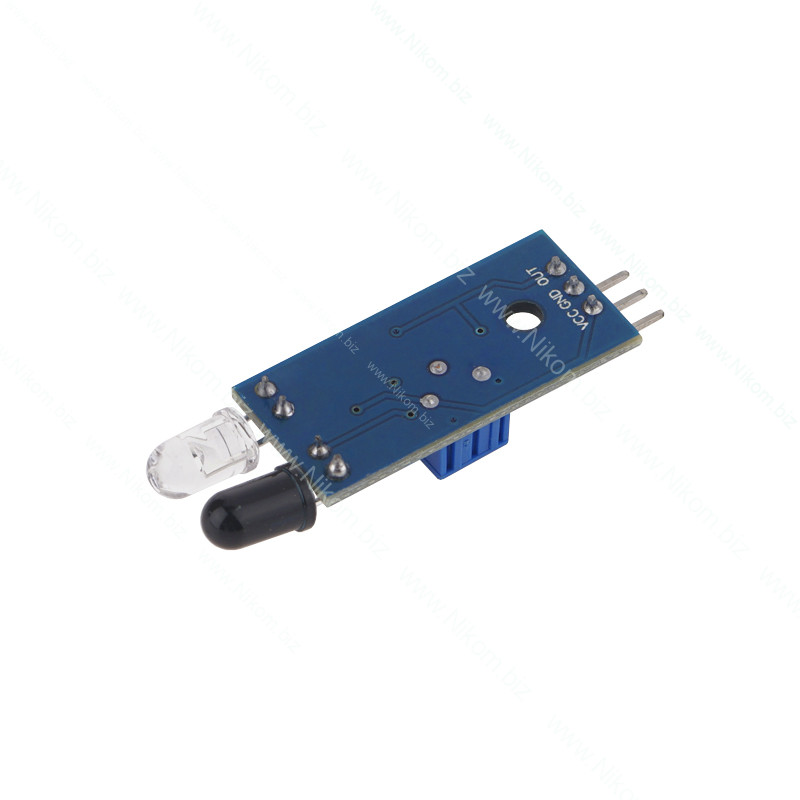

Особливості підключення
- VCC – живлення;
- GND - загальний провід;
- OUT – вихід.
Подаємо живлення 3,3-5В до входів VCC і GND повинен спалахнути червоний smd світлодіод. Потім перед датчиком ставиться перешкода необхідному відстані для спрацьовування датчика і відрегулювати потенціометром необхідний рівень. При спрацьовуванні датчика на модулі спалахує зелений smd світлодіод.
