Опис

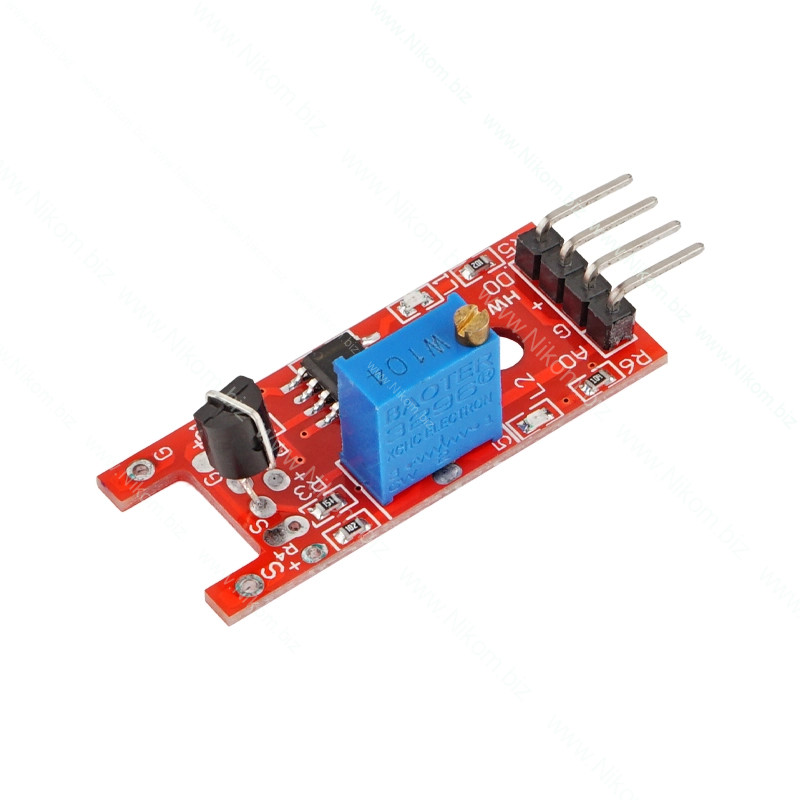

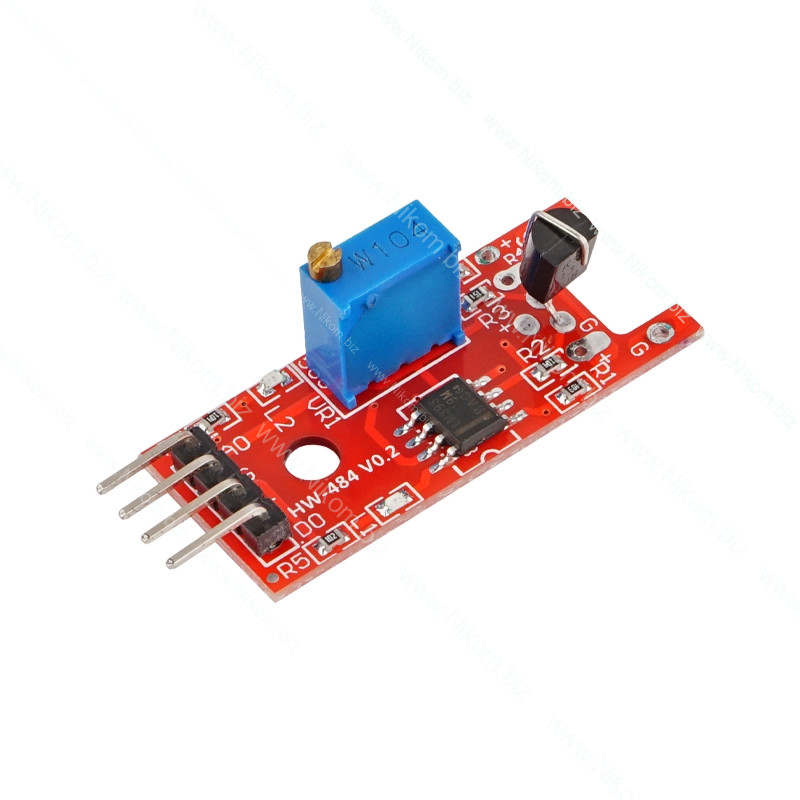

Модуль KY-036 — це простий і надійний датчик для виявлення дотику, що використовує транзистор Дарлінгтона з плаваючим виводом. Він реагує на дотик людського тіла та може використовуватись як сенсорна кнопка або елемент у системах взаємодії «людина–машина».

Датчик має цифровий вихід і працює з низькорівневим сигналом. Пристрій оснащений мікросхемою LM393 і має можливість регулювання чутливості. Для індикації стану передбачено два світлодіоди: один показує подачу живлення, інший — факт дотику.

Підключення до мікроконтролера здійснюється за допомогою трьох контактів: VCC, GND та Signal. Сигнальний пін переходить у високий рівень при дотику і повертається в низький при його відсутності.
