Опис

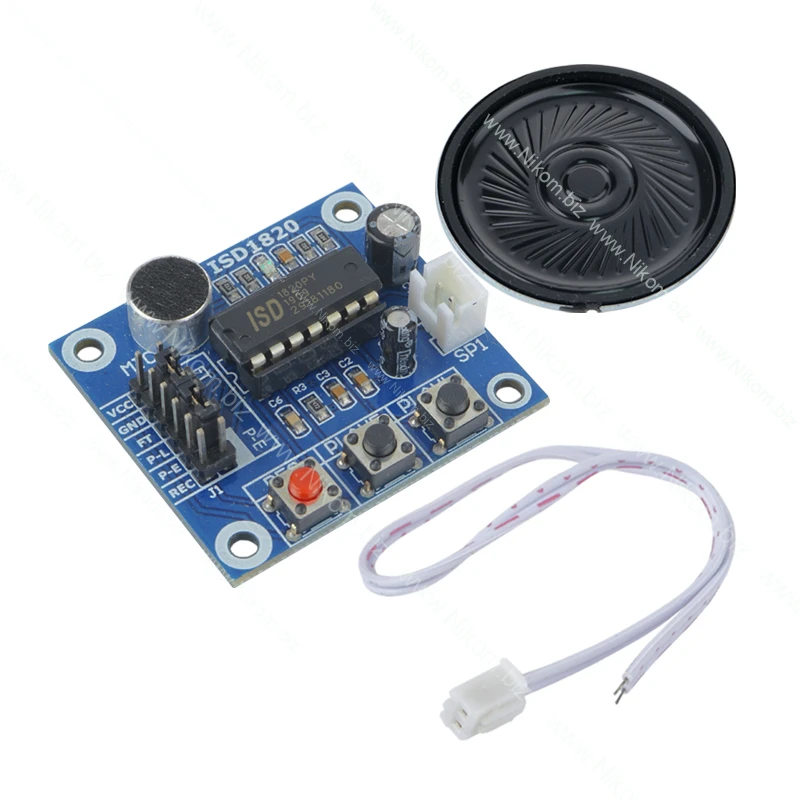

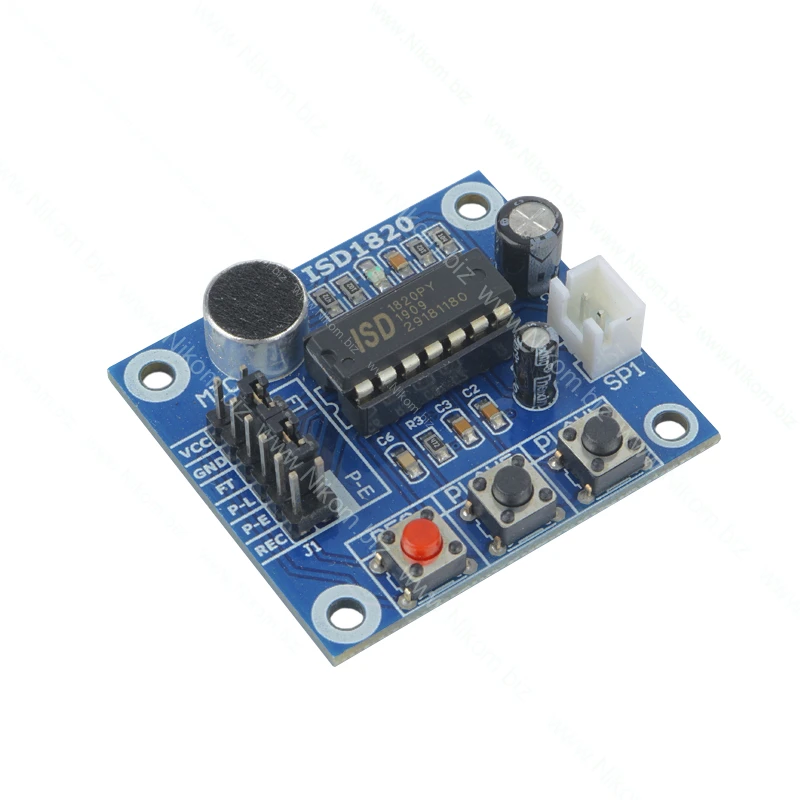

Модуль виконаний на основі мікросхеми ISD1820 та здатний записувати, а потім відтворювати звукові повідомлення. Модуль орієнтований насамперед на людську мову і може використовуватися у низці проектів. Запис голосу слід здійснювати на відстані не більше 0,2 м. Крім того, модуль може використовуватися як мікрофонний підсилювач, безпосередньо транслюючи посилений голос. Для запису чи трансляції голоси на платі встановлено мікрофон. У комплект до модуля входить динамік 8 ОМ 0,5 Вт, а також провід з конектором для підключення. Провід поставляється не припаяним до динаміка.

Для керування модулем на платі передбачені такі кнопки:

• REC - при натисканні та утриманні цієї кнопки відбувається запис, при цьому індикаторний світлодіод горітиме. При наближенні до кінця максимально допустимого часу запису світлодіод почне швидко блимати, а після закінчення цього часу – згасне.
• PLAYE – при короткому натисканні на цю кнопку запис відтвориться від початку до кінця. Після відтворення індикаторний світлодіод короткочасно запалиться.
• PLAYL - при натисканні на цю кнопку запис буде відтворюватися доки вона (копка) затиснутий.

Крім того, дані кнопки можна дублювати зовнішнім впливом керуючого пристрою, підключивши його до наступних контактів першого ряду (J1), встановлених на плату штирьових контактів:

• REC – дублює функцію кнопки REC;
• PE – дублює функцію кнопки PLAYE;
• PL – дублює функцію кнопки PLAYL;
• FT – активує режим прямої трансляції (мікрофонного підсилювача).

Режим роботи модуля можна змінювати за допомогою установки джамперних перемичок на другому ряду (ближче до центру плати) встановлених на плату штирьових контактів:

• Нормальний режим роботи забезпечується попарним замиканням чотирьох середніх контактів другого ряду. Зазвичай встановлено за замовчуванням.
• Режим мікрофонного підсилювача встановлюється за допомогою замикання пари контактів FT.
• Режим безперервного відтворення встановлюється за допомогою замикання пари контактів PE.

Технічні характеристики модуля

• напруга живлення: 3..5;
• тривалість запису/відтворення: 10 с;
• габаритний розмір: 43х39х11 мм;
• маса нетто: 11 г.

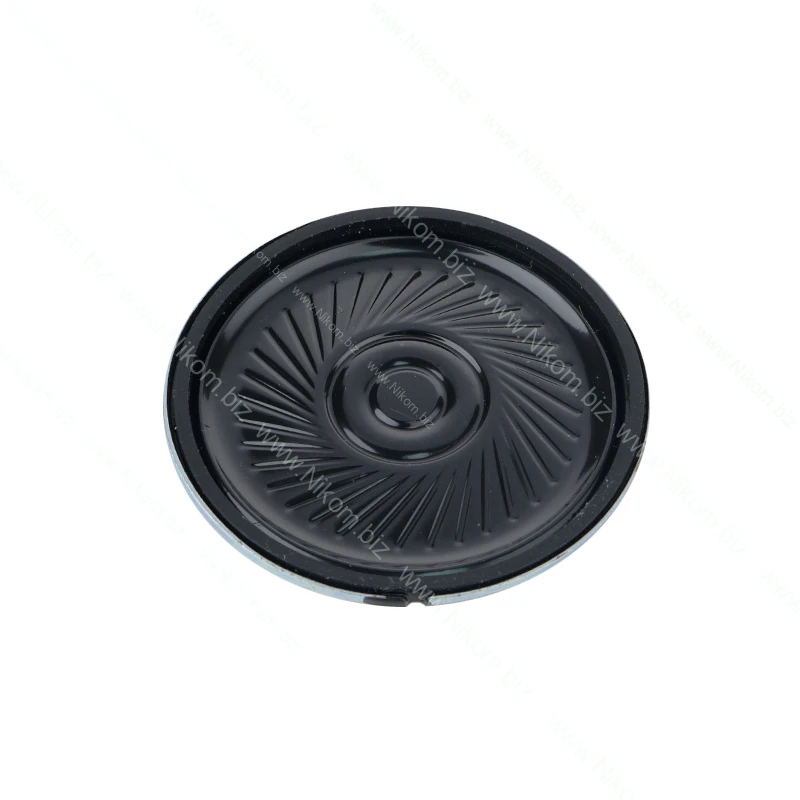

Технічні характеристики динаміка

• опір: 8 Ом;
• потужність: 0,5 Вт;
• діаметр: 40 мм;
• товщина: 45 мм;
• маса нетто: 9 г.

Комплектність

• модуль запису/відтворення - 1шт;
• динамік 8 Ом 0,5 Вт – 1шт;

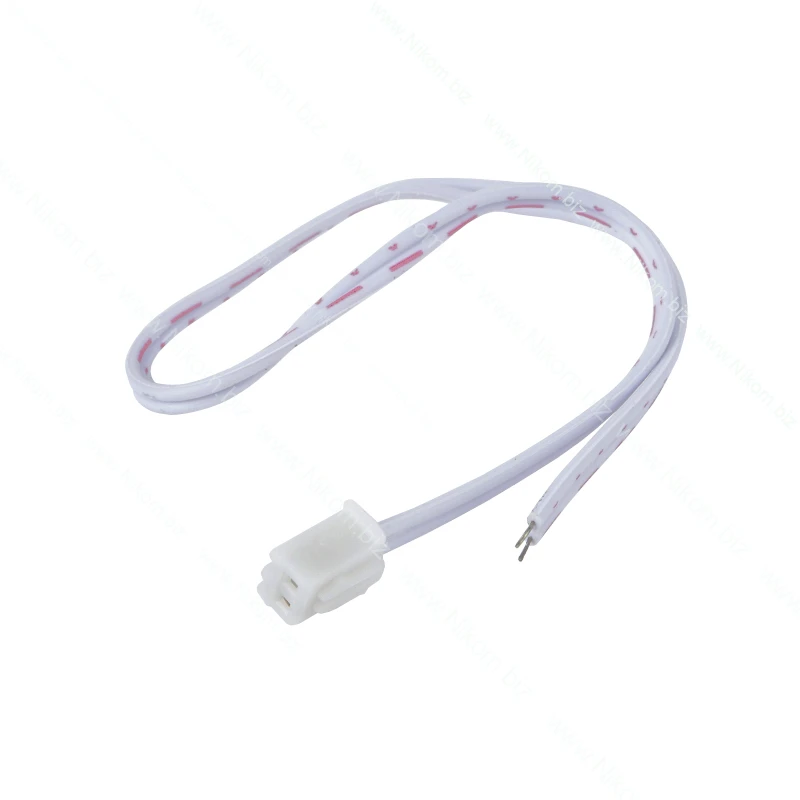

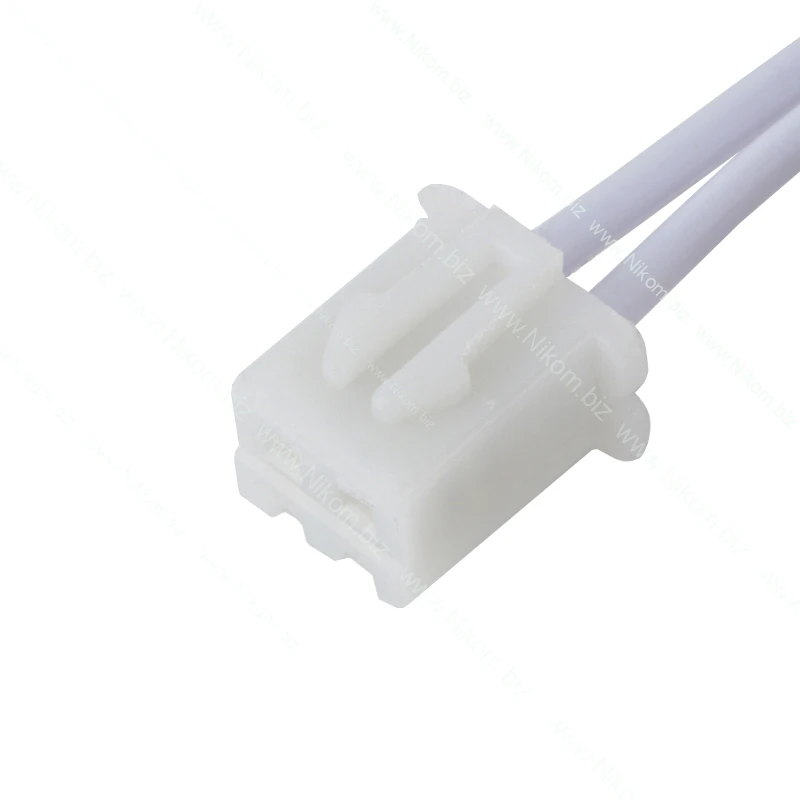

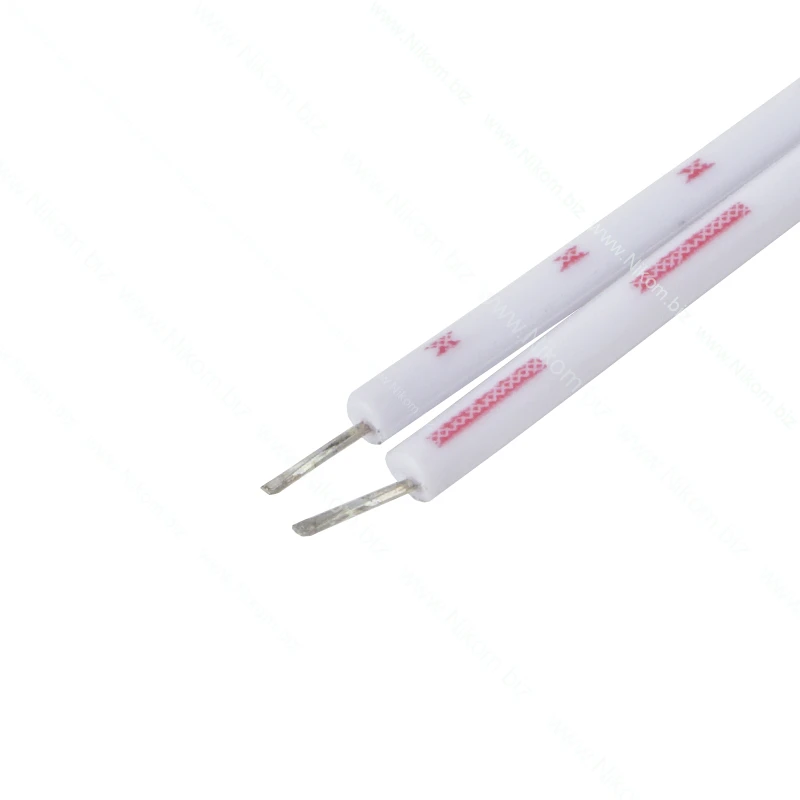

• провід з конектором - 1шт.
