Модуль зарядки для 1-го Li-ion акумулятора, microUSB, з захистом

Модуль виконаний на мікросхемі (TC)TP4056

Модуль зарядки для 1-го Li-ion акумулятора, microUSB, з захистом
на складі 143 шт.
в магазині 24 шт.
код: A429007
China

Модуль зарядки для 1-го Li-ion акумулятора, microUSB, з захистом

Модуль виконаний на мікросхемі (TC)TP4056


31.5 грн.
код:

Швидка доставка

Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.

Власний склад

Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.

Опис

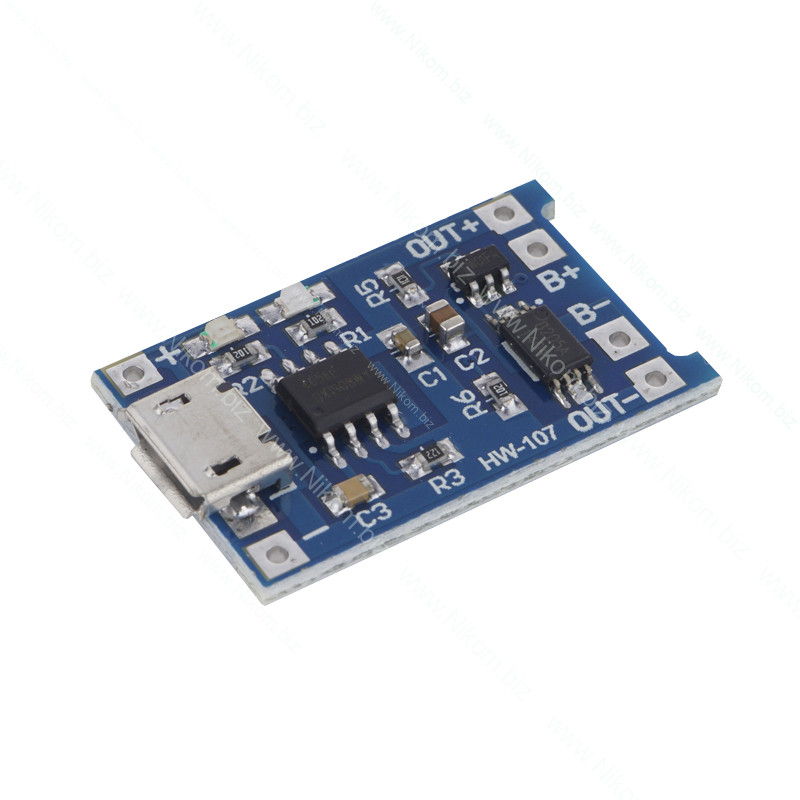

Модуль зроблений на мікросхемі TP4056 і використовується для контролю заряду та розряду Li-ion акумуляторів. Дозволяє заряджати Li-ion акумулятор, підключений до плати. На основі цього модуля можна зібрати портативний зарядний пристрій POWERBANK.

Плата з лінійним зарядом за принципом постійної напруги / постійного струму для одноелементних Li-ion акумуляторів.
Перебудова струму заряду можлива за допомогою заміни програмного резистора R3 на платі модуля резистором, вибраним відповідно до таблиці:

R (ком)   і має)
1.2 1000
1.33 900
1.5 780
1.66 690
2 580
3 400
4 300
5 250
10 130

Технічні характеристики

  • Метод заряду: лінійний;
  • Зарядний струм: 1,0 А;
  • Відхилення зарядної напруги: трохи більше 1,5 %;
  • Вхідна напруга: постійна 4,5 - 5,5;
  • Напруга повного заряду: 4,0 - 4,1;
  • Напруга повного розряду: 2,9 – 3,1 В.

Типи захисту

  • Захист від перезаряду. Перевищення максимально допустимої напруги заряду акумулятора. Поріг захисту від перезаряду: 4,2 - 4,3В
  • Захист від перерозряду. Розряд акумулятора нижче мінімально допустимої напруги. Поріг захисту від перерозряду: 2,3 - 2,5В
  • Захист від перевантаження струмом. Перевищення максимального розрядного струму акумулятора. Поріг захисту струму розряду: 3,0А

Відновлення ланцюга заряду/розряду акумулятора після спрацювання захисту відбувається автоматично.

Особливості підключення

Батарея підключається до виходів "B+", "B-". Навантаження на виходи "OUT+", "OUT-". Вхідна напруга крім інтерфейсу USB може подаватися на виводи "+" та "-".
Світлодіодна індикація:

  • червоний – йде заряд;
  • зелений (блакитний) – батарея заряджена.
