Опис

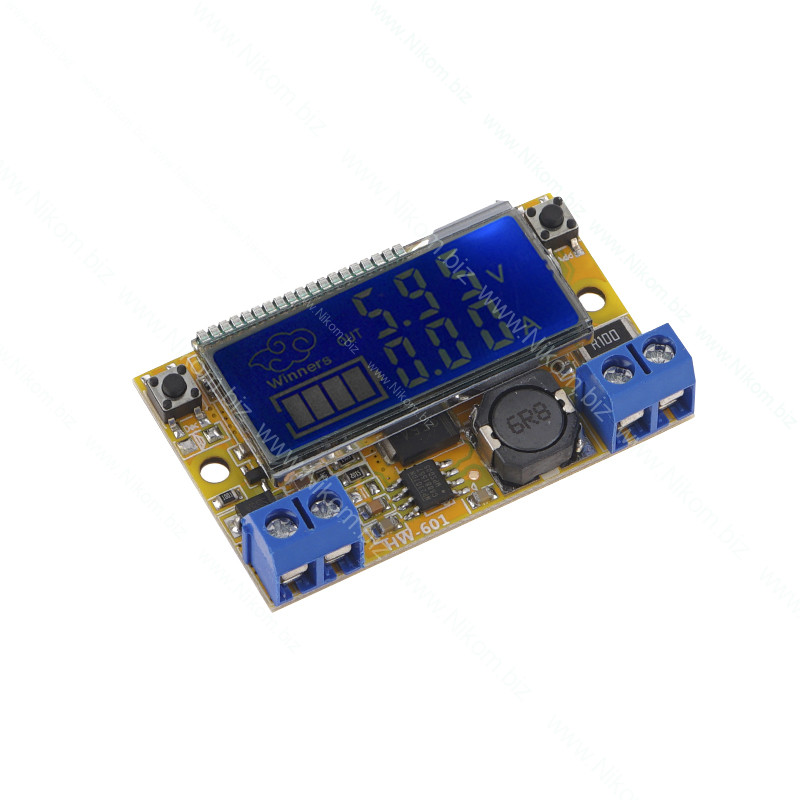

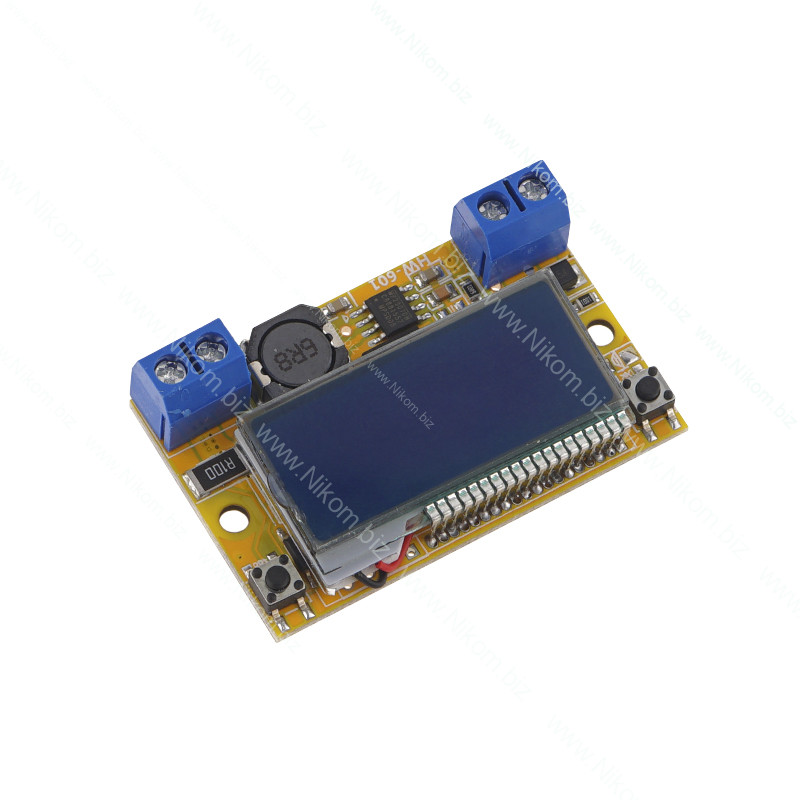

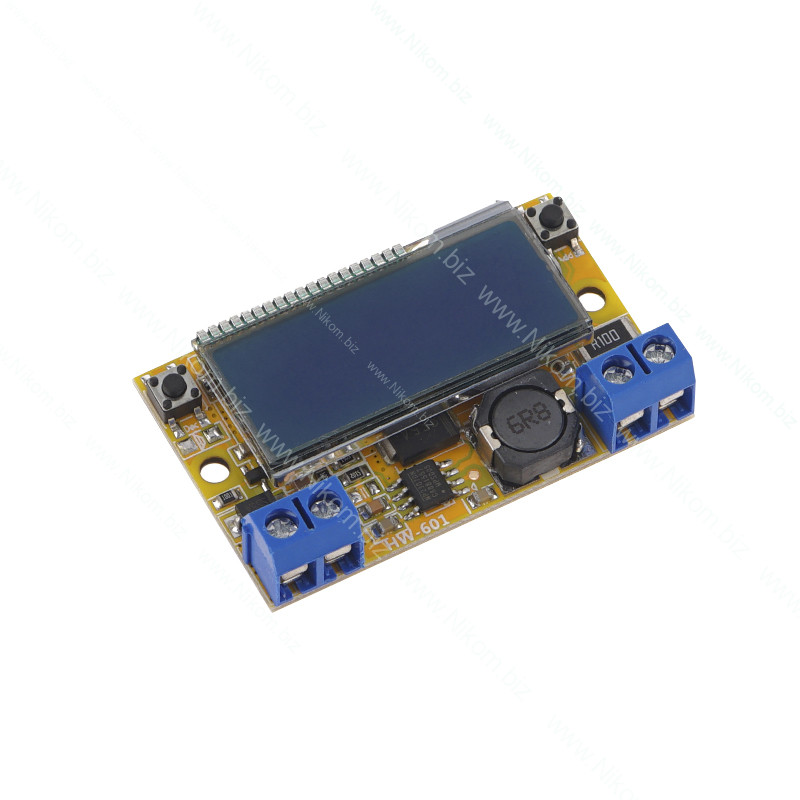

DC-DC перетворювач - пристрій, що перетворює постійну напругу, що додається до входу в постійну напругу нижчого значення, або навпаки. Ступінь зниження та підвищення напруги може регулюватися за допомогою підстроювального резистора.

Особливості підключення

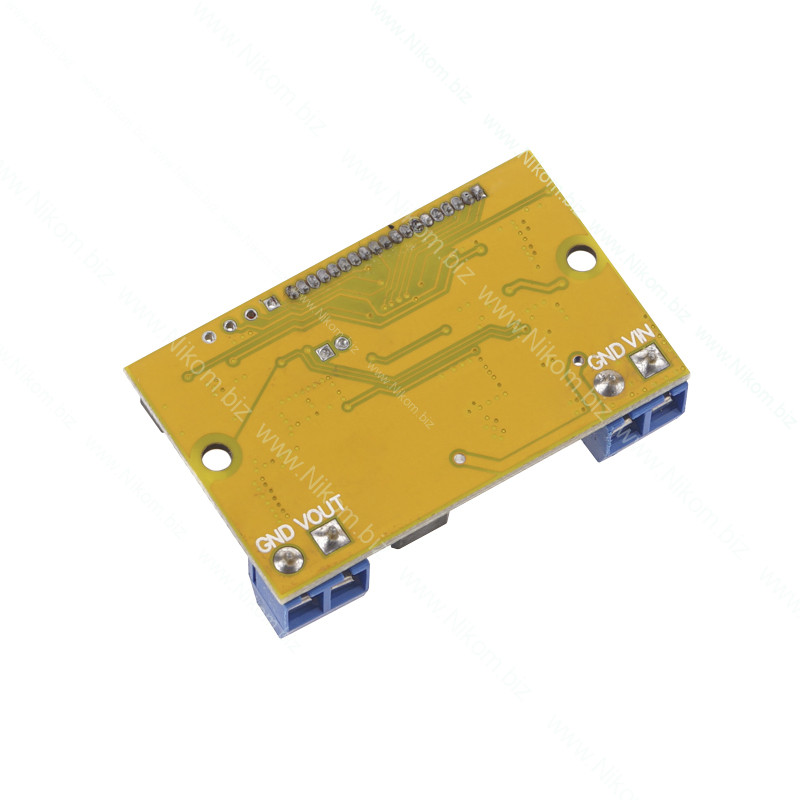

• "VIN" – вхідна напруга;
• «GND» - земля;
• "VOUT" - вихідна напруга;
• « GND » - земля;

Регулювання напруги здійснюється за допомогою двох мікрокнопок

• Мікросхема – MP2307DN (23V 3A 340kHz);
• Контролер – STM8S003 (16МГц, 10bit AЦП, 16bit ШІМ);
• Тип перетворювача – знижуючий;
• Вхідна напруга – від 5,0 до 20 В;
• Вихідна напруга – від 0 до 15 В;
• Вихідний струм – до 3,0 A;
• Вихідна потужність – 30 Вт;
• Частота перетворення – 340 кГц;
• Ефективність - 95 %;

• Робоча температура - від -40 ° C до + 85 ° C;
• Підключення – 2 клемні колодки;

• Захист від – короткого замикання, перегріву;
• Розмір дисплея – 37,5 x 17 мм;

• Габарити – 50 x 31,5 x 14 мм;
• Маса -;
