АкціїПеретворювач DC-DC підвищуючий 10-80V, 10A
85х63х60мм, Uin=10-60 V, Uout=12-80 V, Imax=10 A, рег. струму і напруги
Перетворювач DC-DC підвищуючий 10-80V, 10A
85х63х60мм, Uin=10-60 V, Uout=12-80 V, Imax=10 A, рег. струму і напруги
код:
| Параметр | Значення |
|---|---|
| Вхідна напруга | 10-60 Вольт |
| Вихідна напруга | 12-80 Вольт |
| Габаритна висота | 60 мм |
| Габаритна довжина | 85 мм |
| Габаритна ширина | 63 мм |
| Максимальний віхідний струм | 10 Ампер |
| Роз'єм | клемна колодка |
| Тип модуля | підвищуючий |
Опис

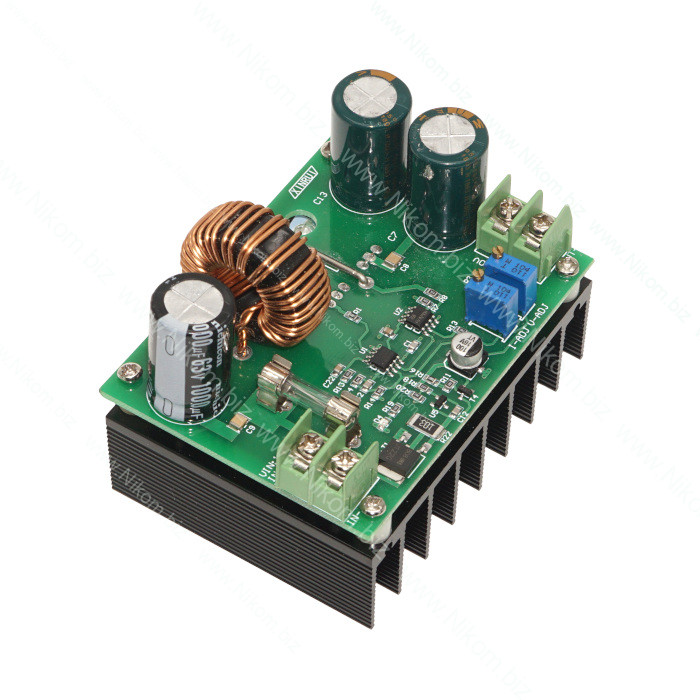

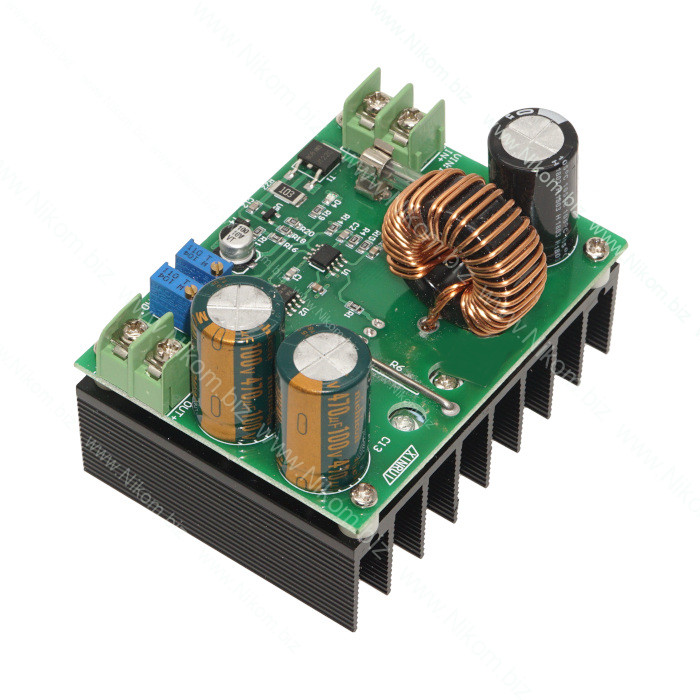

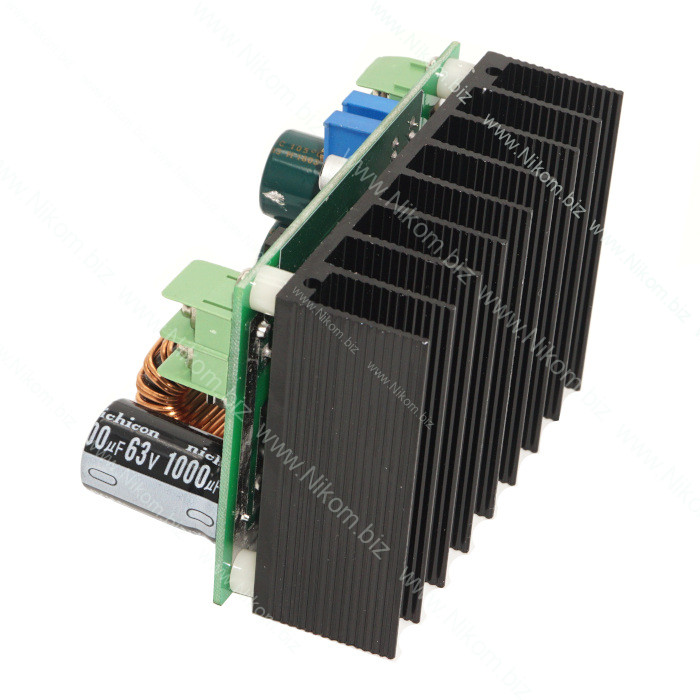

Підвищуючий модуль змонтований на великому радіаторі із потужними електролітичними конденсаторами для згладжування пульсацій. Підстроювальні багатооборотні резистори використовуються для регулювання вихідної напруги та струму. Регулювання струму дозволяє використовувати модуль як зарядний пристрій або потужний драйвер світлодіодів. Запобіжник призначений для захисту від короткого замикання.
Особливості підключення
- "IN +" - вхідна напруга;
- "IN -" - земля;
- "OUT +" - вихідна напруга;
- "OUT -" - земля;
Регулювання напруги здійснюється за допомогою багатооборотного підстроювального резистора
- CV – регулювання вихідної напруги;
- CC – регулювання вихідного струму;
Технічні характеристики
- Тип перетворювача – що підвищує;
- Вхідна напруга – від 10 до 60 В;
- Вихідна напруга – від 12 до 80 В;
- Вихідний струм – до 10 A;
- Вихідна потужність – 600 Вт;
- Робоча частота – 150 кГц;
- Підключення – клемна колодка;
- Робоча температура - від -40 ° C до + 85 ° C;
- Захист від – короткого замикання, перегріву;
- Габарити: 85 х 63 х H60 мм;
- Маса – 170 г.
