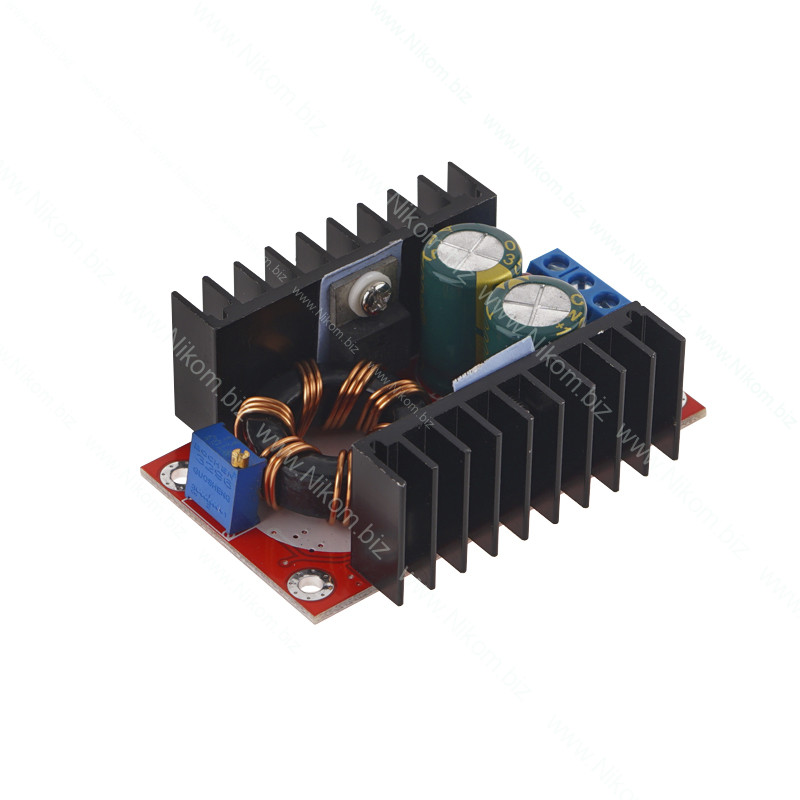

Опис

Знижуючий DC-DC стабілізатор - пристрій, що перетворює постійну напругу, що додається до входу в постійну напругу нижчого значення. Ступінь зниження напруги встановлюється за допомогою підстроювального резистора. Цей пристрій також дозволяє регулювати вихідний струм.

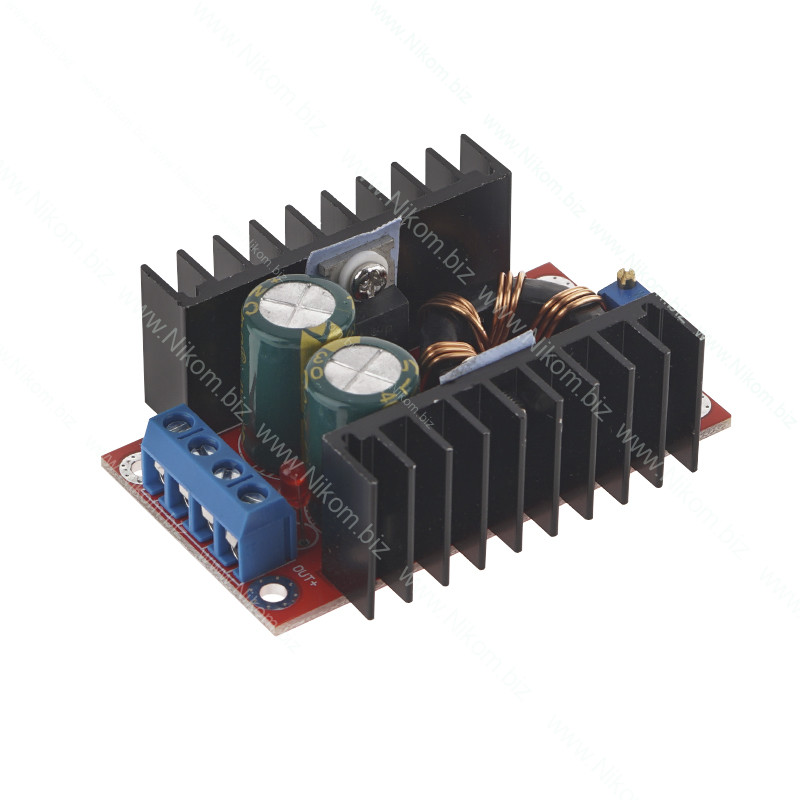

Особливості підключення

• "IN +" - вхідна напруга 10 – 32 В;
• "IN -" - земля;
• "OUT +" - вихідна напруга 60 – 97 В;
• "OUT -" - земля;

Регулювання напруги та струму здійснюється за допомогою багатооборотних підстроювальних резисторів

• CV - регулювання вихідної напруги
• CC - змінюється вихідна сила струму
• UVP - регулюється значення при якому спрацьовує захист від зниження напруги

Технічні характеристики

• діод шотки – STPS20H100CT;
• діапазон вхідної напруги - від 10 до 32;
• діапазон вихідної напруги - від 60 до 97;
• максимальний струм – 5 А;
• максимальна потужність, що розсіюється, - 150 Вт;
• Ефективність - 95 %;
• Діапазон робочих температур - від -40°C до +85°C;
• габаритний розмір – 65 х 48 х h27 мм;
• маса нетто: 67 г.
