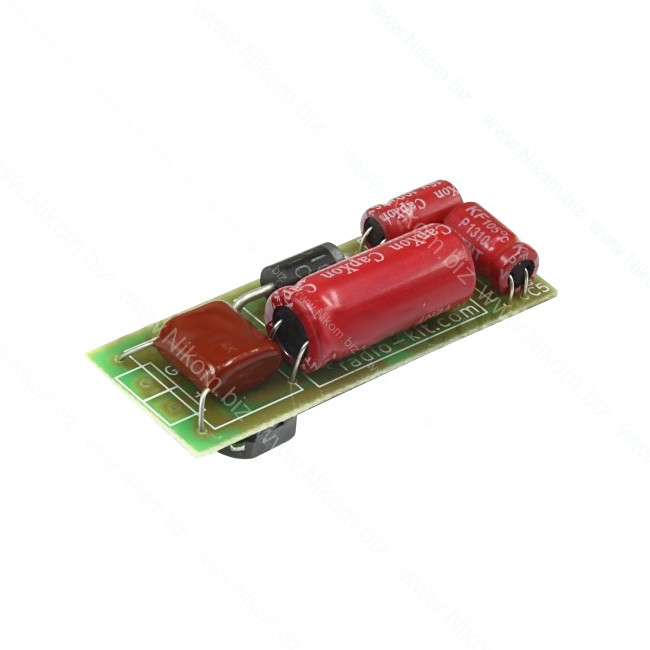

PoE DC-DC конвертер K-218 призначений для передачі електричної енергії разом із даними через стандартну виту пару Ethernet (PoE). Забезпечує живлення пристроїв, таких як IP-камери, точки доступу Wi-Fi та IP-метеостанції, з вихідною потужністю до 3.84 Вт (PoE клас 1). Підтримує захист від короткого замикання.
• Вхідна напруга: 20-60 В.
• Вихідна напруга: 12 В.
• Вихідний струм: до 320 мА.
• Вихідна потужність: до 3.84 Вт.
• Передача живлення через резервні пари Ethernet (метод B).
• Робота в режимах підвищення та пониження напруги.
• Стабілізація вихідної напруги через зворотний зв’язок.
• Захист від короткого замикання на виході.
• Налаштування вихідної напруги (12-25 В) шляхом заміни резистора R6.
• Робота при зниженні вхідної напруги нижче 12 В із пропорційним зменшенням потужності.
