Перетворювач DC-DC понижуючий з 5,5-36V на 3,3/5/9/12/15/24V, 5A

41х21х5мм, Uin=5,5-36V, Uout=3,3/5/9/12/15/24V фіксовано, Pmax = 30Вт

Перетворювач DC-DC понижуючий з 5,5-36V на 3,3/5/9/12/15/24V, 5A

41х21х5мм, Uin=5,5-36V, Uout=3,3/5/9/12/15/24V фіксовано, Pmax = 30Вт


код:

Швидка доставка

Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.

Власний склад

Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.

Опис

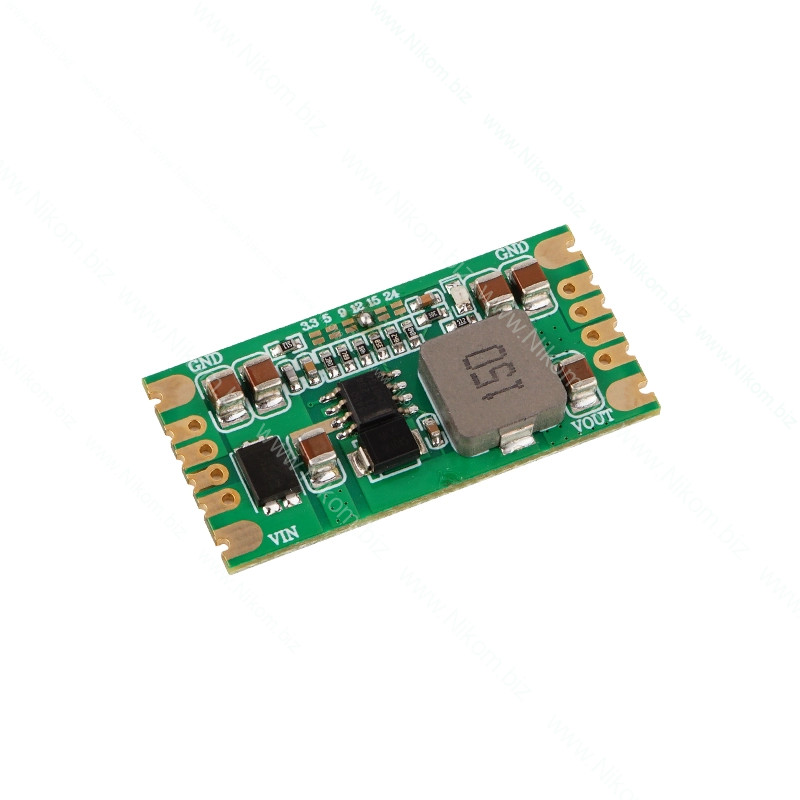

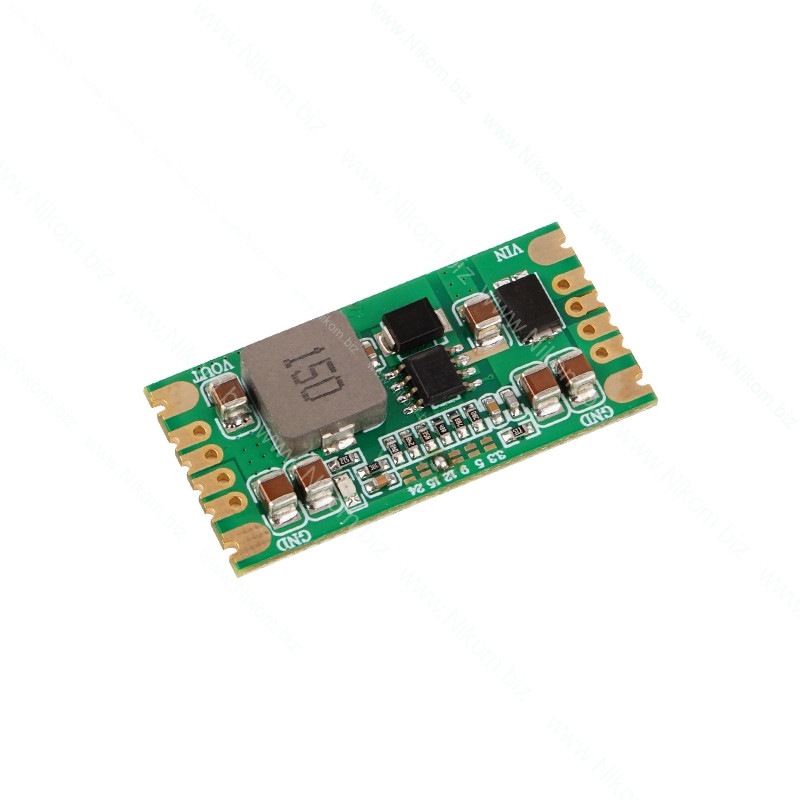

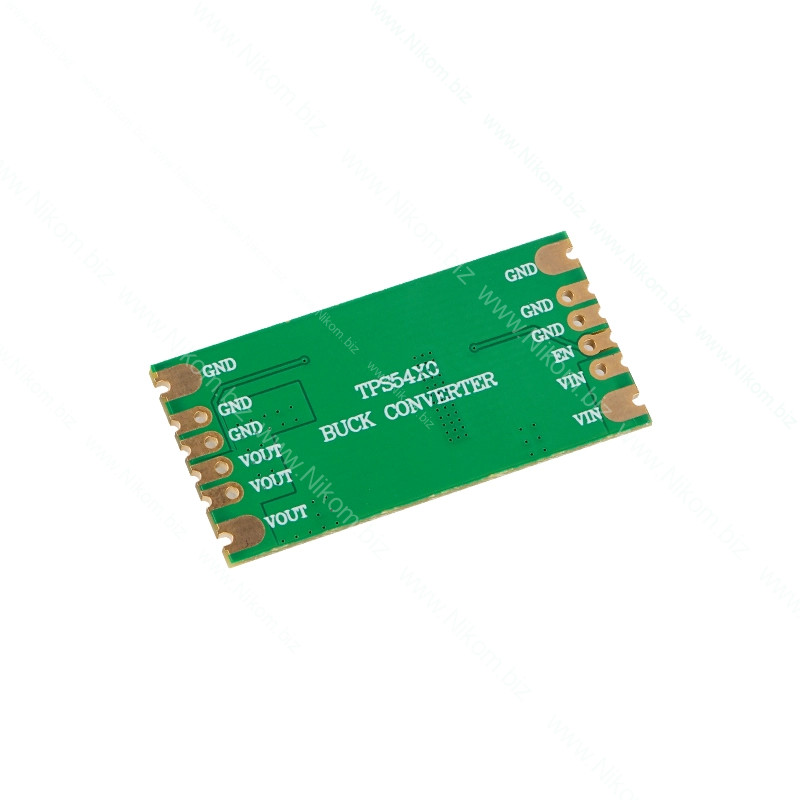

Даний модуль є перетворювачем живлення з вихідним струмом до 5A, та широким діапазоном вхідної напруги 5.5-36V. На платі за замовчуванням передбачено кілька варіантів фіксованих вихідних напруг - 3,3/5/9/12/15/24V (12V за замовчуванням), які можна активувати шляхом перепаювання перемичок. ККД модуля може досягати до 95%. Вихідна напруга фіксована. Частота перемикання — 500 кГц. Присутні захисти від перевантаження та перегріву. Має вивід для включення/вимкнення живлення (enable). У вимкненому стані споживання складає лише 18 мкА. Компактна конструкція, продумане компонування, акуратна розводка, якісні матеріали. Низький рівень пульсацій. Підходить для студентських конкурсів та індивідуальних проєктів.

Характеристики

  • Вхідна напруга: 5.5–36 В (рекомендовано до 30 В)
  • Вихідна напруга: фіксована 3,3/5/9/12/15/24V
  • Вихідний струм: до 5А
  • Мінімальний вихідний струм: 10 мА
  • Падіння напруги між входом і виходом: не менше 2 В
  • ККД: 90%–95%
  • Пульсації на виході: 30 мВ при 5 В (чим більший струм — тим більші пульсації)
  • Увімкнення модуля: через pin enable
  • Захисти: від зворотного підключення живлення
  • Монтаж: універсальний — на штифти (2.54 мм), SMD, або пайка в отвори
  • Особливості: низький шум, низькі пульсації, індикатор живлення
  • Вага: 6.3 г
  • Розміри: 41х21х5мм
  • Температура роботи: -25°C до +125°C


Важливо!

  • Напруга на вході має бути щонайменше на 2 В вище, ніж на виході.
  • Нагрів модуля залежить від різниці вхідної/вихідної напруги та струму навантаження. Рекомендується залишати запас по потужності.
  • Якщо використовується потужність 10 Вт і вище — обов’язково використовуйте радіатор з термопастою.
  • Для довготривалої роботи бажано не перевищувати 30 Вт, інакше можливе пошкодження мікросхеми.
