Опис

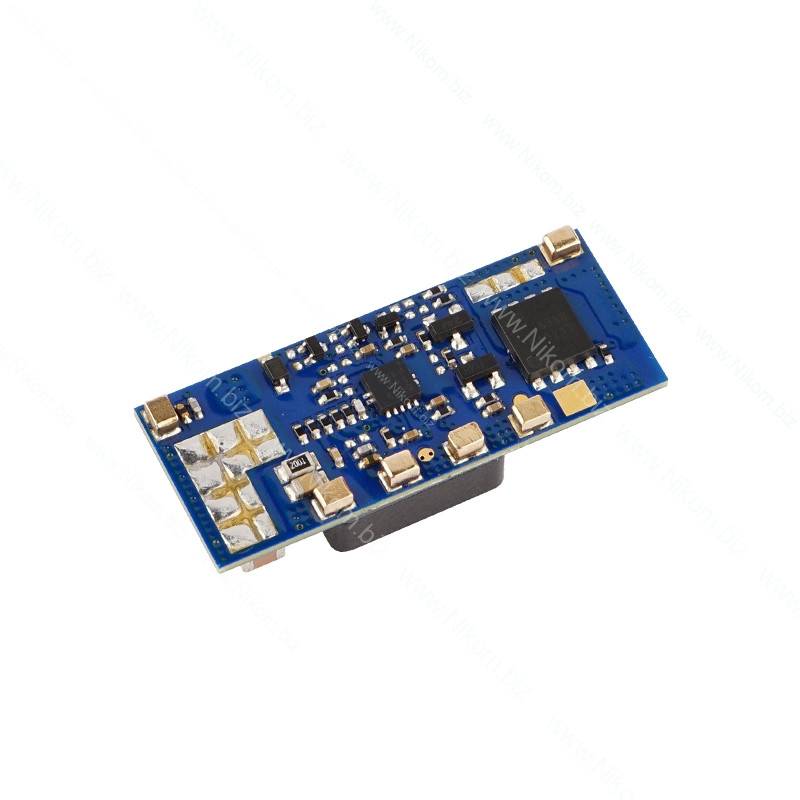

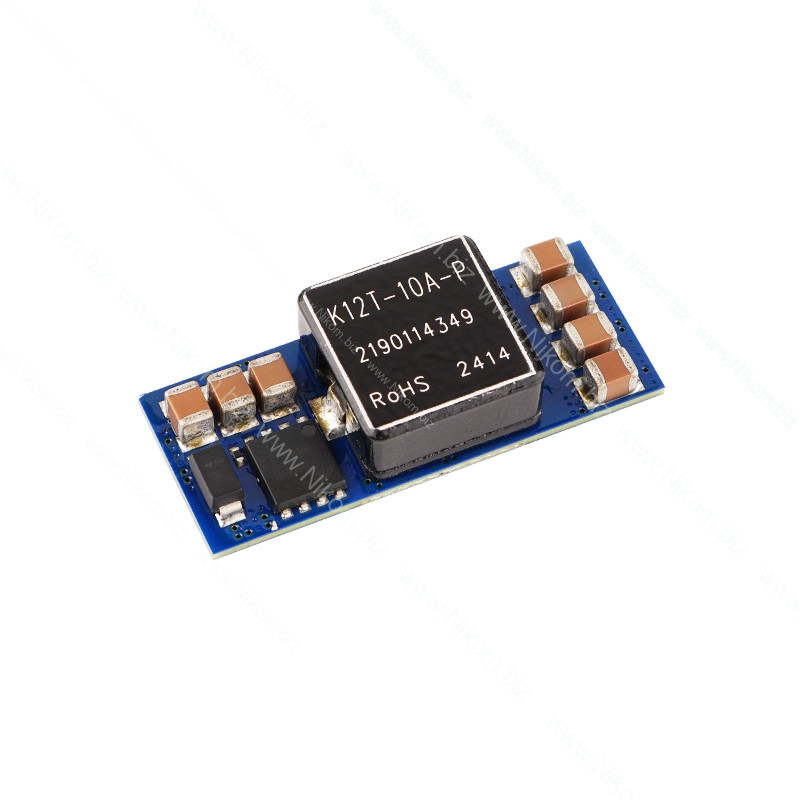

DC/DC перетворювач призначений для стабілізації вихідної напруги в електронних системах. Забезпечує високу ефективність до 96%,  має компактний розмір. Оснащений захистом від зниженої вхідної напруги, короткого замикання та перевантаження по струму.

Технічні характеристики

• Вхідна напруга: 8.3-14 В.
• Вихідна напруга: 0.75-5 В.
• Вихідний струм: до 10 А.
• Ефективність: до 96%.
• Частота перемикання: 300 кГц.
• Температура роботи: -40°C до +85°C.
• Розміри: 33х13.5х8.3 мм.
• Вага: 8.6 г.

Функціонал

• Регулювання вихідної напруги через Trim.
• Дистанційне керування через Sense.
• Включення/вимкнення за допомогою Ctrl (позитивна або негативна логіка).

Налаштування вихідної напруги

Вихідна напруга регулюється шляхом підключення резистора (Rₜ) до піну Trim перетворювача.
Якщо пін Trim залишити без резистора, вихідна напруга буде мінімальною: 0.7525 В.
Зміна значення резистора Rₜ дозволяє збільшувати вихідну напругу до бажаного рівня в межах специфікації (до 5 В).
Для обчислення значення резистора Rₜ залежно від бажаної вихідної напруги (Vₒ) використовується формула:

де:
Vₒ — бажана вихідна напруга (у вольтах).
Rₜ — опір резистора в омах.

Значення Rₜ для типових напруг:
0.7525V - без резистора
1.2V - 15.069 кОм
1.8V - 5.873 кОм
2.5V - 3.120 кОм
3.3V - 1.826 кОм
5.0V - 0.695 кОм

Резистор Rₜ підключається між пінами Trim і GND

Також можна використовувати підстроювальний резистор (потенціометр) замість фіксованого резистора Rₜ.
В такому випадку виберіть потенціометр із максимальним опором, який охоплює потрібний діапазон значень Rₜ.
Краще використовувати багатоборотний підстроювальний резистор для точного налаштування, оскільки це забезпечить більшу чутливість і стабільність.

Важливо:
Використовуйте резистори з допуском 1% або краще для точного налаштування.
Не перевищуйте максимальну вихідну напругу (5V) або межу сенсора (110% від Vₒ).
З’єднання до піну Trim мають бути короткими, щоб уникнути шумів чи нестабільності.
